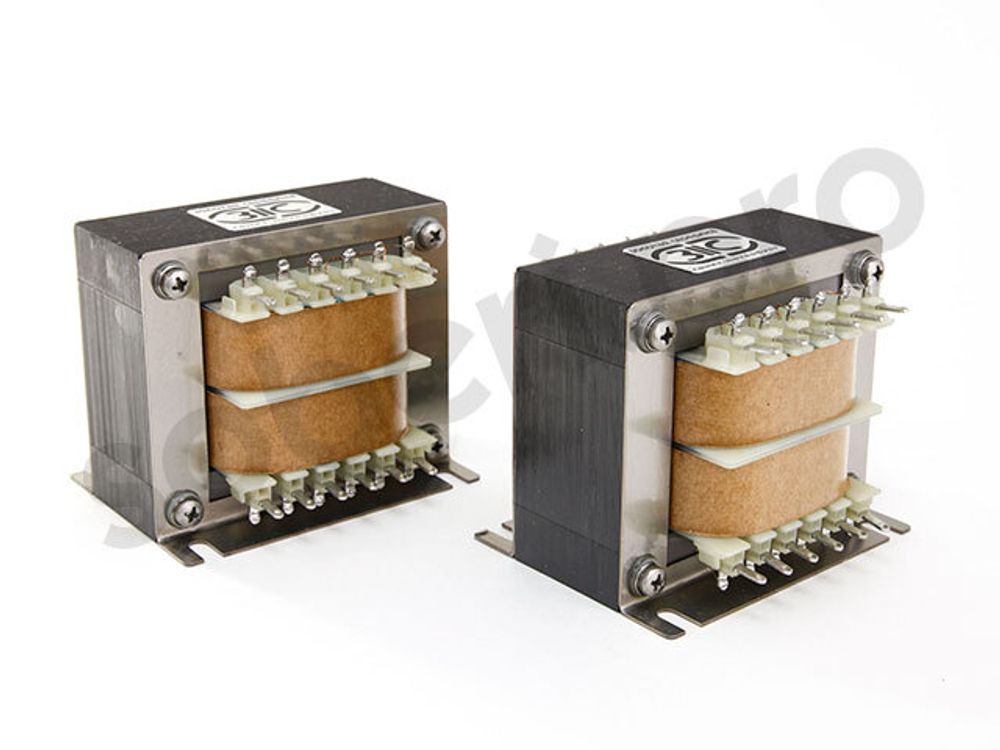

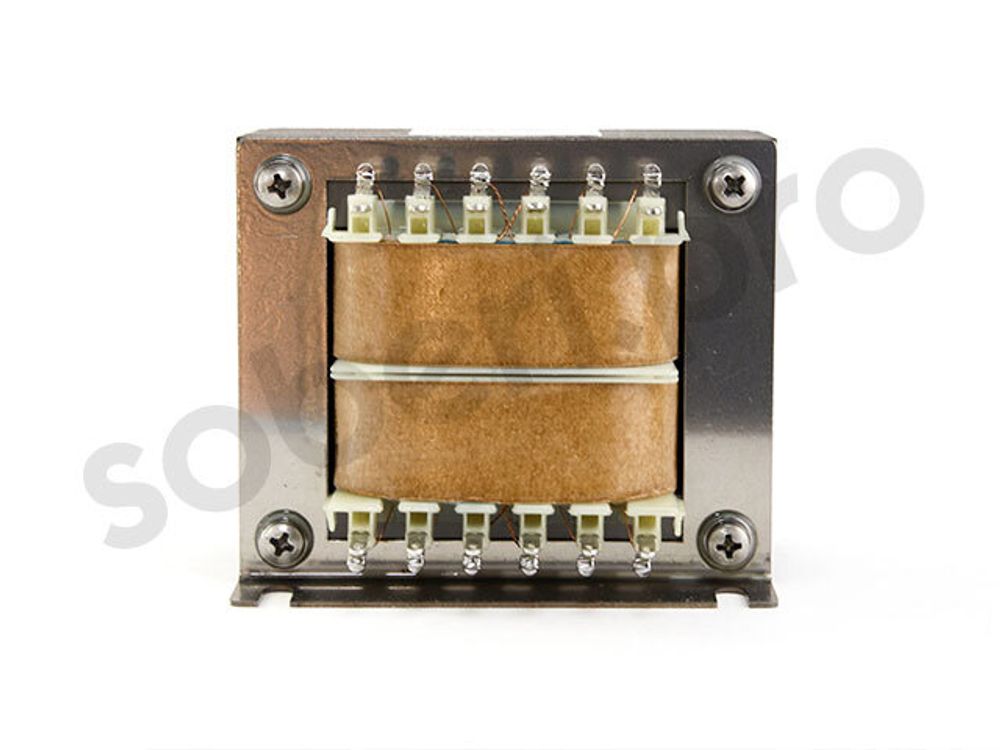

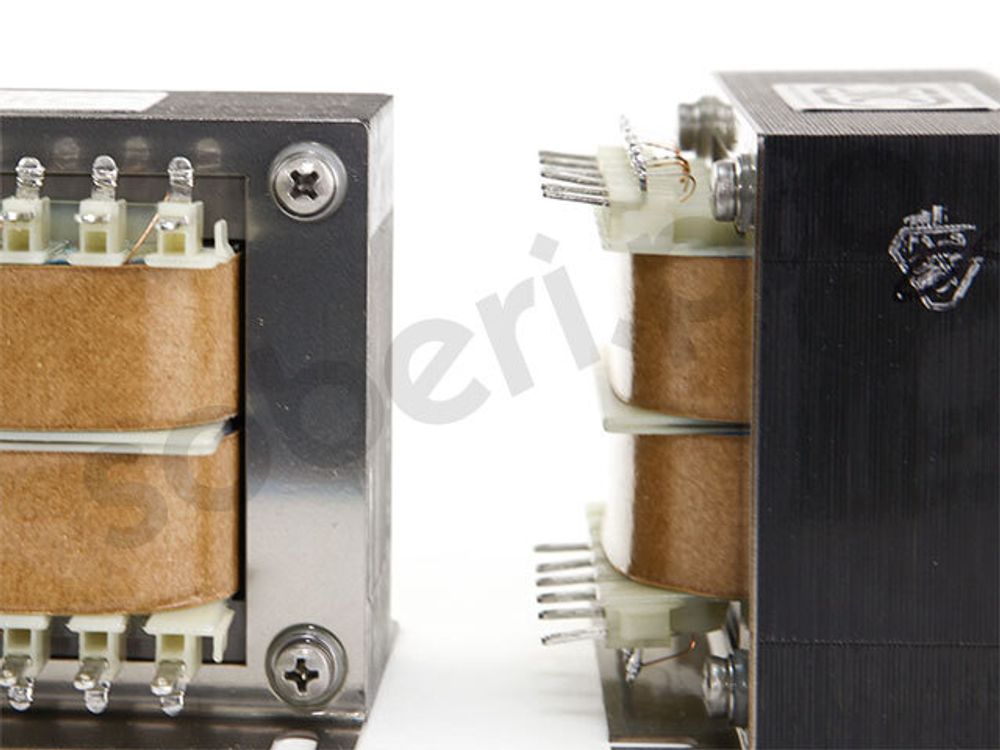

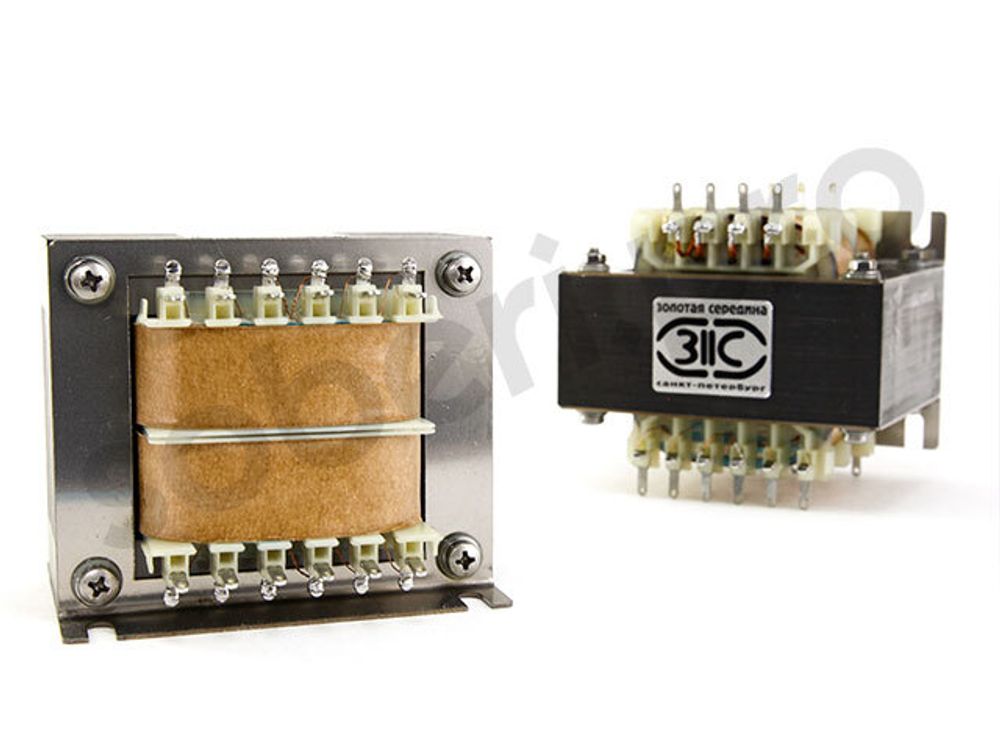

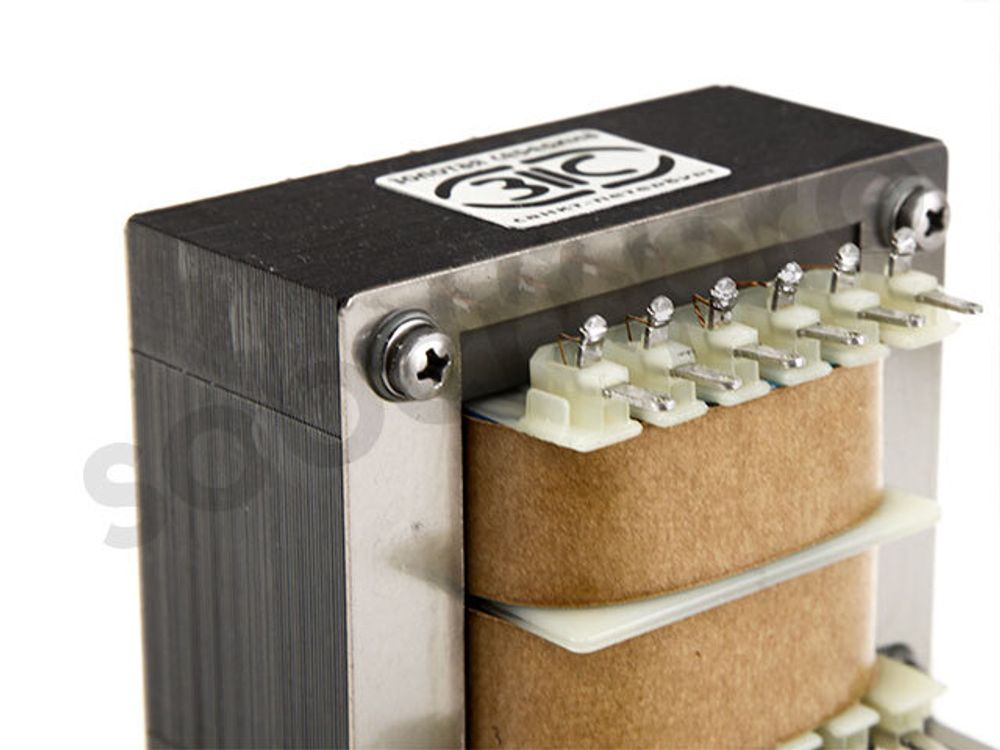

20 Вт двухтактный выходной трансформатор симметричное секционирование для лампового усилителя

Код товара: 5291485

Описание

Трансформатор двухтактный выходной звуковой мощностью 20 Вт для самостоятельной сборки лампового усилителя мощности своими руками

симметричное секционирование

При изготовлении парами по 2 штуки разброс в парах трансформаторов не более 5% по всем измеряемым параметрам (все виды индуктивности и сопротивлений).

Чтобы заказать и купить выходной трансформатор для лампового усилителя необходимо ОБЯЗАТЕЛЬНО указать:

  • тип трансформатора
  • приведенное сопротивление первичной обмотки, КОм
  • сопротивление нагрузки, Ом
  • наличие ультралинейных отводов

Технические характеристики:

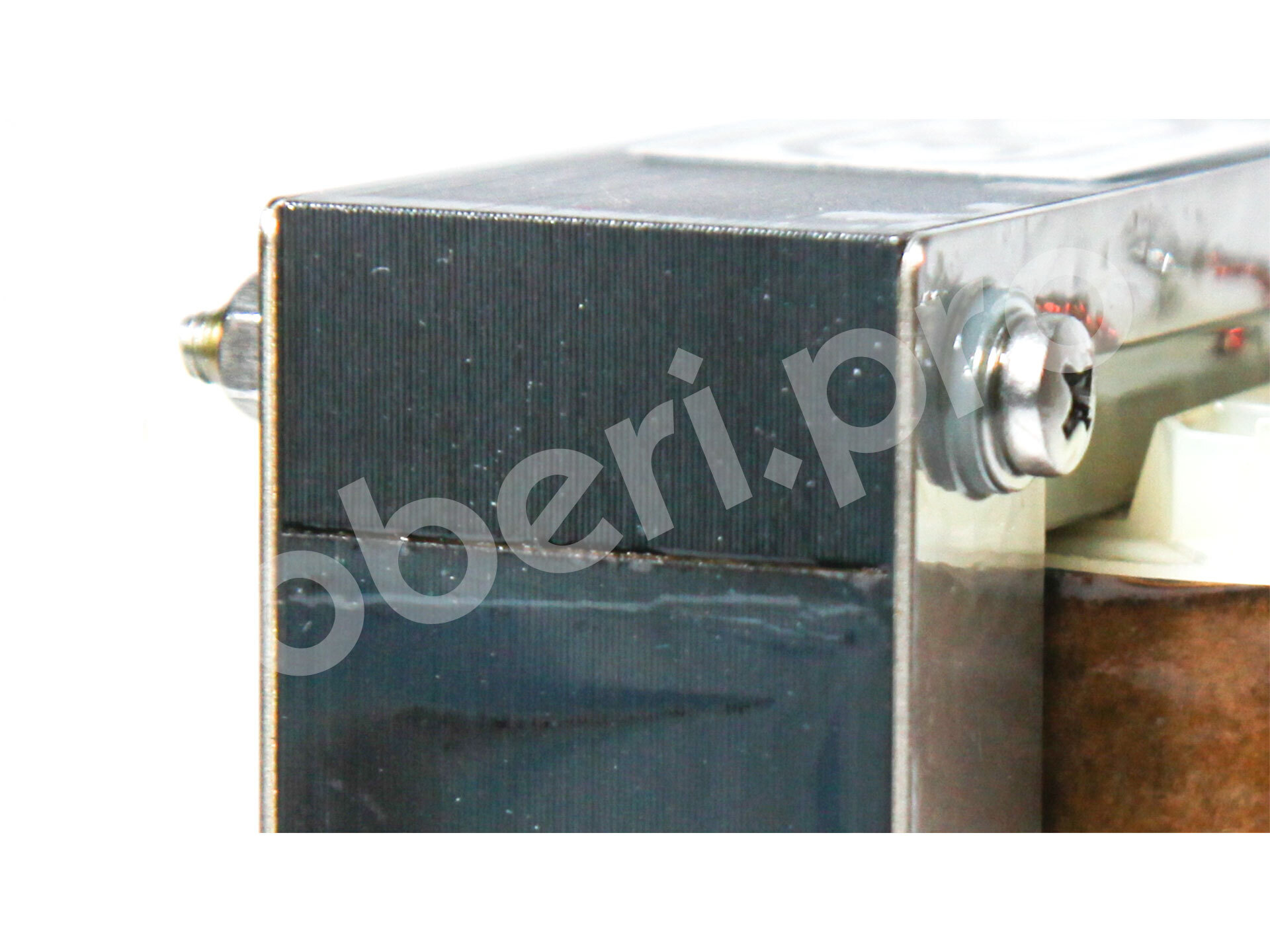

  • Магнитопровод шихтованный EI96 / УШ32 x 35. Отожженная сталь М6 (M165-35S) толщина пластин 0,35мм,) производство Германия
  • Площадь сечения магнитопровода : 10,2 см²
  • Максимальное рабочее постоянное напряжение : 1000 В
  • Максимальная звуковая выходная мощность : 20 Вт @ 50 Гц
  • Частотный диапазон при мощности 1 Вт (на нагрузке 8 Ом при напряжении 2,83 В) : не хуже 18 Гц - 45 КГц
  • Неравномерность частотной характеристики в заявленном диапазоне частот : не более 1 Дб
  • Ультралинейные отводы (в моделях PPU) дают возможность использования трансформатора в ультралинейном включении в соотношении 40 % и 50 % и 60 %
  • Симметричное секционирование

Данные двухтактные трансформаторы рекомендованы к использованию со следующими радиолампами: 6C4C / 2С4С / 2A3, 6П3С-Е / 5881, 6П14П / EL84 / 6BQ5, 6П15П6П18П6Ф3П6Ф5П, 6П43П, 6П3C / 6L6, EL86, 6Р3С х 1, ГУ29ГИ306П6С / 6V66Ф6С 6F6,  6П9, ГУ17 и многими другими

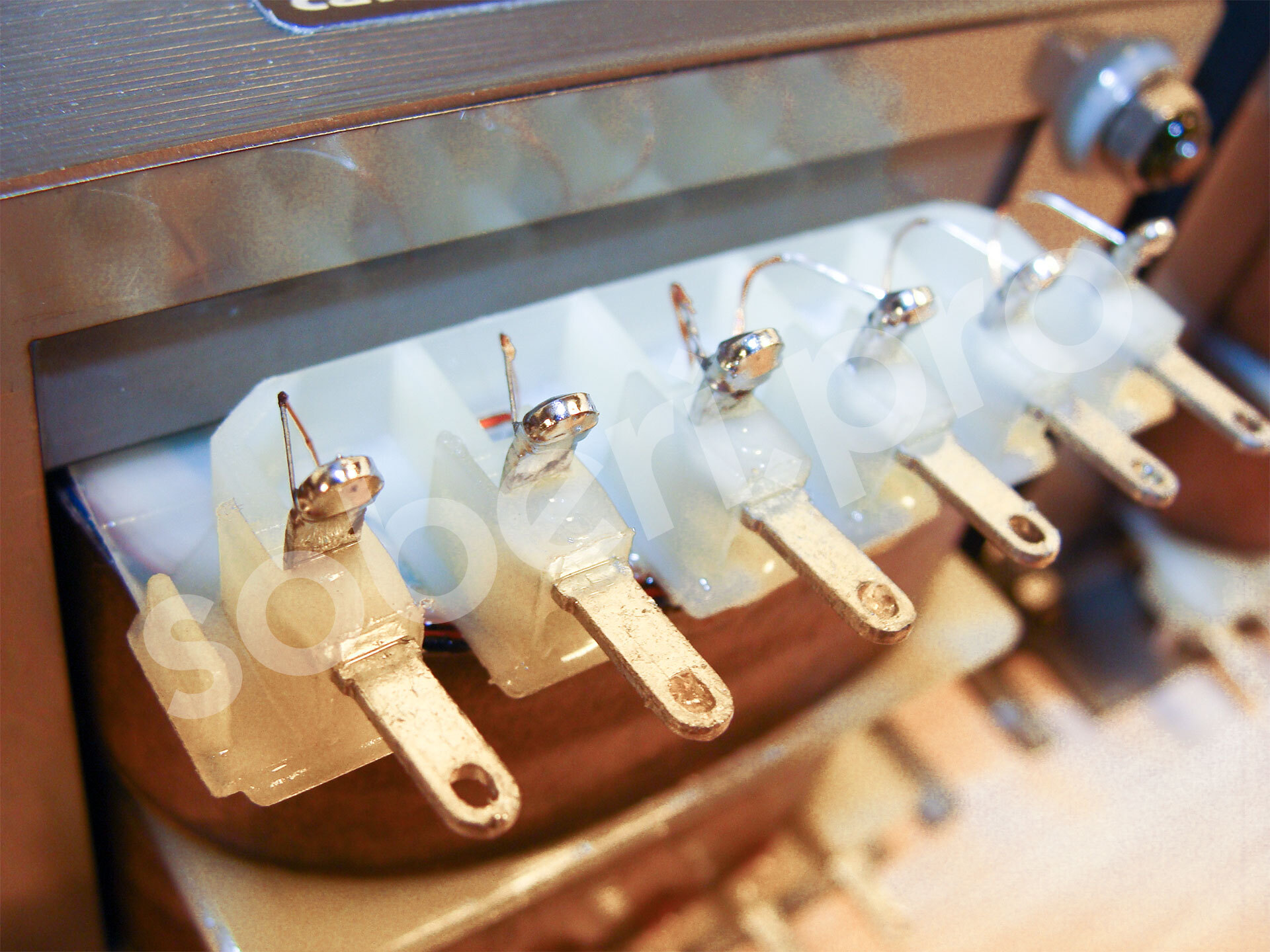

Вакуумная пропитка лаком, бандаж из немагнитных материалов, идеальная геометрия, выводы обмоток трансформатора оформлены на монтажные ламели "стандарт"

Каждое изделие имеет индивидуальный паспорт с указанием маркировки выводов, технических параметров и установочных размеров.

ВАЖНО! Фотографии изделий в описании представлены ДЛЯ ПРИМЕРА!

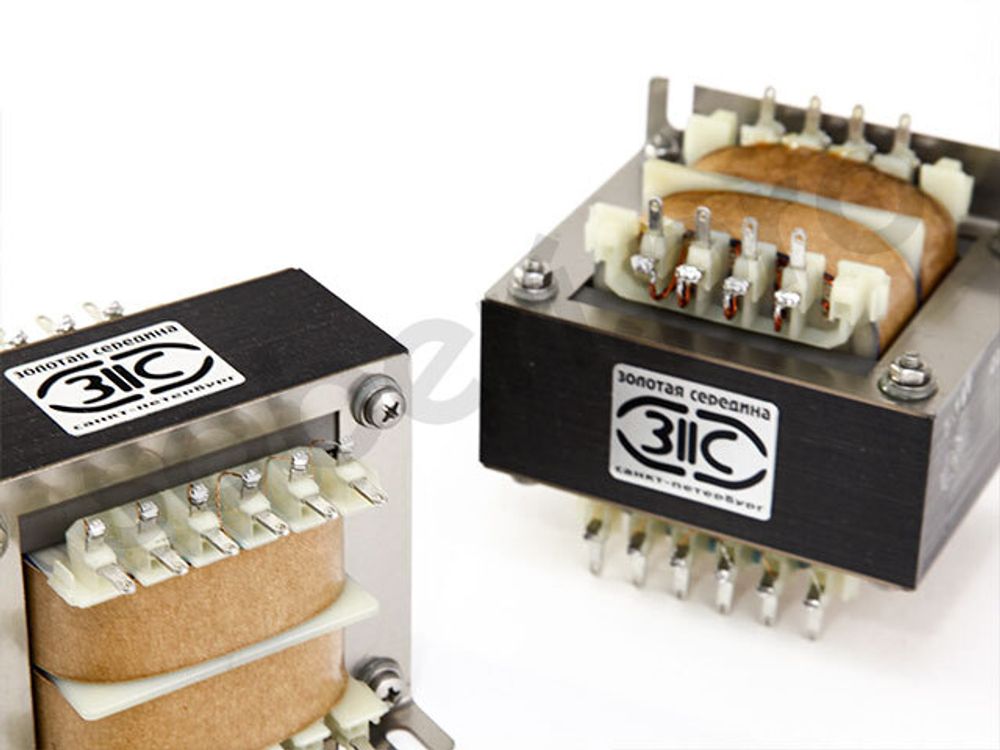

Разработка и производство "Золотая Середина" . Производитель оставляет за собой право вносить в изделия изменения, не влияющие на основные технические характеристики.



Если Вы хотите собрать ламповый усилитель мощности своими руками, то Вы можете заказать и купить качественные выходные трансформаторы в интернет магазине СОБЕРИ.ПРО-ФЕССИОНАЛЬНО с доставкой по всей России
