ОСТАЛСЯ ПОСЛЕДНИЙ ЭКЗЕМПЛЯР!
ЛАМПОВЫЙ ОДНОТАКТНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ «SPARTA SE PREMIUM» с кенотронным выпрямителем - набор КИТ для самостоятельной сборки навесным монтажом.
Выходные радиолампы по выбору!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
SE Class A
Ламповый однотактный усилитель мощности имеет энергоемкий источник питания с дроссельным фильтром и кенотронный выпрямитель источника питания
Габаритные размеры усилителя: 340 х 240 х В200 мм (с лампами)
Используемые радиолампы:

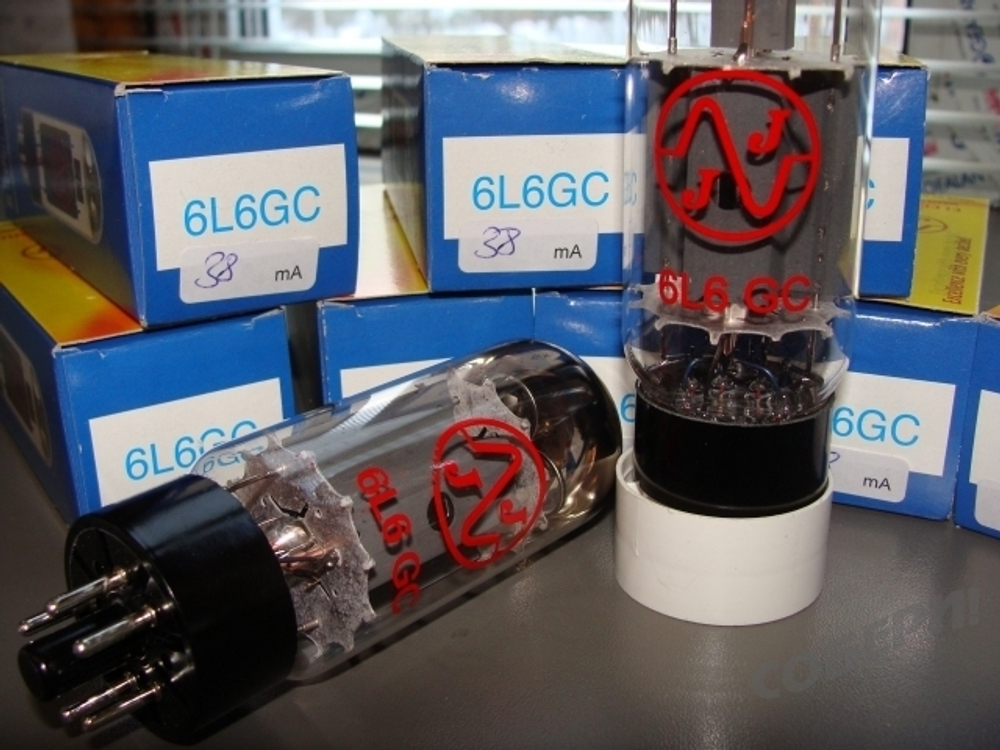

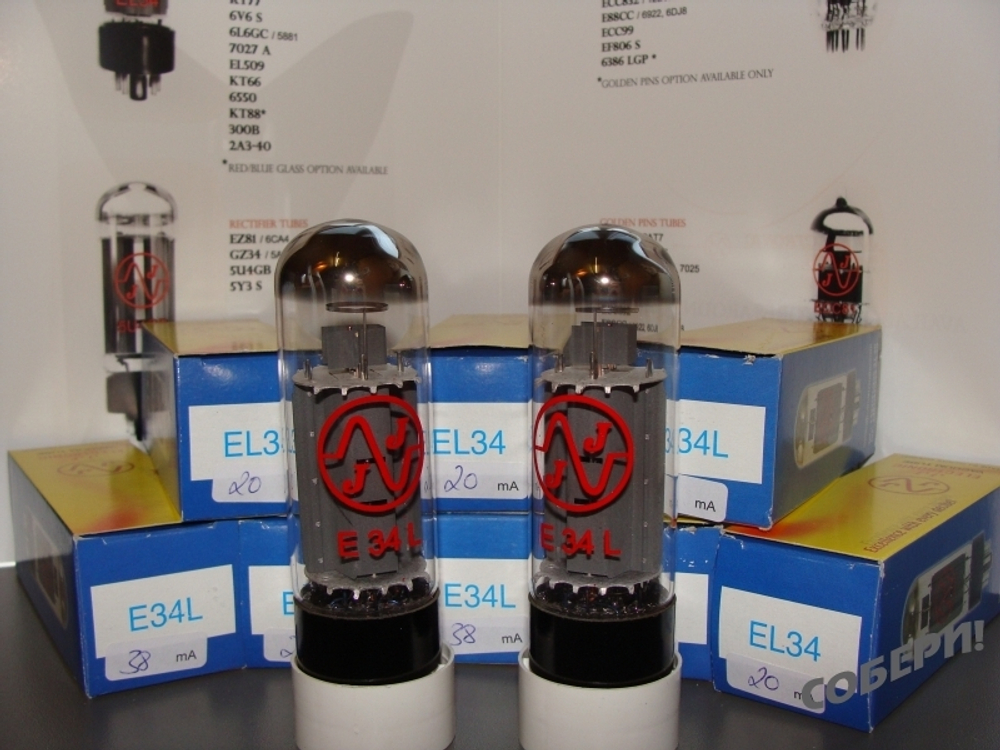

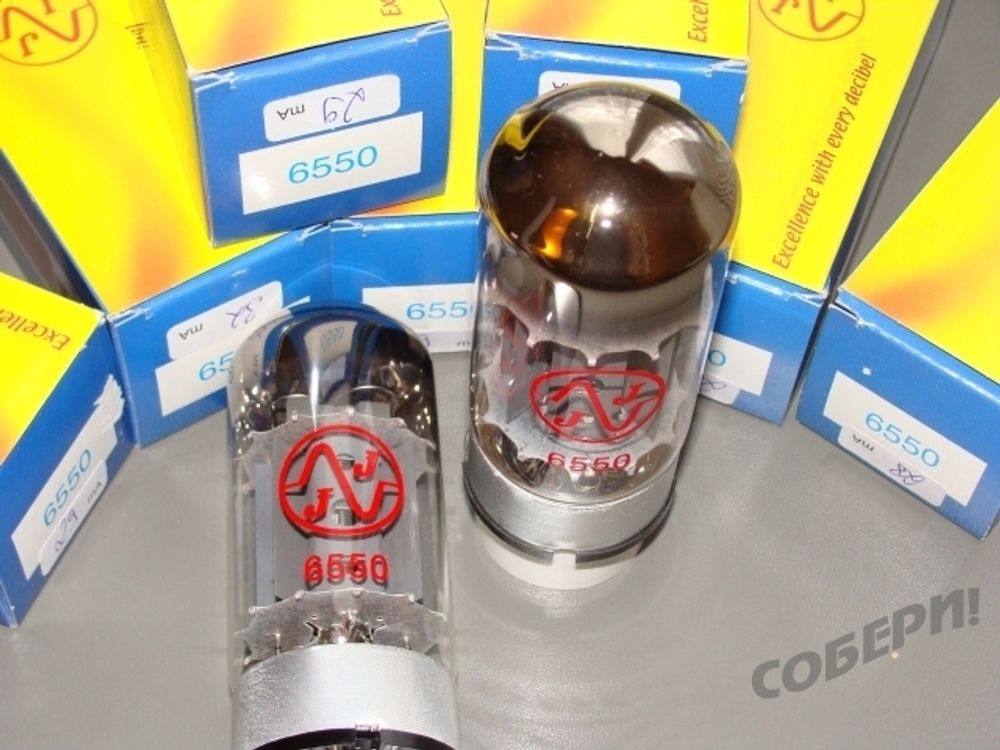

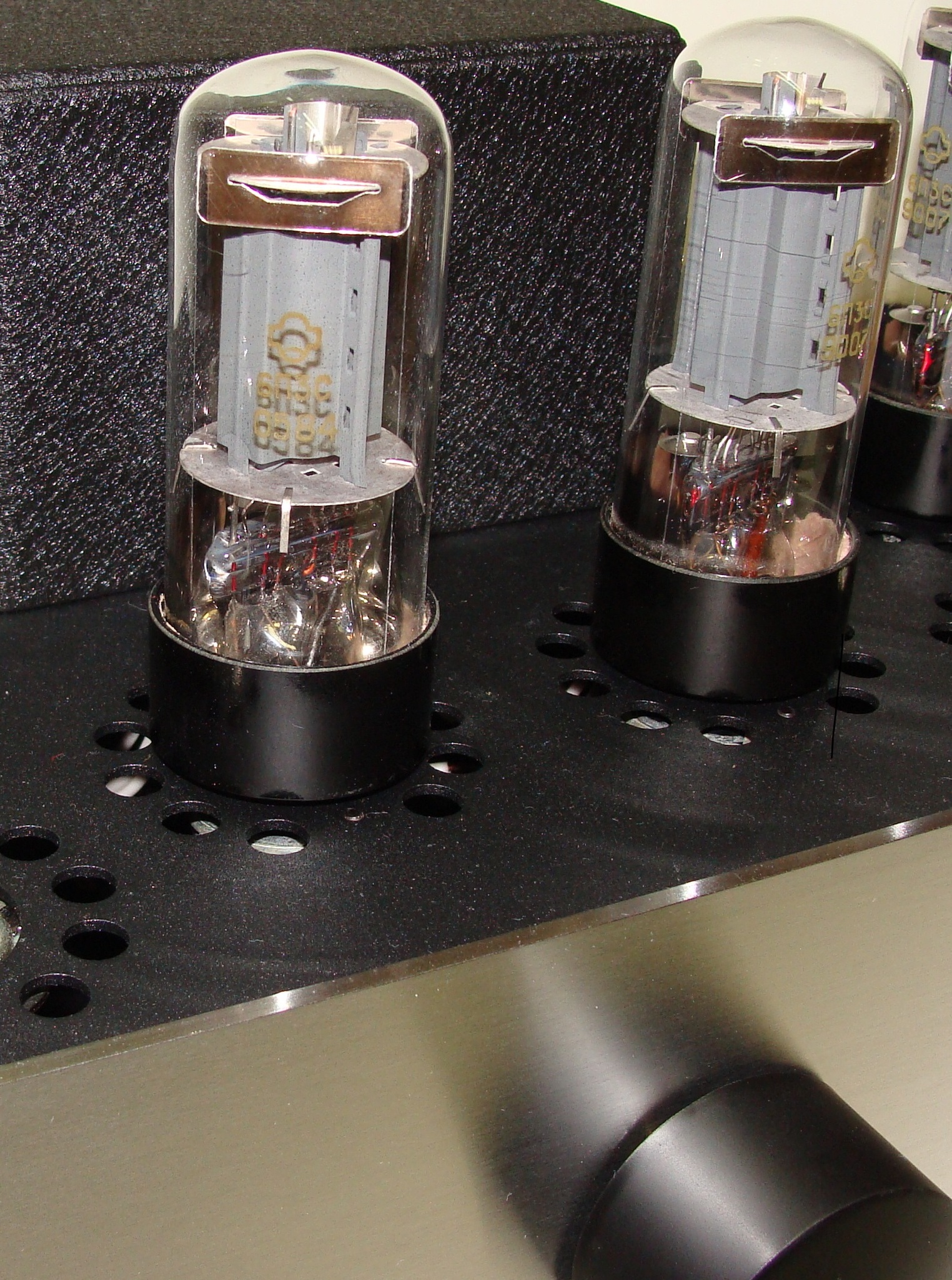

- выходные в триодном включении 6550 JJ x 2 шт или 6П3С x 2 шт или E34L JJ x 2 шт или 6L6 JJ x 2 шт,
- 6Н1П х 2 шт
- кенотрон 5Ц3С х 1 шт
Номинальное входное напряжение: 1,5 В
Максимальная выходная мощность: 8 Вт @ 8 Ом КНИ 3 %
Сопротивление подключаемой нагрузки: 4 или 8 Ом
Отношение сигнал / шум: не хуже -88 Дб
Максимальное отклонение от линейной АЧХ (20 Гц - 20 КГц): 1,0 Дб
Коэффициент нелинейных искажений THD@1 Вт / 8 Ом: не более 0,15%
Максимальная потребляемая мощность: 140 Вт
Частотный диапазон -3 Дб: 16 Гц - 40 КГц

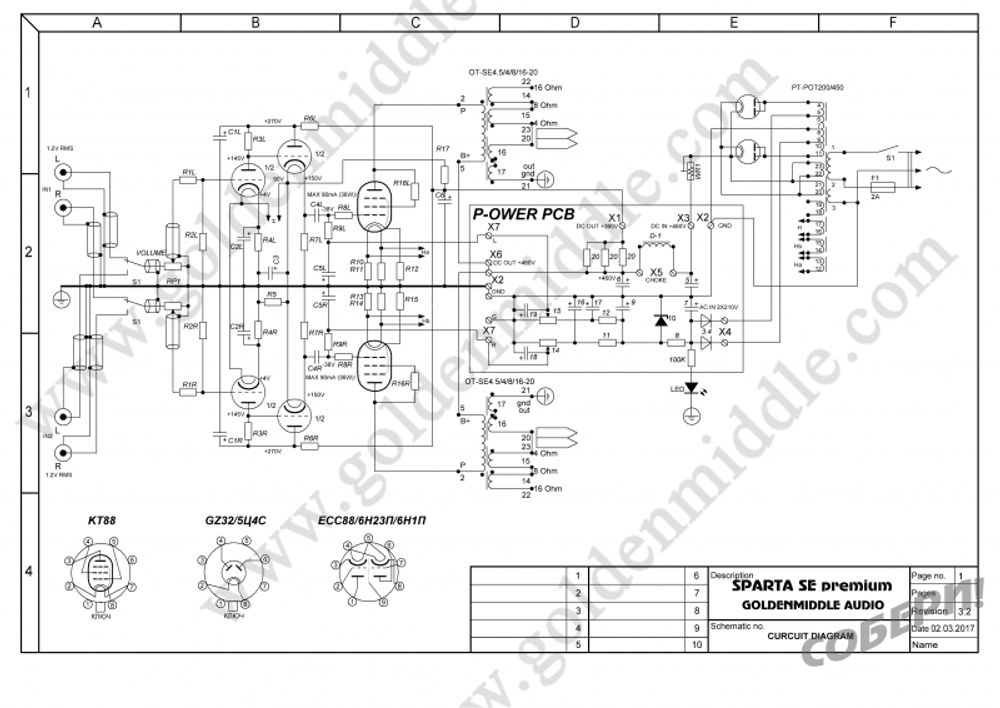

Ламповый однотактный усилитель "SPARTA SE PREMIUM" принципиальная схема

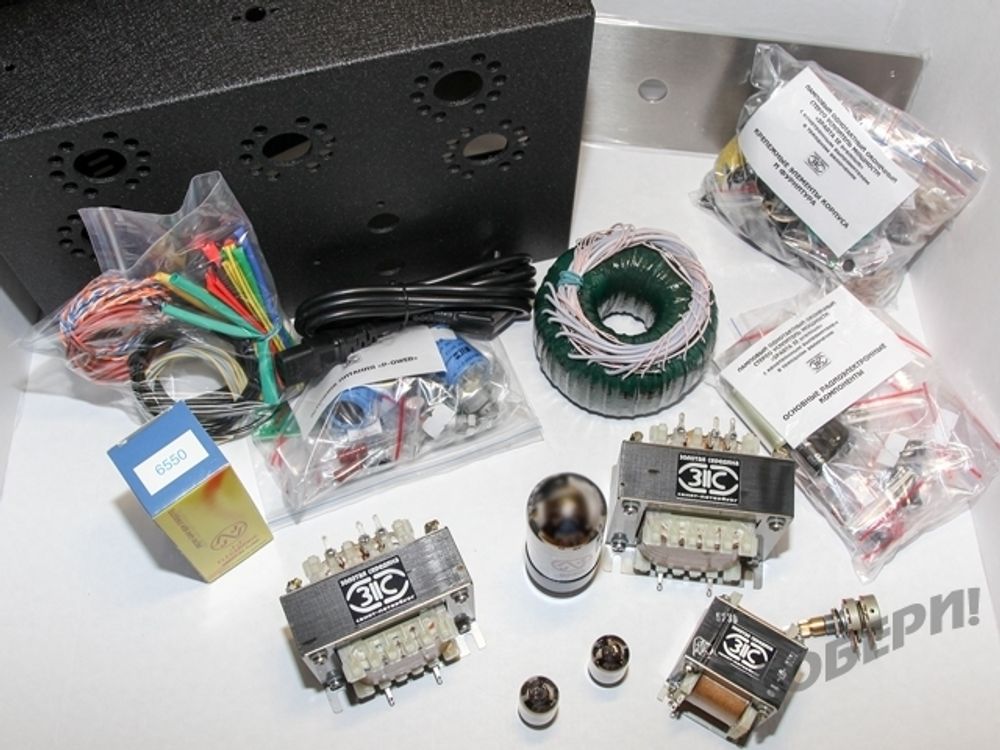

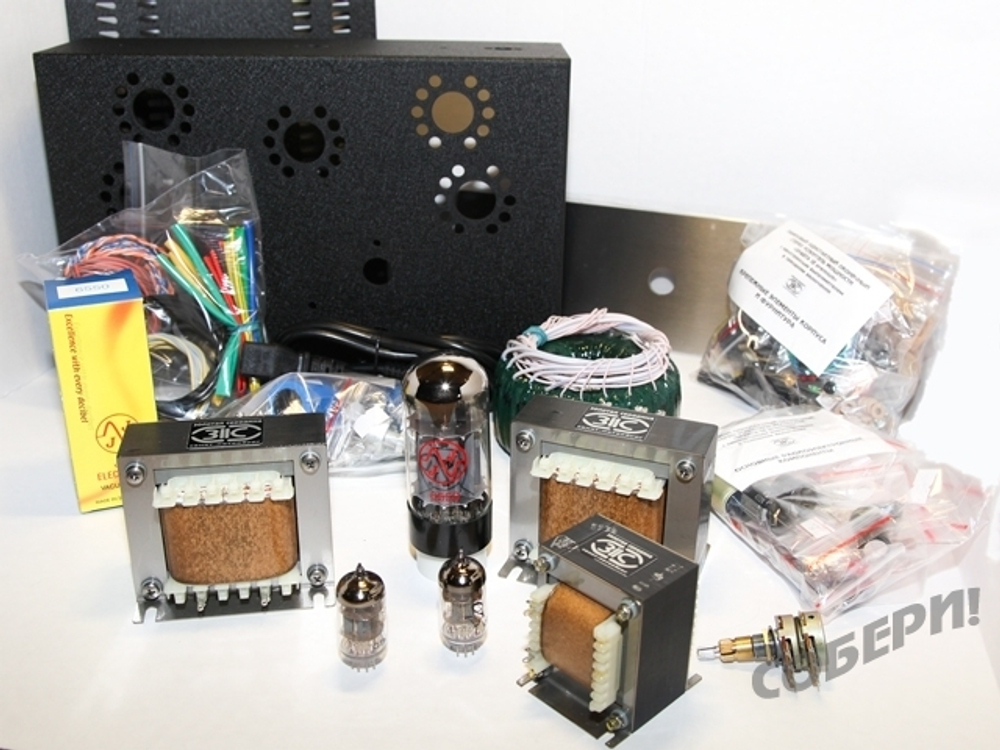

КОМПЛЕКТАЦИЯ НАБОРА КИТ:
- Корпус 340 х 230 х В85мм порошковая окраска цвет RAL9005 (черный) х 1 шт-
- Комплект крепежа и фурнитуры для корпуса (ножки, разъёмы, панели ламповые, ручка регулятора громкости и пр) х 1 шт
- Комплект радиоламп: 6Н1П х 2 шт,
- кенотрон 5Ц3С х 1 шт. ВЫХОДНЫЕ РАДИОЛАМПЫ В СОСТАВ БАЗОВОГО НАБОРА НЕ ВХОДЯТ и могут быть куплены как дополнительная опция по выбору.
- Переменный резистор ALPS NOS в регуляторе громкости х 1 шт
- Печатная плата источника питания "P-OWER" 45 мм х 150 мм х 1 шт

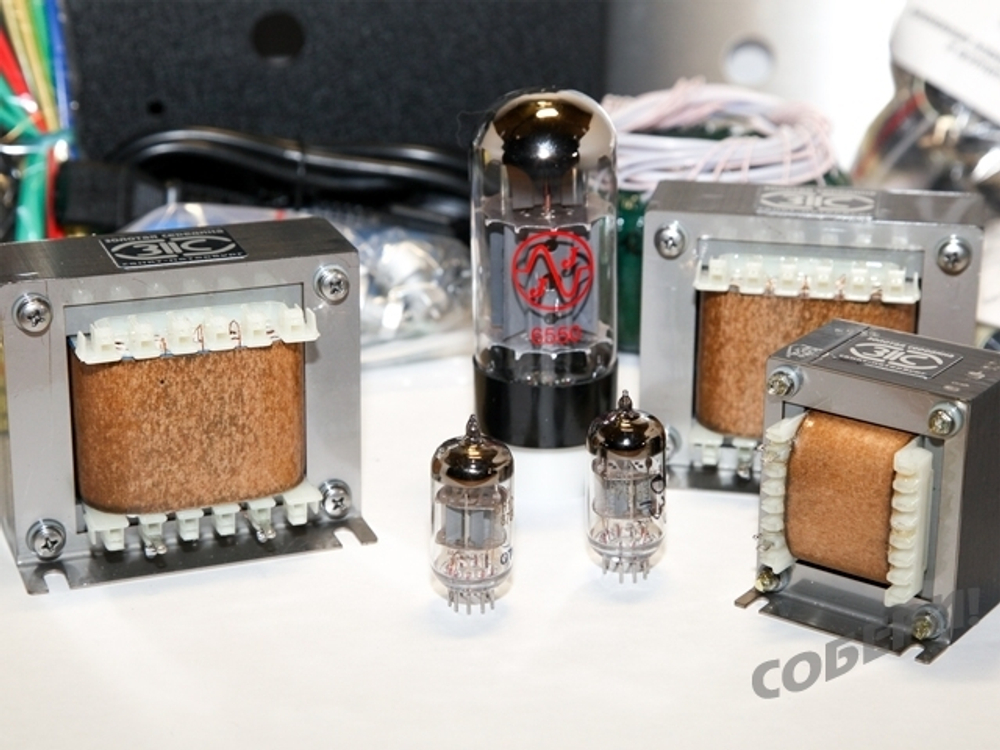

- Выходной трансформатор на магнитопроводе M6 (M165-35S) отожженная сталь, толщина пластин 0,35мм, производство Германия х 2 шт
- Дроссель анодного питания х 1 шт
- Силовой трансформатор тороидальный х 1 шт
- Кожух для силового трансформатора 120 х 120 х 80 мм
- Лицевая панель (нержавеющая сталь 3,0 мм)
- Задняя декоративная панель (нержавеющая сталь )
- Проверенная схема лампового однотактного усилителя мощности "SPARTA SE PREMIUM" с указанием всех необходимых режимов.
Все комплектующие конструктора разложены по отдельным пакетикам с указанием соответствующей нумерации на схеме. Сборка изделия и трассировка навесного монтажа производится самостоятельно.
ВЕС набора составляет 15 килограмм

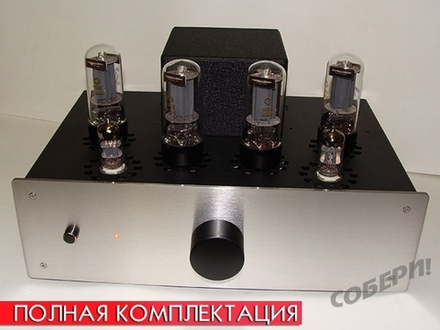

фото для примера
ИЗДЕЛИЕ НА ЗАКАЗ. СРОК ИЗГОТОВЛЕНИЯ И ПОСТАВКИ 4 -6 НЕДЕЛЬ
Разработка и производство "Золотая Середина" . Производитель оставляет за собой право вносить в изделия изменения, не влияющие на основные технические характеристики.
Работоспособность изделия гарантируется только в комплектации производителя. В случае использования в процессе сборки и эксплуатации элементов и электронных компонентов, не входящих в состав набора, работоспособность не гарантируется, техническая поддержка не оказываетсяи претензии не принимаются.
