ПОСЛЕДНИЙ ЭКЗЕМПЛЯР!

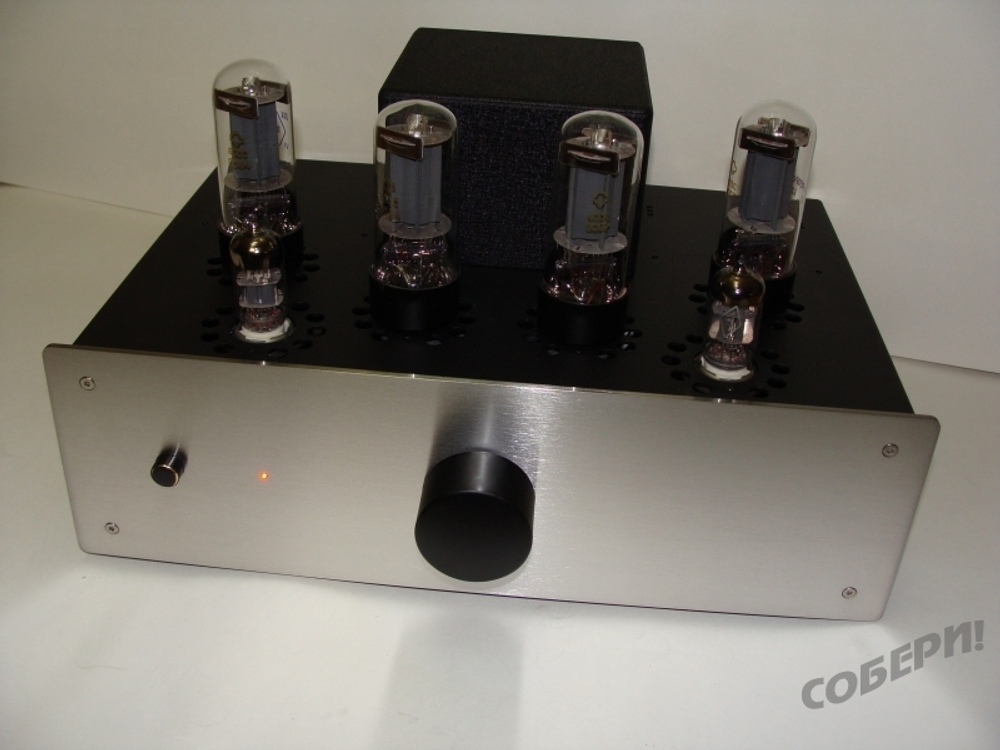

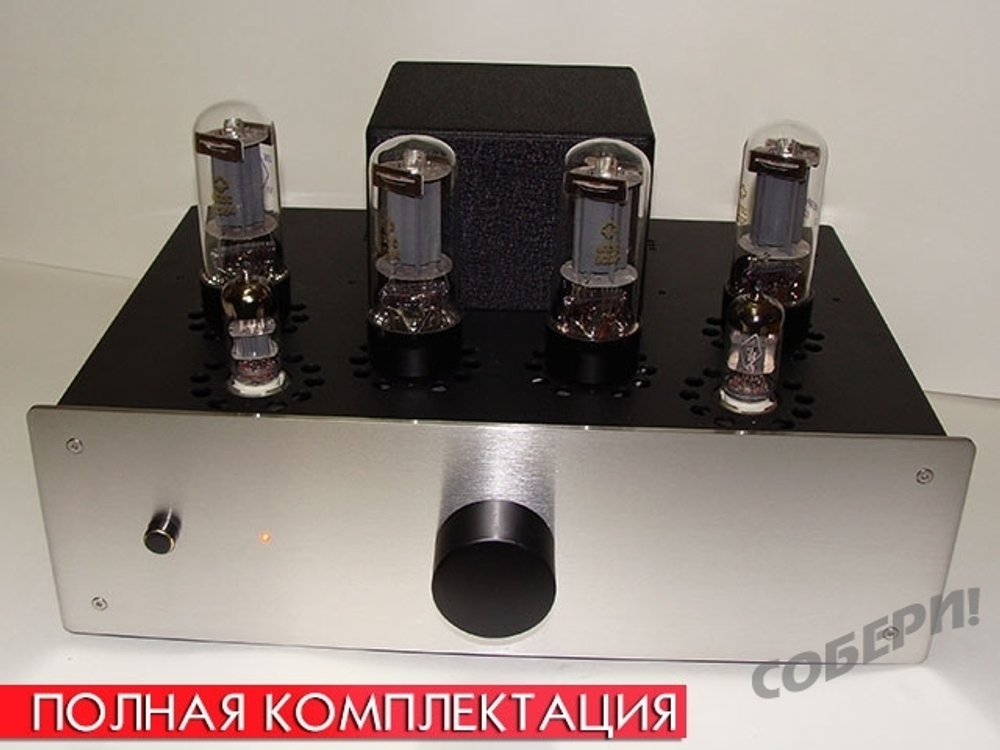

"SPARTA PP" двухтактный ламповый усилитель на радиолампе 6П3С в ультралинейном включении - набор КИТ для самостоятельной сборки своими руками навесным монтажом
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :
Push-Pull Class AB

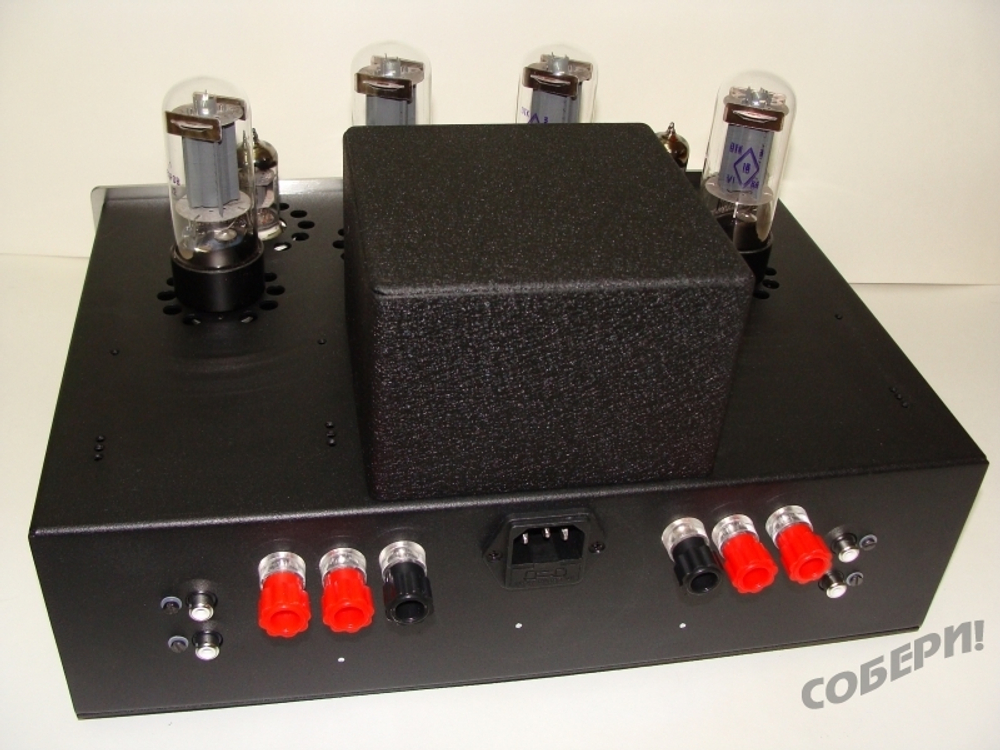

Ламповый двухтактный усилитель мощности "SPARTA PP" собирается в открытом корпусе, порошковая окраска цвет RAL9005 (черный). Габаритные размеры : 340 х 240 х В200 мм (с лампами) . Выходные трансформаторы лампового усилителя находятся внутри корпуса ("в подвале"). Усилитель имеет энергоемкий источник питания с дроссельным фильтром и полупроводниковый выпрямитель источника питания.

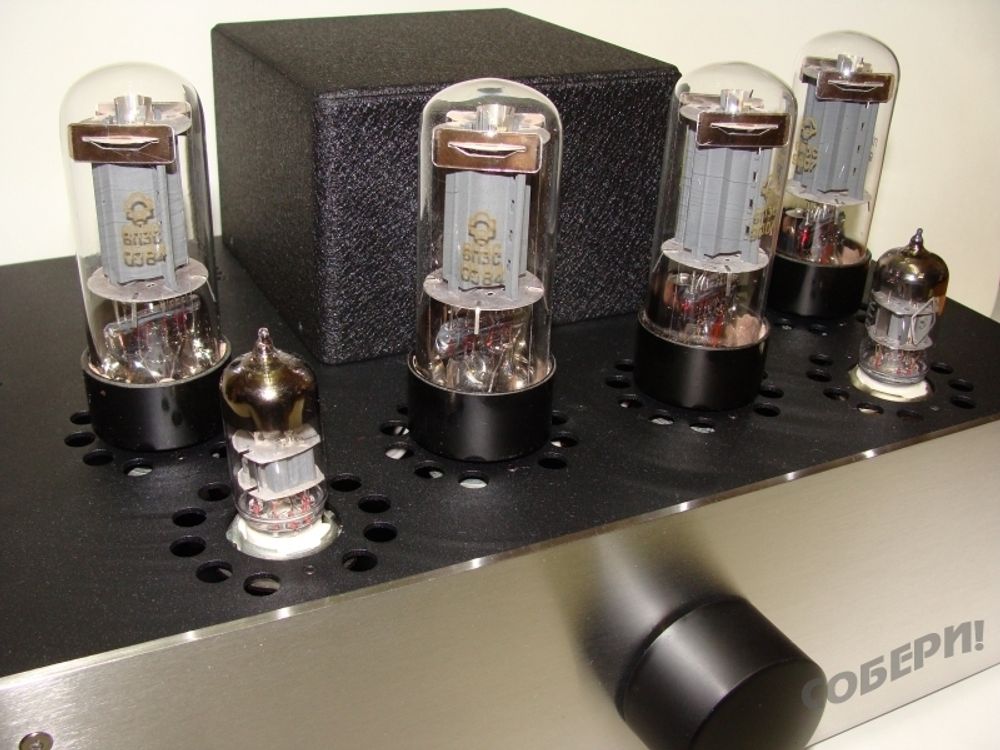

Используемые радиолампы: 6П3С (выходные) x 4 шт, 6Н1П х 2 шт
Номинальное входное напряжение: 1,5 В
Максимальная выходная мощность: 25 Вт @ 8 Ом КНИ 3 %
Номинальная выходная мощность RMS (1 КГц): 25 Вт
Номинальное входное сопротивление: 50 КОм
Сопротивление подключаемой нагрузки: 4 или 8 или 16 Ом
Отношение сигнал / шум не хуже: -88 Дб
Максимальное отклонение от линейной АЧХ (20 Гц - 20 КГц): 1,0 Дб
Коэффициент нелинейных искажений (THD) при выходной мощности 1 Вт при нагрузке 8 Ом: не более 0,15%
Коэффициент нелинейных искажений (THD) при максимальной выходной мощности 25 Вт при нагрузке 8 Ом: не более 3,0%:
Максимальная потребляемая мощность: 140 Вт
Частотный диапазон -3 Дб: 16 Гц - 40 КГц

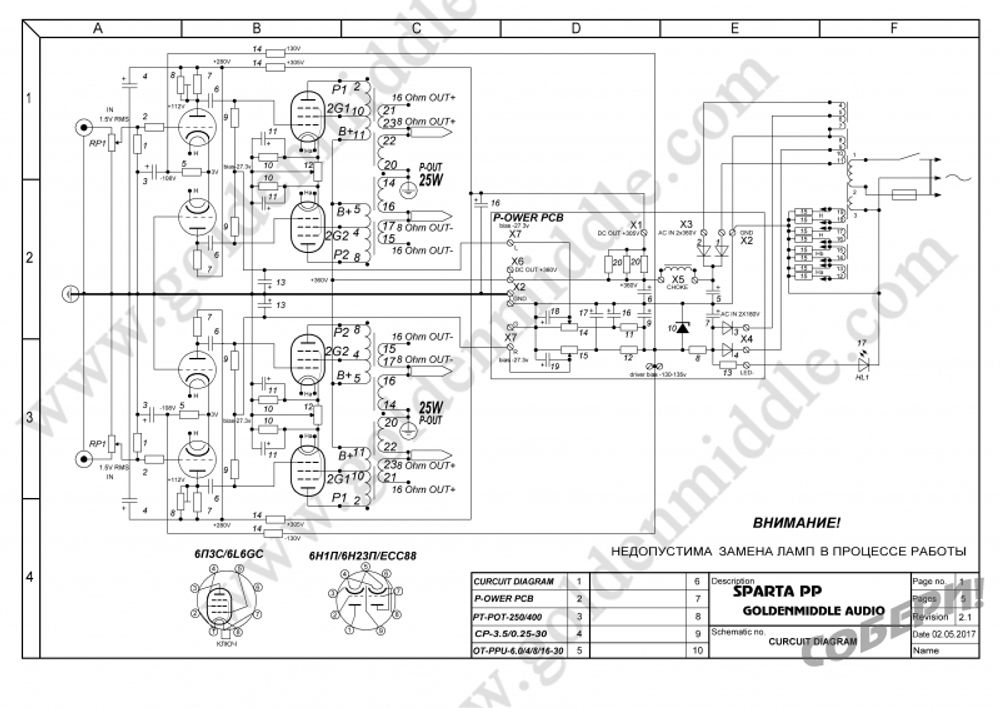

Ламповый двухтактный усилитель "SPARTA РР" принципиальная схема
Характеристики электронной радиолампы 6П3С
Характеристики электронной радиолампы 6Н1П
В наборе для самостоятельной сборки лампового двухтактного усилителя "SPARTA PP" используются специально подобранные комплектующие:

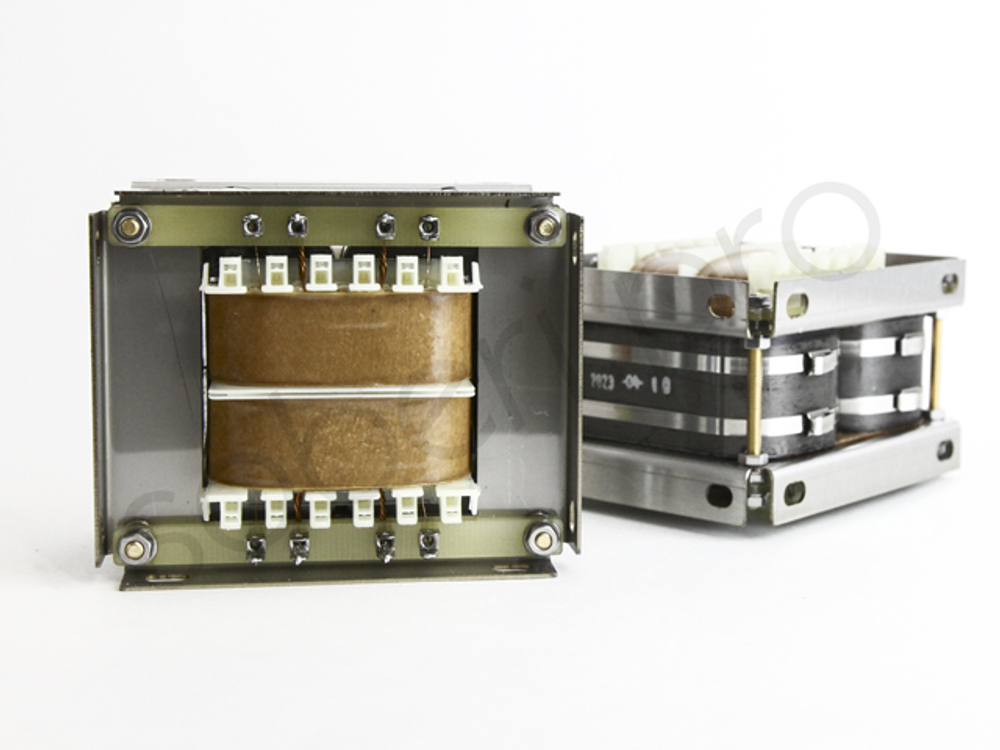

- высококачественные выходные трансформаторы ( полностью симметричная конструкция), разработанные для данного усилителя
- подобранные с использованием спектр анализатора радиолампы;
- переменный резистор ALPS NOS в регуляторе громкости
- полистирольные разделительные конденсаторы К71
- электролитические конденсаторы JAMICON, EPCOS, SAMSUNG
- входные разъёмы NEUTRIK

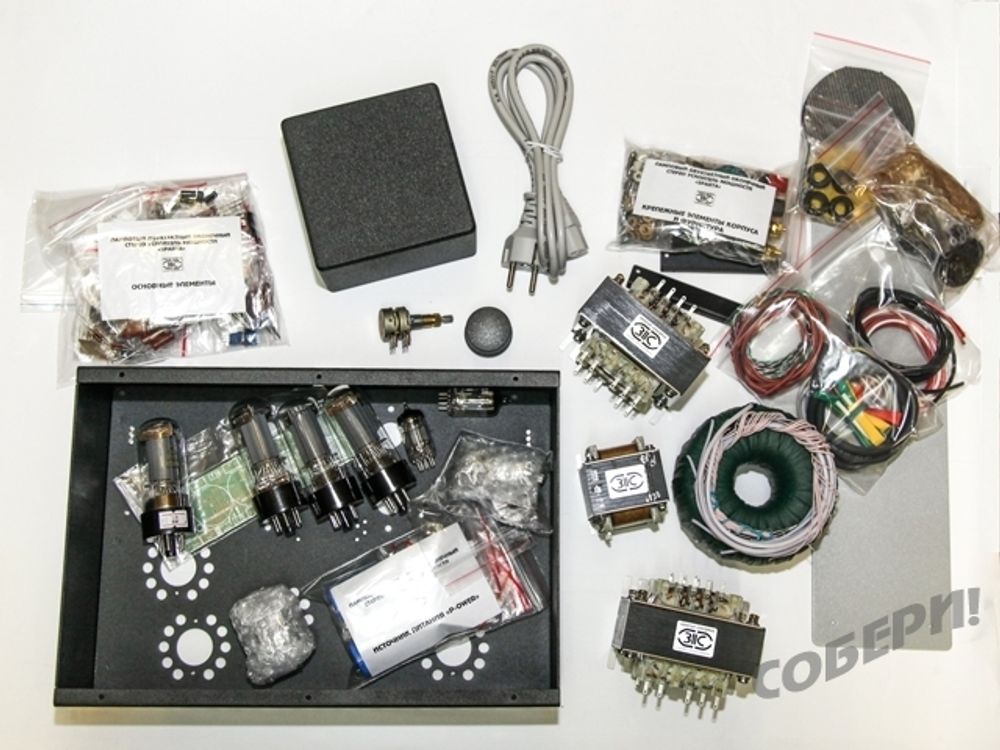

КОМПЛЕКТАЦИЯ НАБОРА КИТ:
- Корпус 340 х 230 х В85мм порошковая окраска цвет RAL9005 (черный) х 1 шт
- Комплект крепежа и фурнитуры для корпуса (ножки, разъёмы, панели ламповые и пр) х 1 шт
- Комплект радиоламп: 6П3С (выходные) x 4 шт, 6Н1П х 2 шт ( Все радиолампы проверены для использования в данном усилителе)
- Печатная плата источника питания "P-OWER" 45 мм х 150 мм х 1 шт

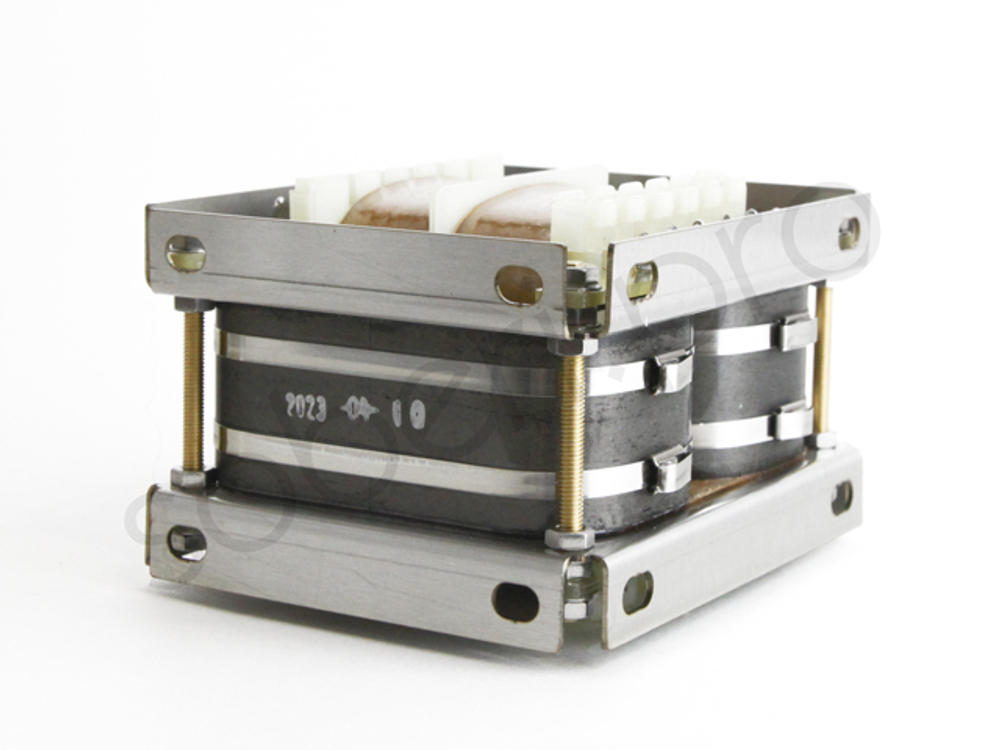

- Выходной трансформатор полностью симметричная конструкция, без герметизации в кожух х 2 шт
- Дроссель анодного питания без герметизации в кожух х 1 шт
- Силовой трансформатор тороидальный 250 Вт без герметизации в кожух х 1 шт
- Полный комплект всех необходимых для сборки электронных компонентов
- Кожух для силового трансформатора 120 х 120 х 80 мм
- Лицевая панель (нержавеющая сталь 3,0 мм)
- Задняя декоративная панель (нержавеющая сталь )
- Проверенная и надежная схема лампового двухтактного усилителя на 6П3С с указанием всех необходимых режимов - обязательная составляющая каждого набора для самостоятельной сборки.
Все комплектующие конструктора разложены по отдельным пакетикам с указанием соответствующей нумерации на схеме. Каждый вывод трансформаторов подписан и указан на схеме (перепутать невозможно). Сборка изделия и трассировка навесного монтажа производится самостоятельно.
ВЕС набора составляет 15 килограмм
ИЗДЕЛИЕ НА ЗАКАЗ. СРОК ИЗГОТОВЛЕНИЯ И ПОСТАВКИ 4 - 6 НЕДЕЛЬ
Разработка и производство "Золотая Середина" . Производитель оставляет за собой право вносить в изделия изменения, не влияющие на основные технические характеристики.
Работоспособность изделия гарантируется только в комплектации производителя. В случае использования в процессе сборки и эксплуатации элементов и электронных компонентов, не входящих в состав набора, работоспособность не гарантируется, техническая поддержка не оказывается и претензии не принимаются.
