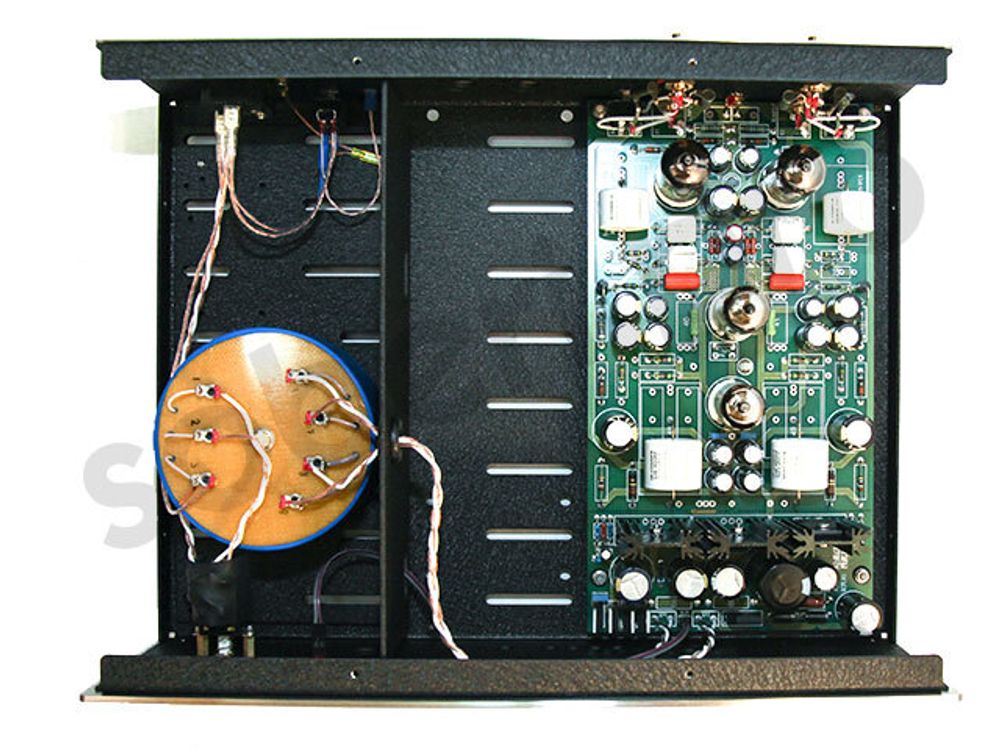

Ламповый фонокорректор "EQUALIGHT" для винилового проигрывателя - конструктор КИТ для сборки своими руками : печатная плата, набор радиодеталей, трансформатор и корпус Ш338 х Г250 х В100 мм
Полный набор для сборки своими руками высококачественного ММ RIAA фонокорректора для винила. Сборка данного набора КИТ предельно проста и доступна даже начинающему! Проверенная и надежная схема лампового фонокорректора с указанием всех необходимых режимов - обязательная составляющая каждого набора для самостоятельной сборки.

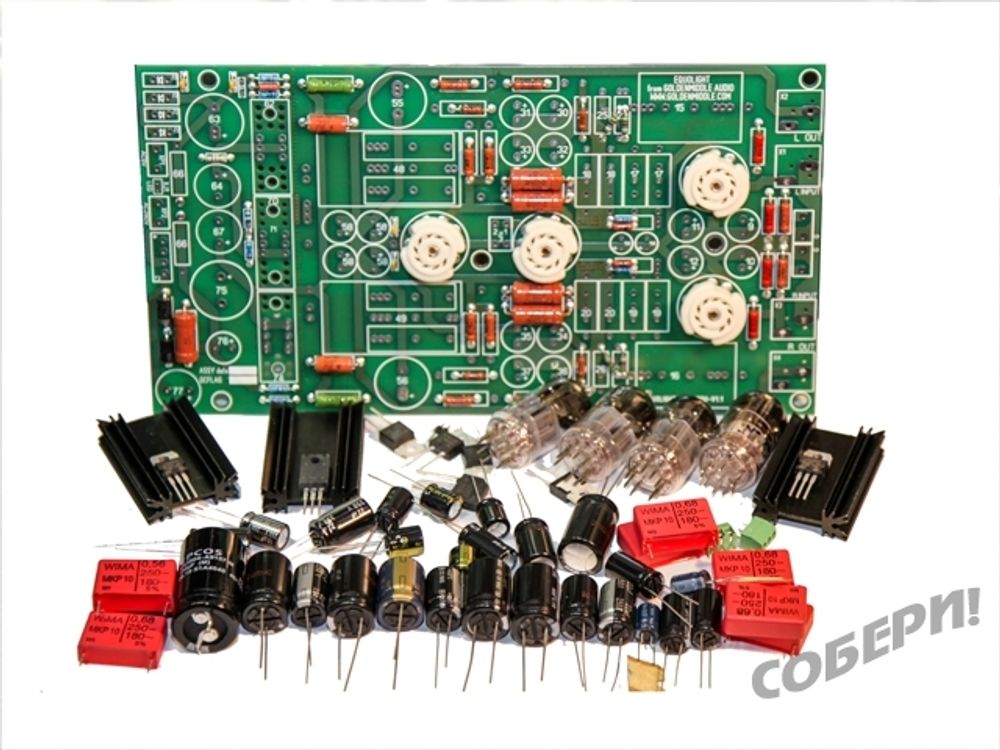

КОМПЛЕКТАЦИЯ НАБОРА КИТ лампового фонокорректора "EQUALIGHT":
- Комплект радиоламп ( 6Н24П х 2 шт + 6Н2П х 1 шт + 6Н23П х 1 шт )
- Печатная плата лампового фонокорректора с полупроводниковым источником питания (стеклотекстолит толщиной 2мм, толщина проводников 35 мкм) х 1 шт (ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ: печатная плата с толщиной проводников 70 мкм ) .
- Переходные конденсаторы: WIMA (Германия) или SOLEN (Франция) - по выбору
- Полный набор всех радиодеталей для сборки
- Тороидальный трансформатор питания х 1 шт (ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ: экранировка трансформатора с заливкой компаундом (фото для примера))

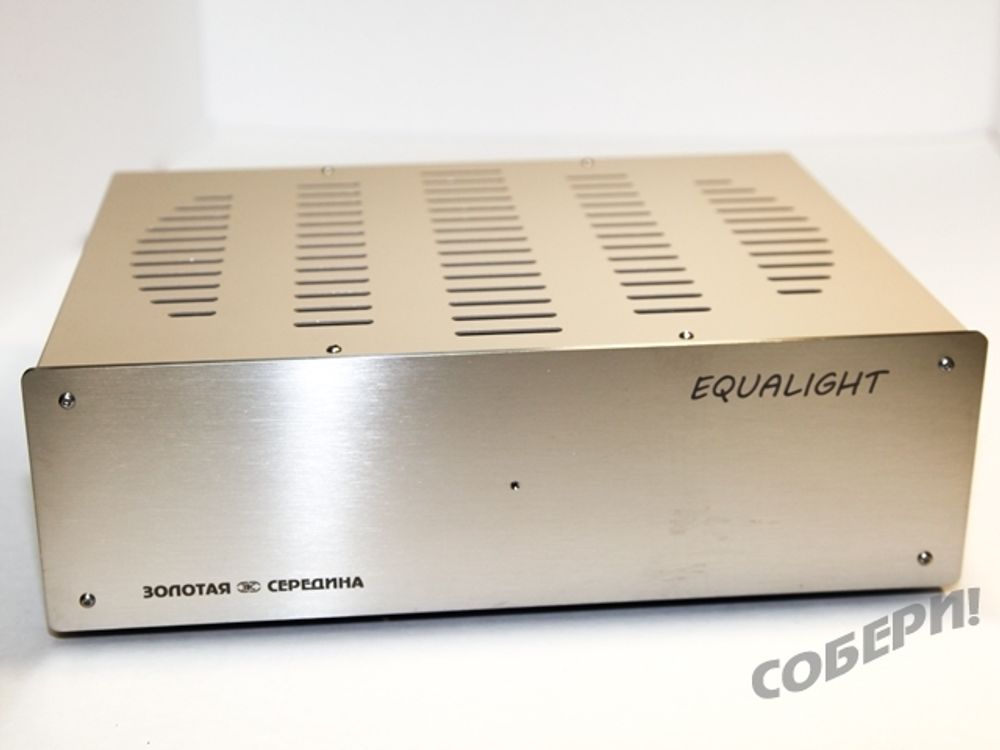

- Корпус (сталь толщиной 1,5 мм) порошковая краска , габаритные размеры Ш338 х Г250 х В100 мм
- Лицевая панель для корпуса
- Внутренняя перегодка
- Комплект фурнитуры для корпуса
* Точность подбора всех электронных компонентов 0,5 %. Все радиолампы проверены для использования в данном фонокорректоре. Все комплектующие конструктора разложены по отдельным пакетикам с указанием соответствующей нумерации на схеме. Сборка изделия производится самостоятельно.
Варианты расцветок верхней крышки (см. фото). Желаемый цвет указать при заказе в комментариях
- - оливковый
- - кремовый
- - бронза
Данный фонокорректор собран полностью на триодах, на входе применяется каскад SRPP с высокими динамическими характеристиками.Сосредоточенная цепь пассивной коррекции без использования ООС (Stanley P. Lipshitz) . Полностью стабилизированный полупроводниковый источник питания с двойной стабилизацией накала.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ лампового фонокорректора :
Используемые радиолампы: 6Н24П х 2 шт + 6Н2П х 1 шт + 6Н23П х 1 шт
Коэффициент усиления (1 КГц): 45 Дб
Перегрузочная способность: 40 Дб
Номинальное входное напряжение: 3 мВ (MM)
Номинальное входное сопротивление: 47 КОм
Отношение сигнал / шум: не хуже <-74 Дб
Отклонение от АЧХ RIAA: max ± 0,5 Дб
Минимальное сопротивление нагpузки (-1,5 Дб): 5 КОм
Номинальное сопротивление нагрузки: 30 КОм
Коэффициент нелинейных искажений при выходном напряжении 500 мВ: не хуже <0,015% на частоте 1 KГц
Ламповый фонокорректор "EQUALIGHT" принципиальная схема
Разработка и производство "Золотая Середина" . Производитель оставляет за собой право вносить в изделия изменения, не влияющие на основные технические характеристики.
Работоспособность изделия гарантируется только в комплектации производителя. В случае использования в процессе сборки и эксплуатации элементов и электронных компонентов, не входящих в состав набора, работоспособность не гарантируется, техническая поддержка не оказываетсяи претензии не принимаются.
