"EQUALIGHT" ламповый фонокорректор набор для сборки: собранная печатная плата, трансформатор и корпус

цену уточняйте

Код товара: 5415545

Описание

Ламповый фонокорректор "EQUALIGHT" для винилового проигрывателя - конструктор КИТ для сборки своими руками : собранная печатная плата, трансформатор питания и корпус Ш338 х Г250 х В100 мм

Набор подходит для начинающего радиолюбителя!

Полный набор для сборки своими руками высококачественного ММ RIAA фонокорректора для винила. Сборка данного набора КИТ предельно проста и доступна даже начинающему! Проверенная и надежная схема лампового фонокорректора с указанием всех необходимых режимов - обязательная составляющая каждого набора для самостоятельной сборки.

КОМПЛЕКТАЦИЯ НАБОРА КИТ лампового фонокорректора "EQUALIGHT":

  • Комплект радиоламп (6Н24П х 2 шт + 6Н2П х 1 шт + 6Н23П х 1 шт )

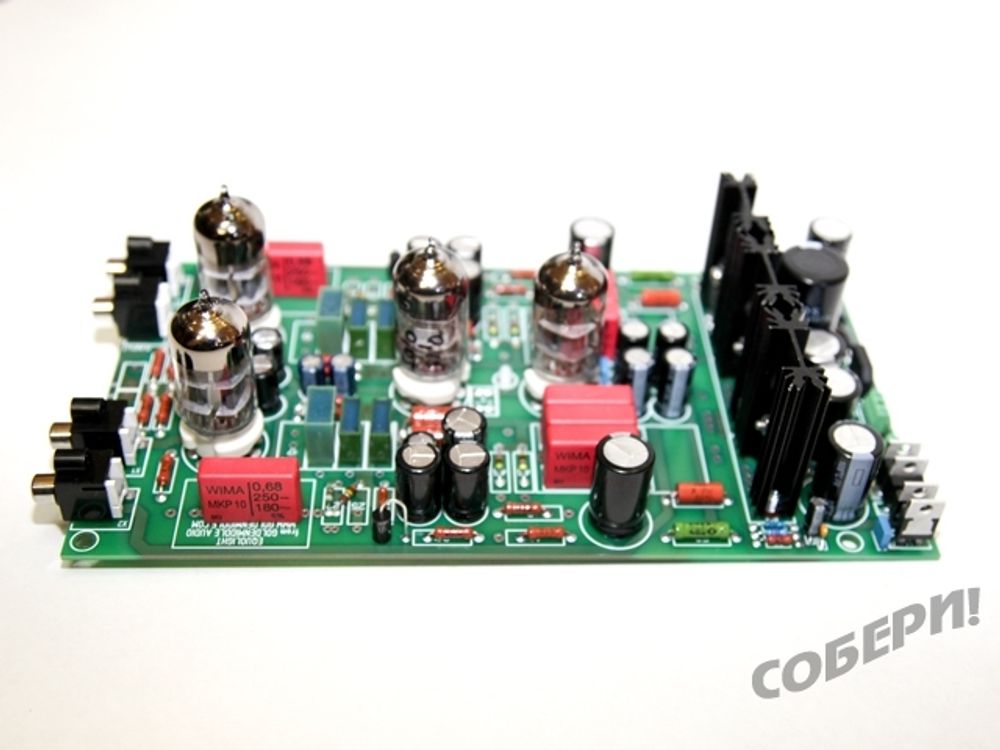

  • Собранная и настроенная печатная плата лампового фонокорректора с полупроводниковым источником питания (стеклотекстолит толщиной 2мм, толщина проводников 35 мкм) х 1 шт (ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ: печатная плата с толщиной проводников 70 мкм ) .
  • Переходные конденсаторы: WIMA (Германия) или SOLEN (Франция) - по выбору

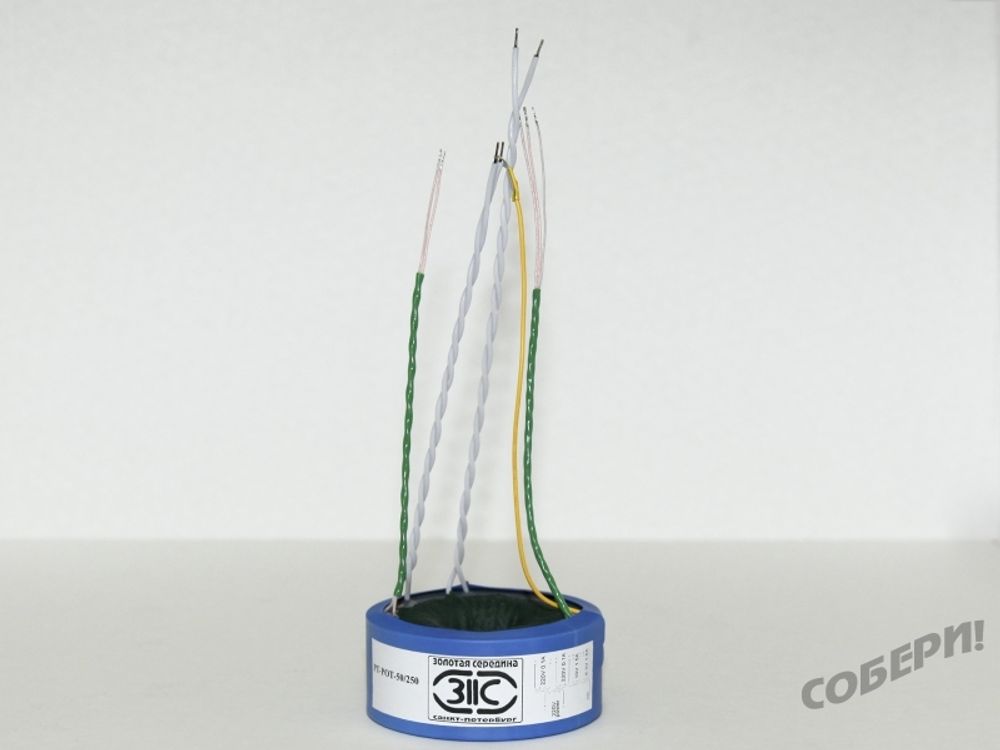

  • Тороидальный трансформатор питания х 1 шт (ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ: экранировка трансформатора с заливкой компаундом (фото для примера))
  • Корпус (сталь толщиной 1,5 мм) порошковая краска , габаритные размеры Ш338 х Г250 х В100 мм
  • Лицевая панель для корпуса
  • Внутренняя перегодка
  • Комплект фурнитуры для корпуса

*Все радиолампы проверены для использования в данном фонокорректоре. Точность подбора всех электронных компонентов 0,5 % . Установка печатной платы в корпус и сборка изделия производится самостоятельно.

Данный фонокорректор собран полностью на триодах, на входе применяется каскад  SRPP с высокими динамическими характеристиками. Сосредоточенная цепь пассивной коррекции без использования ООС (Stanley P. Lipshitz)  Полностью стабилизированный полупроводниковый источник питания с двойной стабилизацией накала.

Используемые радиолампы: 6Н24П х 2 шт + 6Н2П х 1 шт + 6Н23П х 1 шт
Коэффициент усиления (1 КГц): 45 Дб
Перегрузочная способность: 40 Дб
Номинальное входное напряжение: 3 мВ (MM)
Номинальное входное сопротивление: 47 КОм
Отношение сигнал / шум: не хуже <-74 Дб
Отклонение от АЧХ RIAA: max ± 0,5 Дб
Минимальное сопротивление нагpузки (-1,5 Дб): 5 КОм
Номинальное сопротивление нагрузки: 30 КОм
Коэффициент нелинейных искажений при выходном напряжении 500 мВ: не хуже <0,015% на частоте 1 KГц

Ламповый фонокорректор "EQUALIGHT" принципиальная схема

Разработка и производство "Золотая Середина" . Производитель оставляет за собой право вносить в изделия изменения, не влияющие на основные технические характеристики.

Работоспособность изделия гарантируется только в комплектации производителя. В случае использования в процессе сборки и эксплуатации элементов и электронных компонентов, не входящих в состав набора, работоспособность не гарантируется, техническая поддержка не оказываетсяи претензии не принимаются.
