10 Вт однотактный выходной трансформатор для лампового усилителя мощности

цену уточняйте

Код товара: 5278412

Описание

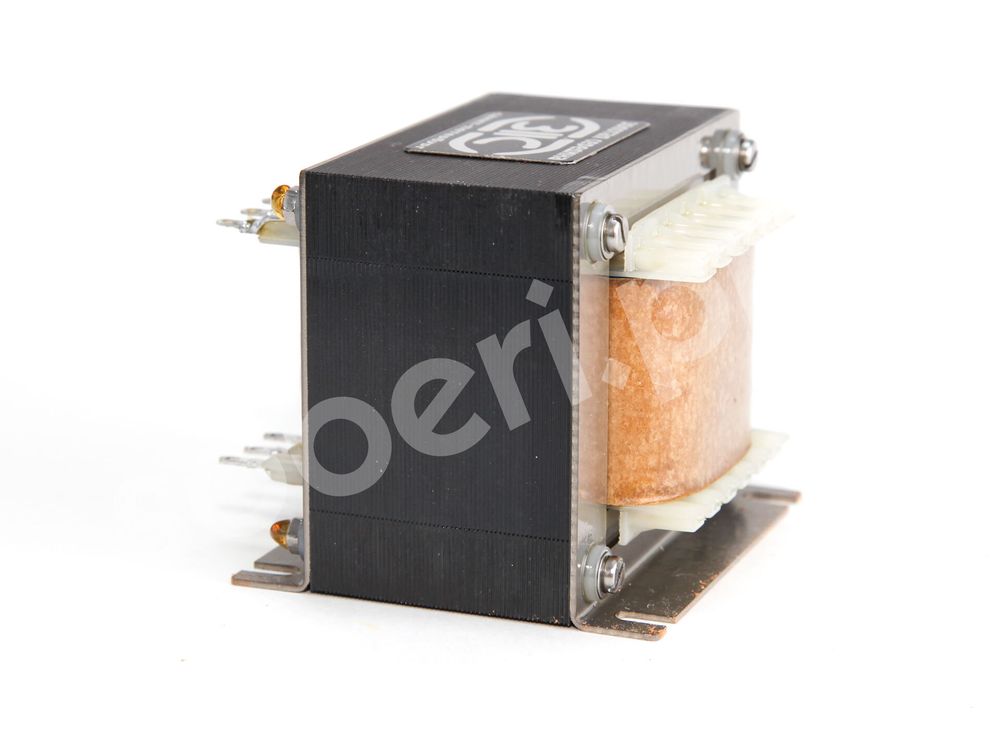

Трансформатор однотактный SE выходной на одну нагрузку звуковой мощностью 10 Вт для сборки лампового усилителя мощности своими руками

При изготовлении парами по 2 штуки разброс в парах трансформаторов не более 5% по всем измеряемым параметрам (все виды индуктивности и сопротивлений).

Чтобы заказать выходной трансформатор для ламового усилителя необходимо ОБЯЗАТЕЛЬНО указать:

  • тип трансформатора
  • приведенное сопротивление первичной обмотки, КОм
  • сопротивление нагрузки, Ом
  • наличие ультралинейного отвода
  • наличие обмотки катодной ОС

Технические характеристики:

  • Магнитопровод пакетный из пластин EI75  / УШ25 х 40. Отожженная сталь М6 (M165-35S) толщина пластин 0,35мм,) производство Германия
  • Площадь сечения магнитопровода : 10 см²
  • Максимальное рабочее постоянное напряжение : 1000 В
  • Максимальная звуковая выходная мощность : 10 Вт @ 50 Гц
  • Частотный диапазон при мощности 1 Вт (на нагрузке 8 Ом при напряжении 2,83 В) : не хуже 20 Гц - 40КГц
  • Неравномерность частотной характеристики в заявленном диапазоне частот : не более 1 Дб
  • Максимальный ток постоянного подмагничивания : до 80 мА
  • Универсальные ультралинейные отводы в моделях SEU дают возможность использования трансформатора в ультралинейном включении в соотношении как 40 % / 60 %, так и 60 % / 40 %
  • Наличие обмотки обратной связи позволяют использовать данные трансфоматоры в схеме с обратной связью и катодной обратной связью

Вакуумная пропитка лаком, бандаж из немагнитных материалов, идеальная геометрия, выводы обмоток трансформатора оформлены на монтажные ламели "стандарт" .

Каждое изделие имеет индивидуальный паспорт с указанием маркировки выводов, технических параметров и установочных размеров.

Данные однотактные трансформаторы рекомендованы к использованию со следующими радиолампами :
6C4C / 2С4С / 2A3, 6П3С-Е / 5881, 6П14П / EL84 / 6BQ5, 6П15П, 6П18П, 6Ф3П, 6Ф5П, 6П43П, 6П3C / 6L6 и многими другими

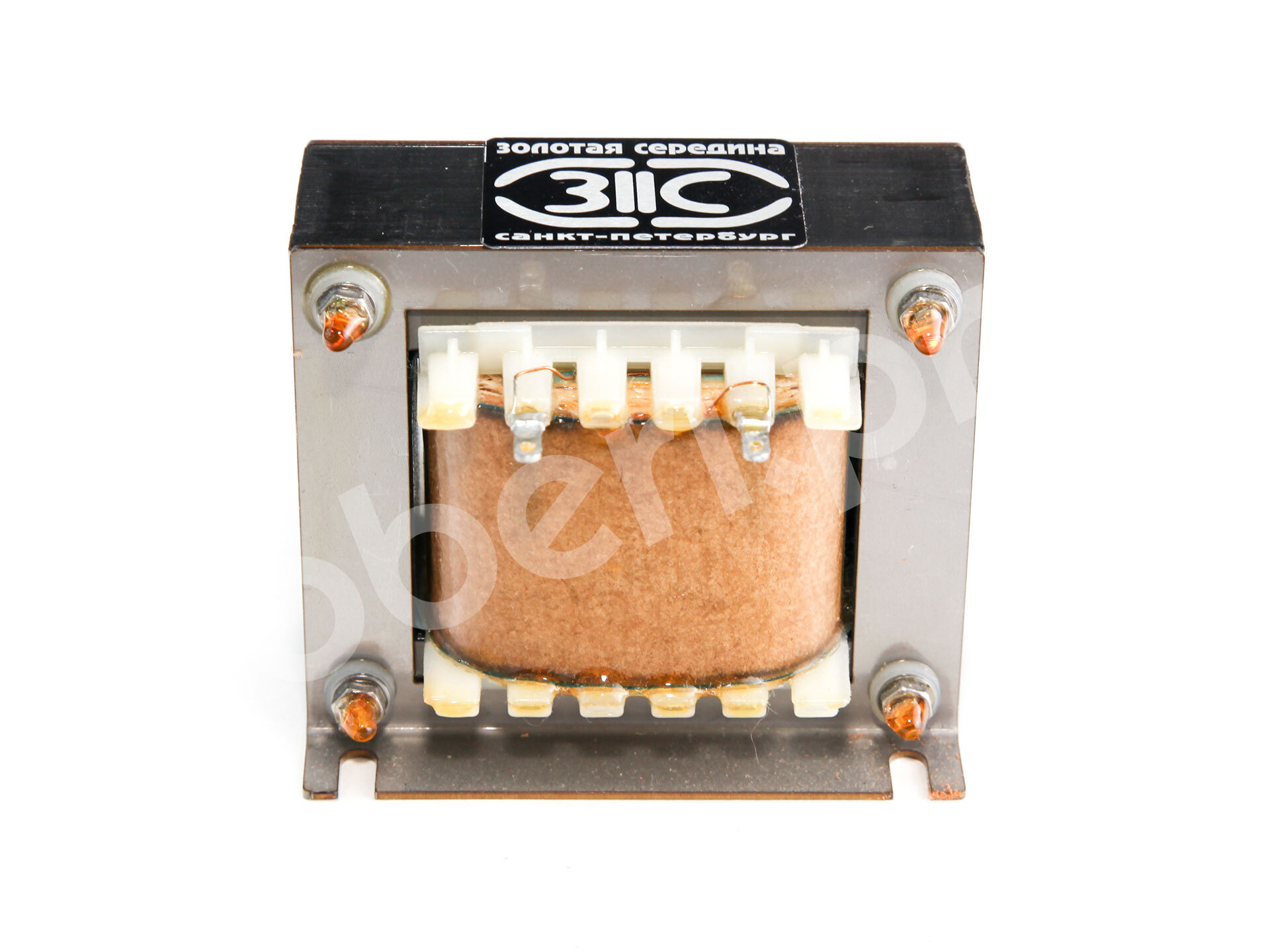

ВАЖНО! Фотографии изделий в описании представлены ДЛЯ ПРИМЕРА!

Разработка и производство "Золотая Середина" .Производитель оставляет за собой право вносить в изделия изменения, не влияющие на основные технические характеристики.
