"STABILIGHT" полупроводниковый стабилизированный источник питания набор для сборки

цену уточняйте

Код товара: 5279954

Описание

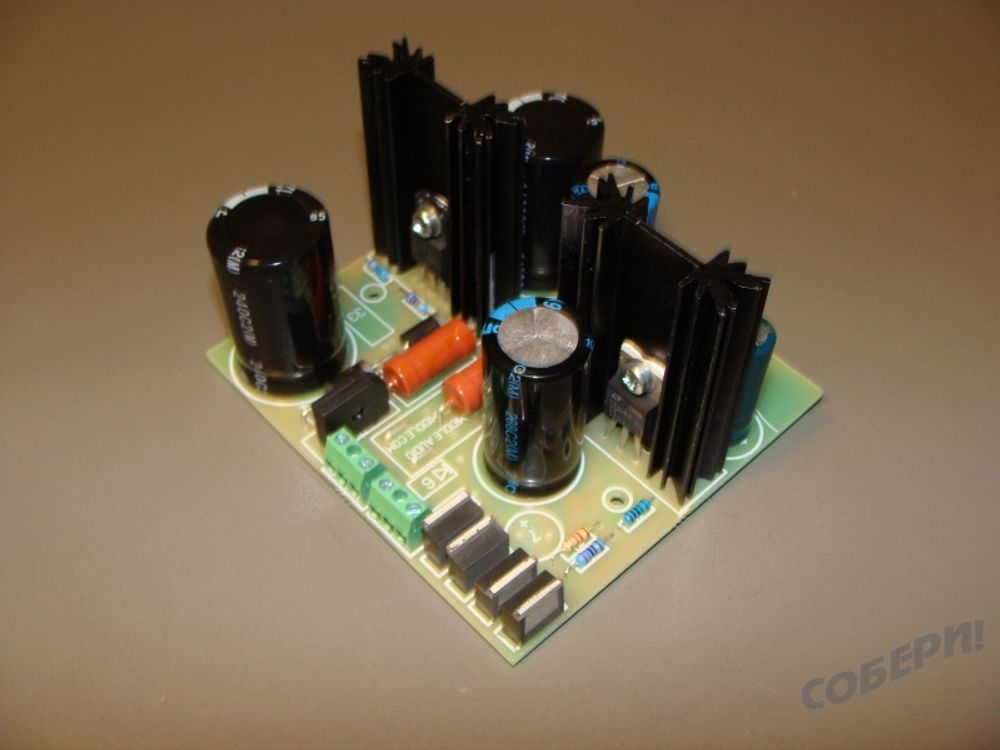

Стабилизированный полупроводниковый источник питания "STABILIGHT" для лампового фонокорректора, лампового усилителя - набор КИТ ля самостоятельной сборки

КОМПЛЕКТАЦИЯ НАБОРА КИТ:

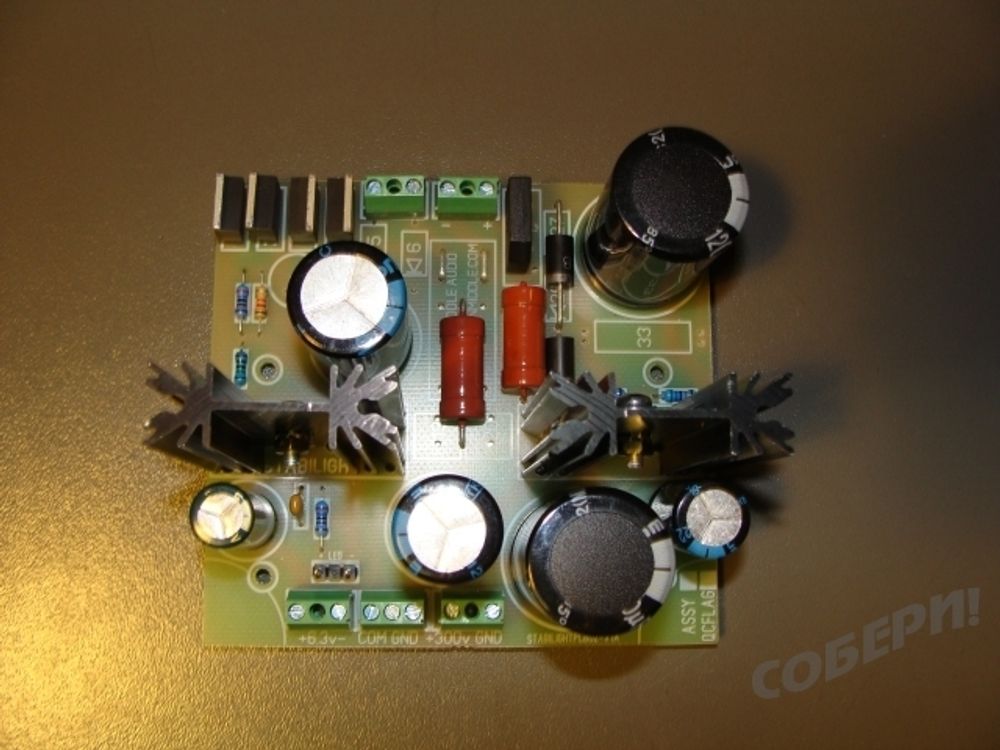

  • Печатная плата источника питания "STABILIGHT" 90 x 68 мм , толщина стеклотекстолита 2,0мм
  • Набор всех электронных компонентов для сборки

Трансформатор питания в состав набора не входит

*  Все комплектующие конструктора разложены по отдельным пакетикам с указанием соответствующей нумерации на схеме.Сборка изделия производится самостоятельно.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Высоковольтный источник анодного питания:

  • Входное напряжение AC от 100 до 330 В (обязательно использовать трансформатор)
  • Выходное напряжение (10 фиксированных напряжений анодного питания (120 В, 150 В, 180 В, 200 В, 270 В, 300 В, 320 В, 330 В, 350 В, 380 В)) при соответствующем напряжении на входе.
  • Нестабильность выходного напряжения 2,5 % после 30 - минутного прогрева при изменении входного напряжения на 50 В
  • Максимальный ток 100 мА при падении напряжения на стабилизаторе не более 75 В
  • Минимальное падение напряжение на стабилизаторе 20 В

Накальный источник питания:

  • Напряжения накала по выбору: 6,3 В или 12,6 В
  • Максимальный ток 1,5 А (на холодной лампе).
  • Возможно исполнение данного источника питания с плавной регулировкой напряжения накала.
  • Минимальное падение напряжения на стабилизаторе 2,5 В в зависимости от интегрального стабилизатора напряжения от 1,25 до 1,5 В

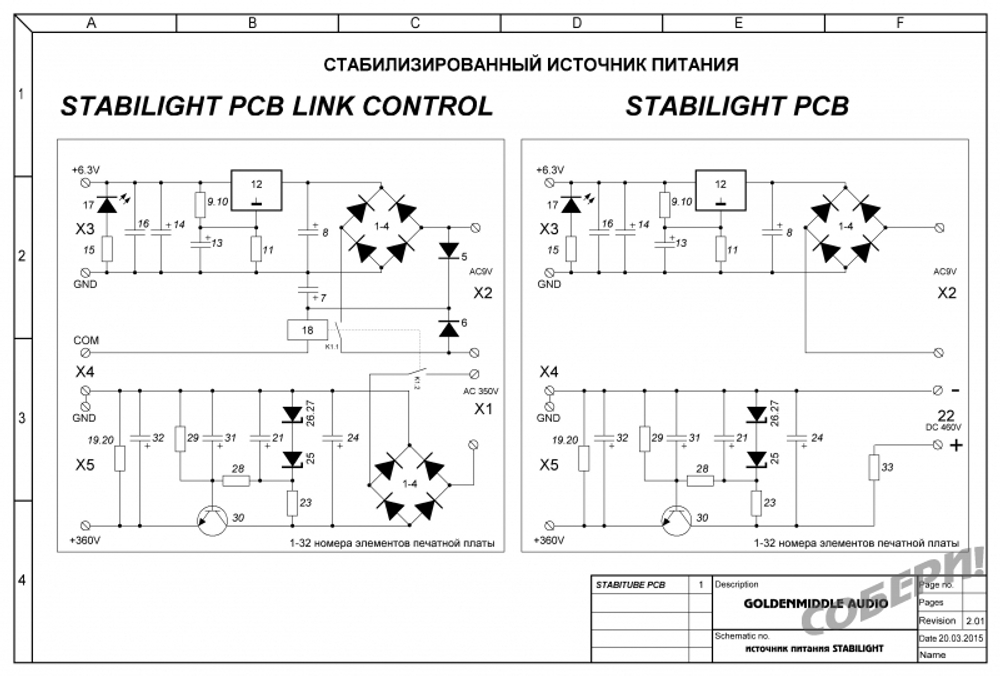

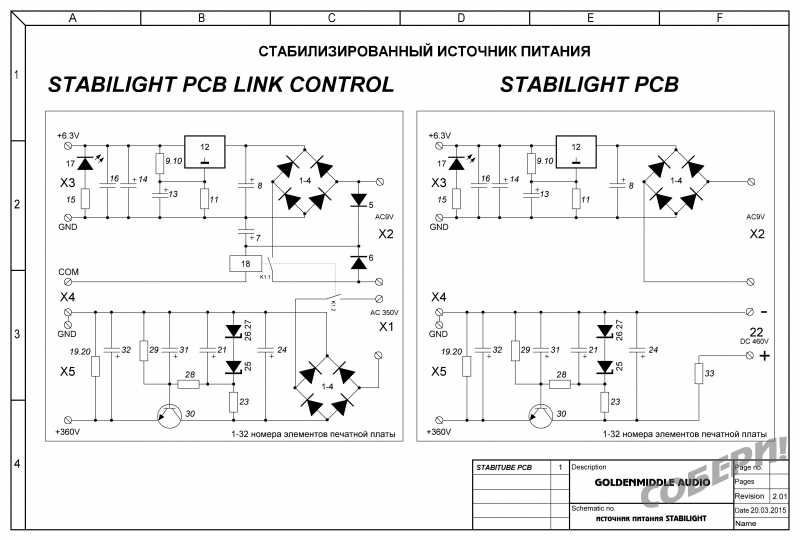

  • Функция дистанционного управления стабилизатором напряжения (LinkControl)

Выходные напряжения данного источника питания могут быть скомбинированы исходя из таблицы:

Iн max Ua Ia max
6,3 В 1 А 150 В 0,15 А
6,3 В 1,5 А 200 В 0,15 А
6,3 В 3 А 250 В 0,12 А
6,3 В 5 А 300 В 0,1 А
9 В** 1,5 А 350 В 0,1 А
12,6 В 1 А 400 В 0,08 А
12,6 В 3 А 450 В 0,08 А

** - нестабилизированный

Разработка и производство "Золотая Середина". Производитель оставляет за собой право вносить в изделия изменения, не влияющие на основные технические характеристики.

Работоспособность изделия гарантируется только в комплектации производителя. В случае использования в процессе сборки и эксплуатации элементов и электронных компонентов, не входящих в состав набора, работоспособность не гарантируется, техническая поддержка не оказываетсяи претензии не принимаются.



Стабилизированный полупроводниковый источник питания "STABILIGHT" набор для сборки своими руками заказать и купить в интернет-магазине "СОБЕРИ.ПРО-ФЕССИОНАЛЬНО!" с доставкой в Санкт-Петербурге, Москве и по всей России.
