"STABILIGHT" полупроводниковый источник питания печатная плата

Код товара: 5279954

Описание

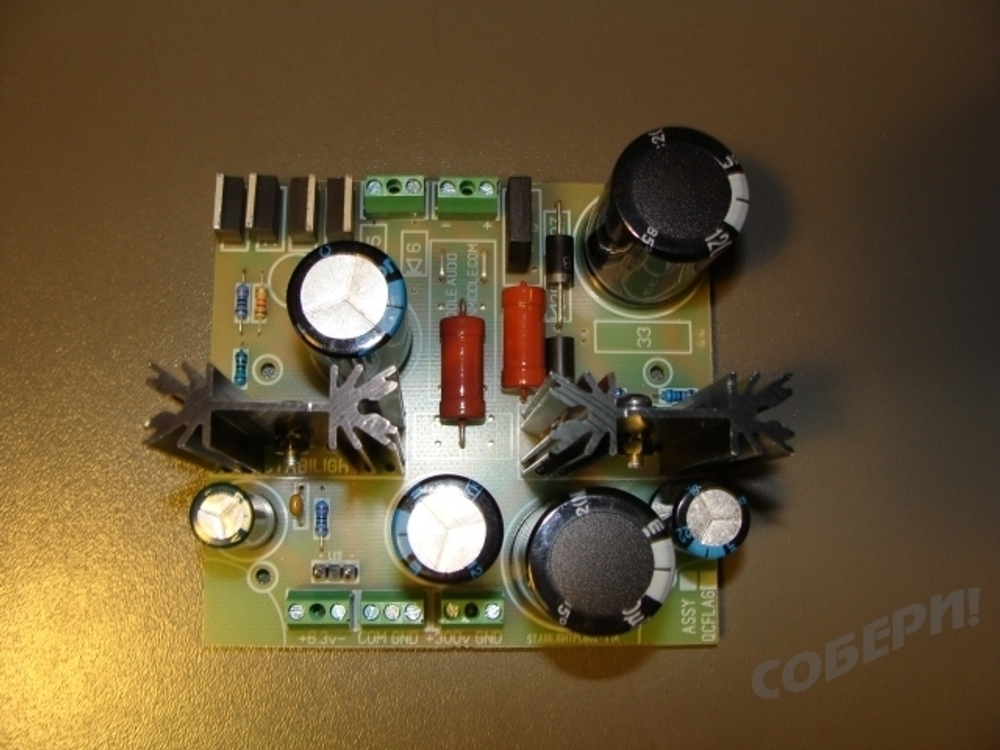

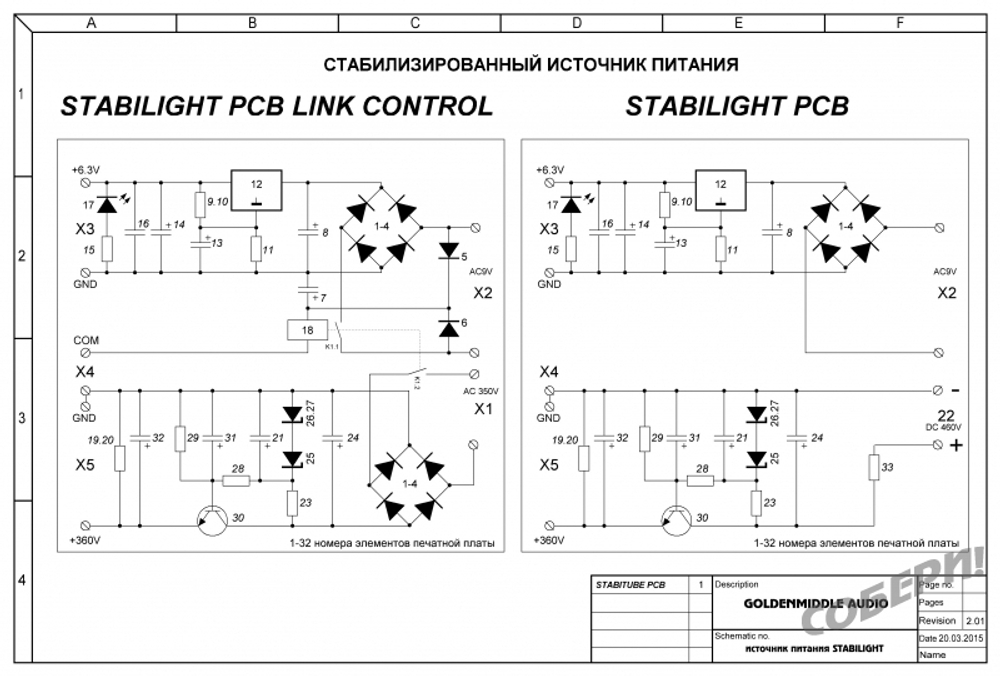

"STABILIGHT" стабилизированный полупроводниковый источник питания  для лампового фонокорректора, лампового усилителя печатная плата с принципиальной схемой и указанием номиналов комплектующих

КОМПЛЕКТУЮЩИЕ ДЛЯ СБОРКИ печатной платы ПРИОБРЕТАЮТСЯ ОТДЕЛЬНО!

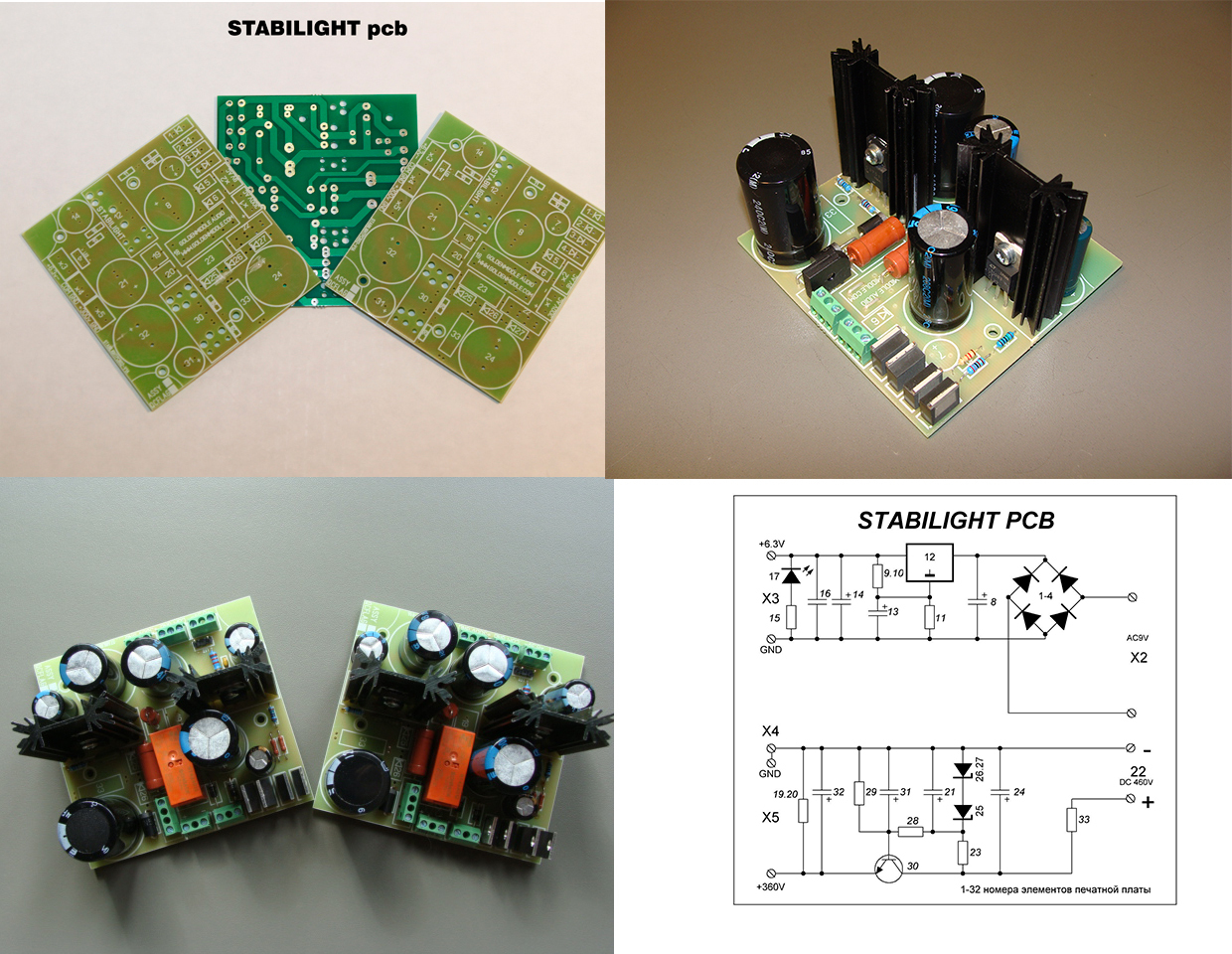

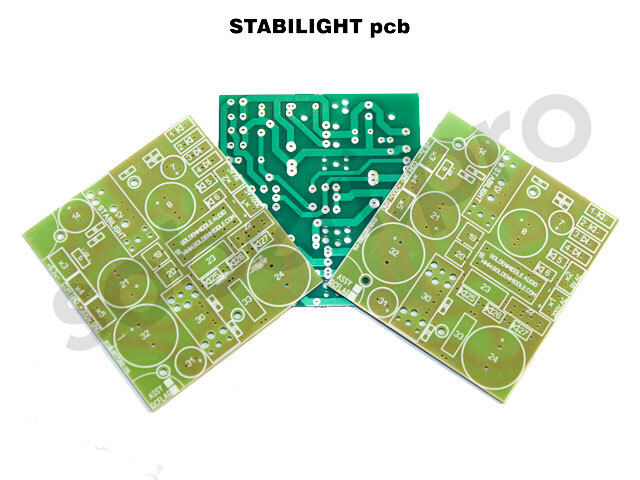

размеры печатной платы 90 x 68 мм толщина стеклотекстолита 2,0мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Высоковольтный источник анодного питания:

  • Входное напряжение AC от 100 до 330 В (обязательно использовать трансформатор)
  • Выходное напряжение (10 фиксированных напряжений анодного питания (120 В, 150 В, 180 В, 200 В, 270 В, 300 В, 320 В, 330 В, 350 В, 380 В)) при соответствующем напряжении на входе.
  • Нестабильность выходного напряжения 2,5 % после 30 - минутного прогрева при изменении входного напряжения на 50 В
  • Максимальный ток 100 мА при падении напряжения на стабилизаторе не более 75 В
  • Минимальное падение напряжение на стабилизаторе 20 В

Накальный источник питания:

  • Напряжения накала по выбору: 6,3 В или 12,6 В
  • Максимальный ток 1,5 А (на холодной лампе).
  • Возможно исполнение данного источника питания с плавной регулировкой напряжения накала.
  • Минимальное падение напряжения на стабилизаторе 2,5 В в зависимости от интегрального стабилизатора напряжения от 1,25 до 1,5 В
  • Функция дистанционного управления стабилизатором напряжения (LinkControl)

Выходные напряжения данного источника питания могут быть скомбинированы исходя из таблицы:

Iн max Ua Ia max
6,3 В 1 А 150 В 0,15 А
6,3 В 1,5 А 200 В 0,15 А
6,3 В 3 А 250 В 0,12 А
6,3 В 5 А 300 В 0,1 А
9 В** 1,5 А 350 В 0,1 А
12,6 В 1 А 400 В 0,08 А
12,6 В 3 А 450 В 0,08 А

** - нестабилизированный

разработка и производство "Золотая Середина"
