"EQUALIGHT" ламповый фонокорректор набор для сборки: собранная печатная плата + трансформатор; переходные конденсаторы WIMA MKP-10 или SOLEN

цену уточняйте

Код товара: 5046361

Описание

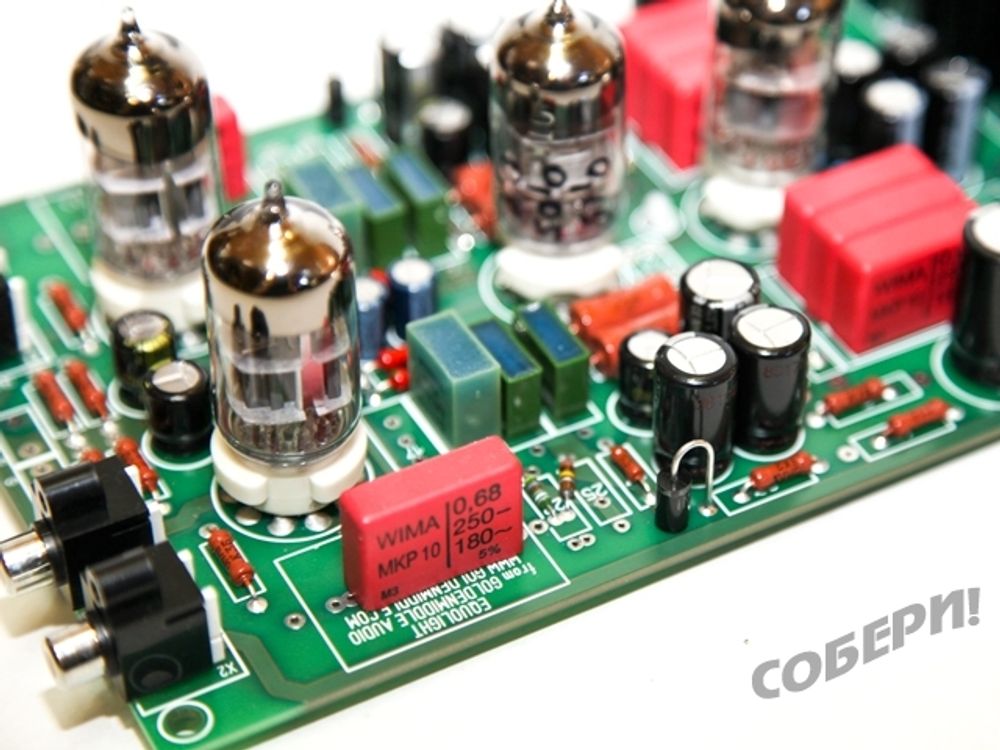

Ламповый фонокорректор для винила "EQUALIGHT"  - собранная и настроенная печатная плата с трансформатором

Набор для сборки своими руками высококачественного ММ RIAA фонокорректора для винила!

Сборка данного набора КИТ предельно проста и доступна даже начинающему!

Проверенная и надежная схема лампового фонокорректора с указанием всех необходимых режимов - обязательная составляющая каждого набора для самостоятельной сборки.

КОМПЛЕКТАЦИЯ НАБОРА КИТ лампового фонокорректора "EQUALIGHT":

  • Комплект радиоламп (6Н24П х 2 шт + 6Н2П х 1 шт + 6Н23П х 1 шт)

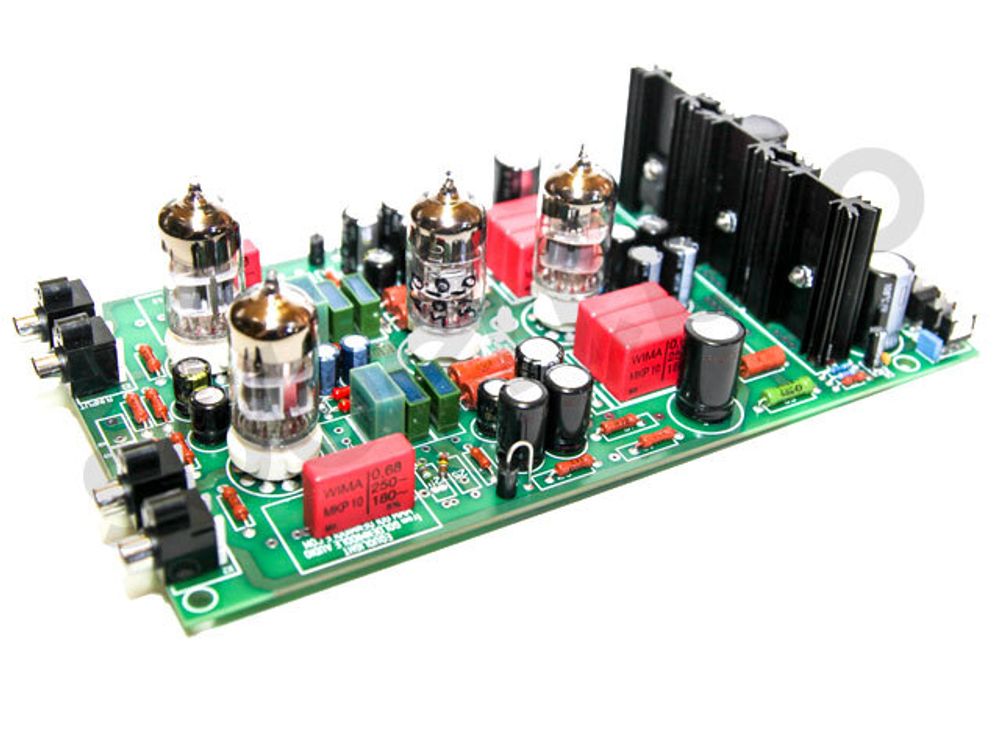

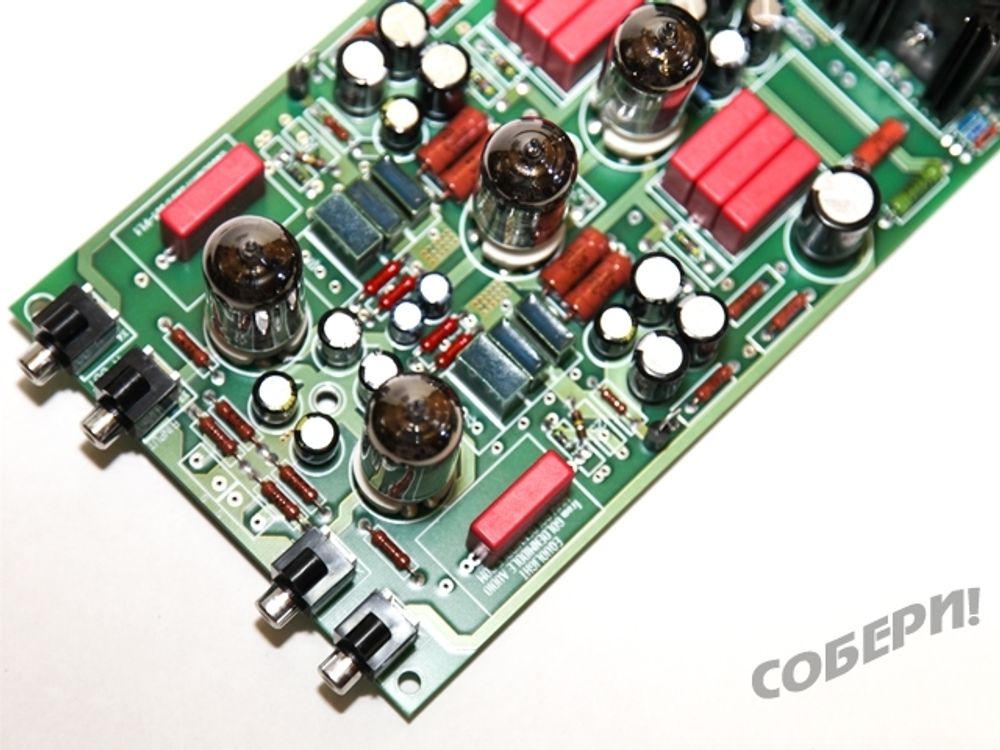

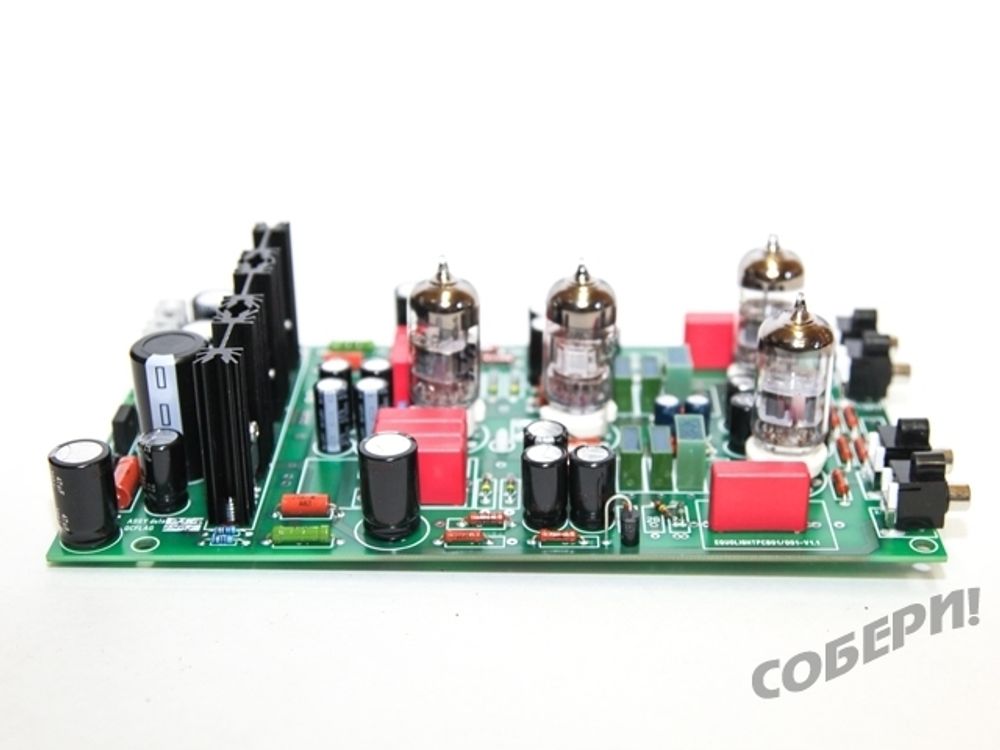

  • Собранная и настроенная печатная плата лампового фонокорректора с полупроводниковым источником питания (стеклотекстолит толщиной 2мм, толщина проводников 35 мкм) х 1 шт (ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ: печатная плата с толщиной проводников 70 мкм )
  • Переходные конденсаторы: WIMA (Германия) или SOLEN (Франция) - по выбору

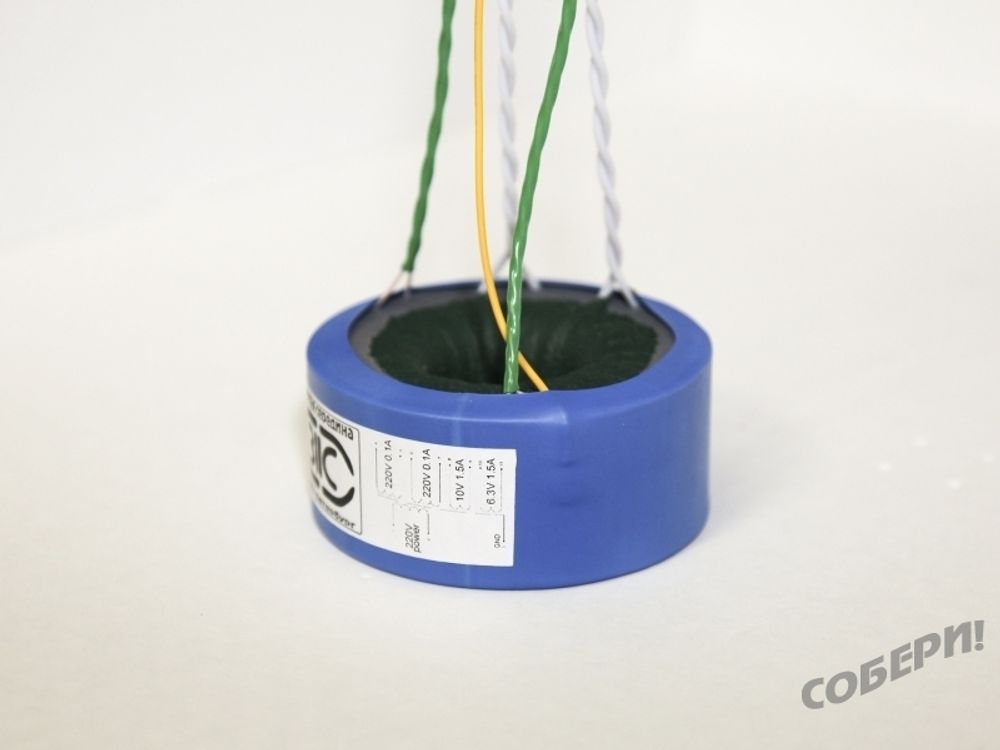

  • Тороидальный трансформатор питания х 1 шт (ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ:  экранировка трансформатора с заливкой компаундом (фото для примера))

*Все радиолампы проверены для использования в данном фонокорректоре. Точность подбора всех электронных компонентов 0,5 %.  Установка печатной платы в корпус и окончательная сборка фонокорректора производится самостоятельно.

ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ: Корпус (сталь толщиной 1,5 мм) порошковая краска , габаритные размеры 300 х 165 х В105 мм

  • Лицевая панель для корпуса
  • Внутренняя перегодка
  • Комплект фурнитуры для корпуса

Данный фонокорректор собран полностью на триодах, на входе применяется каскад  SRPP с высокими динамическими характеристиками. Сосредоточенная цепь пассивной коррекции без использования ООС (Stanley P. Lipshitz). Полностью стабилизированный полупроводниковый источник питания с двойной стабилизацией накала.

Используемые радиолампы: 6Н24П х 2 шт + 6Н2П х 1 шт + 6Н23П х 1 шт
Коэффициент усиления (1 КГц): 45 Дб
Перегрузочная способность: 40 Дб
Номинальное входное напряжение: 3 мВ (MM)
Номинальное входное сопротивление: 47 КОм
Отношение сигнал / шум: не хуже <-74 Дб
Отклонение от АЧХ RIAA: max ± 0,5 Дб
Минимальное сопротивление нагpузки (-1,5 Дб): 5 КОм
Номинальное сопротивление нагрузки: 30 КОм
Коэффициент нелинейных искажений при выходном напряжении 500 мВ: не хуже <0,015% на частоте 1 KГц

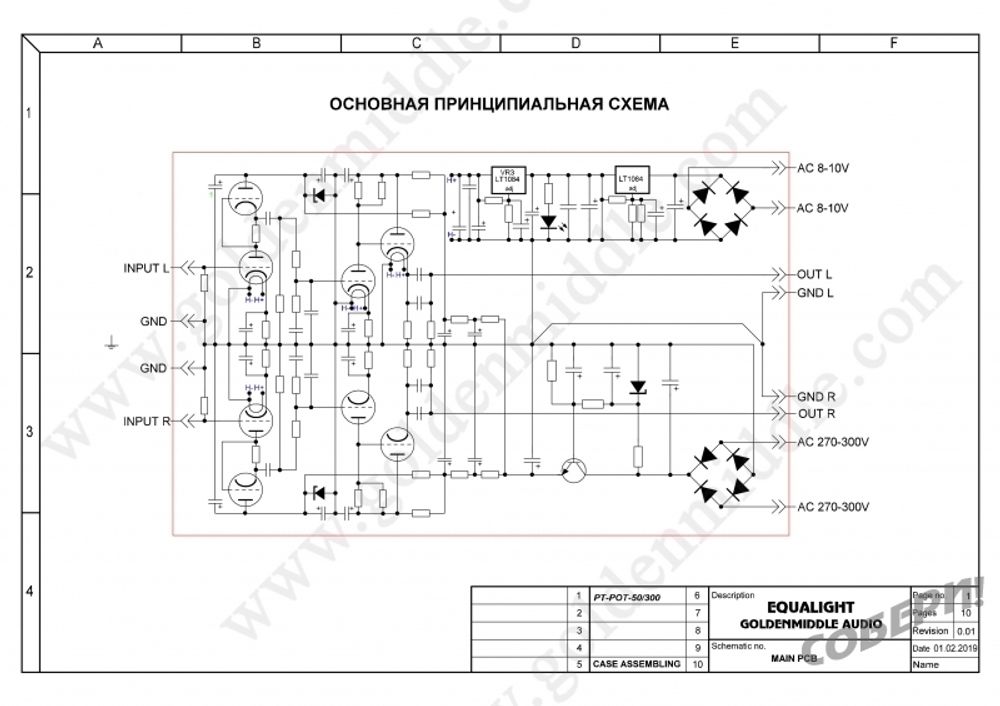

Ламповый фонокорректор "EQUALIGHT" принципиальная схема

Разработка и производство "Золотая Середина" . Производитель оставляет за собой право вносить в изделия изменения, не влияющие на основные технические характеристики.

Работоспособность изделия гарантируется только в комплектации производителя. В случае использования в процессе сборки и эксплуатации элементов и электронных компонентов, не входящих в состав набора, работоспособность не гарантируется, техническая поддержка не оказываетсяи претензии не принимаются.



канал СОБЕРИ.ПРО-фессионально! http://www.vestnikara.spb.ru/vestn/n4/phono.htm

Если Вы хотите собрать фонокорректор для винила своими руками на радиолампе 6Н24П | 6Н2П | 6Н23П , то Вы можете заказать и купить качественный полный набор для самостоятельной сборки лампового фонокорректора в интернет магазине СОБЕРИ.ПРО-ФЕССИОНАЛЬНО с доставкой по всей России
