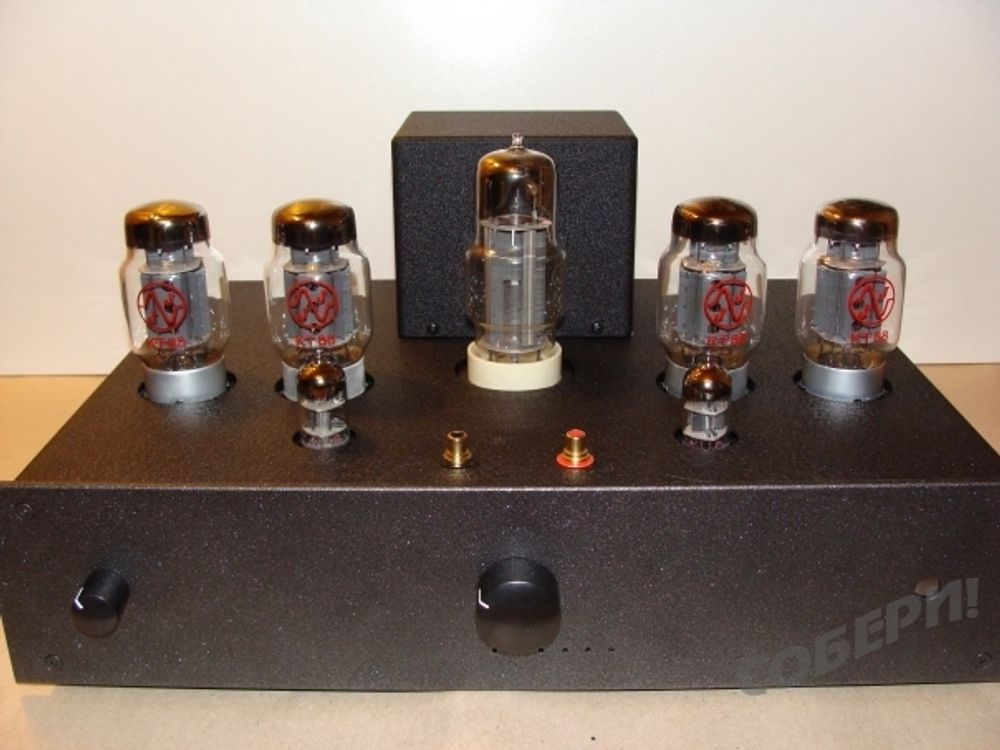

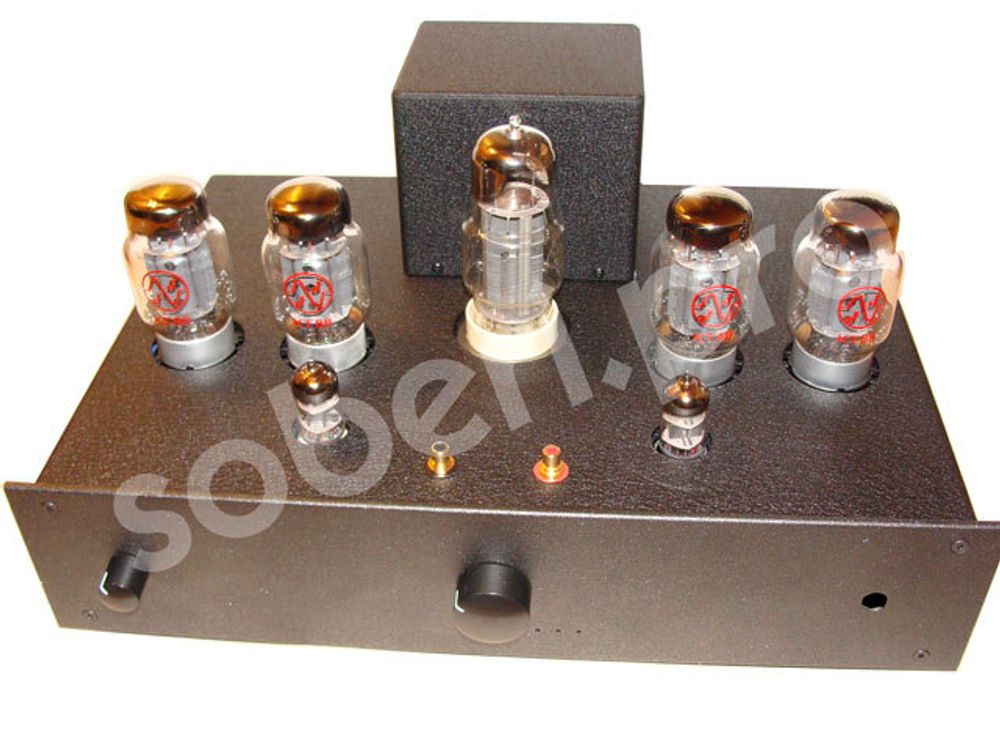

"TRAFOLINE" ламповый двухтактный усилитель мощности набор для сборки на 6550

цену уточняйте

Код товара: 4803700

Описание

ЛАМПОВЫЙ ДВУХТАКТНЫЙ ОКОНЕЧНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ "TRAFOLINE" НА РАДИОЛАМПЕ 6550 в суперультралинейном включении© с трансформаторной связью, без системы дистанционного управления

набор КИТ для самостоятельной сборки навесным монтажом

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Режим работы выходного каскада: двухтактный (PP) суперультралинейный с катодной связью класс AB
  • Номинальное входное напряжение: 1,5 В
  • Максимальная выходная мощность: 50 Вт @ 8 Ом КНИ 3 %
  • Номинальная выходная мощность RMS (1 КГц): 40 Вт
  • Номинальное входное сопротивление: 100 КОм
  • Сопротивление подключаемой нагрузки: 4 / 8 / 16 Ом
  • Отношение сигнал / шум не хуже -88 Дб
  • Максимальное отклонение от линейной АЧХ (15 Гц - 30 КГц): 1,0 Дб
  • Максимальная потребляемая мощность: 250 Вт
  • Частотный диапазон -3 Дб: 15 Гц - 45 КГц
  • Система плавного пуска Soft-start с задержкой для продления срока службы радиоламп
  • Стабилизированный источник питания драйвера (предвыходного каскада)
  • Энергоемкий источник питания с дроссельным фильтром отдельно для каждого канала

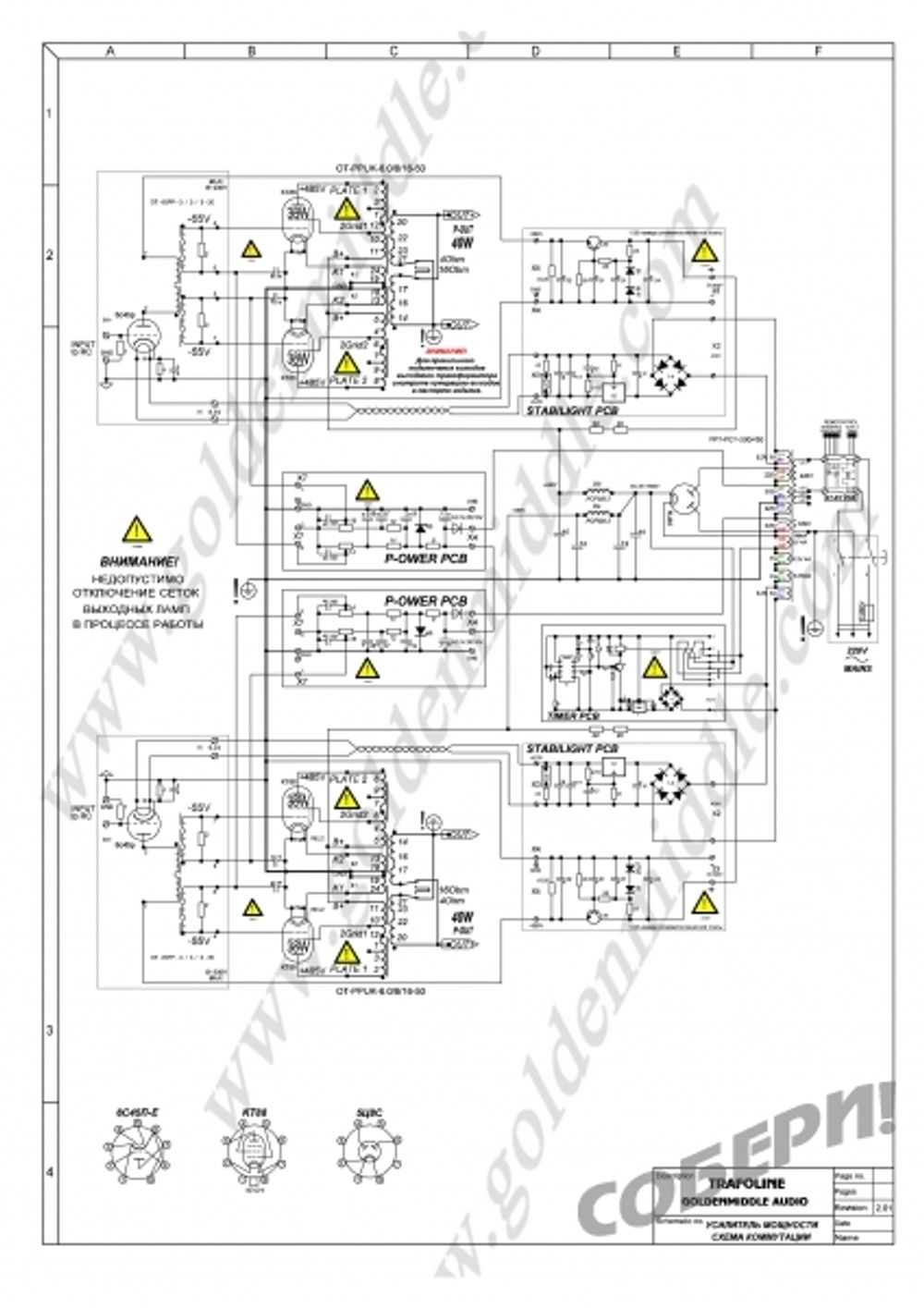

"TRAFOLINE" ламповый двухтактный усилитель мощности принципиальная схема 1

"TRAFOLINE" ламповый двухтактный усилитель мощности принципиальная схема 2

КОМПЛЕКТАЦИЯ НАБОРА КИТ:

  • Радиолампы 6550JJ 4 штуки + 6С45П 2 штуки + 5Ц8С 1 штука
  • Корпус с комплектом фурнитуры.

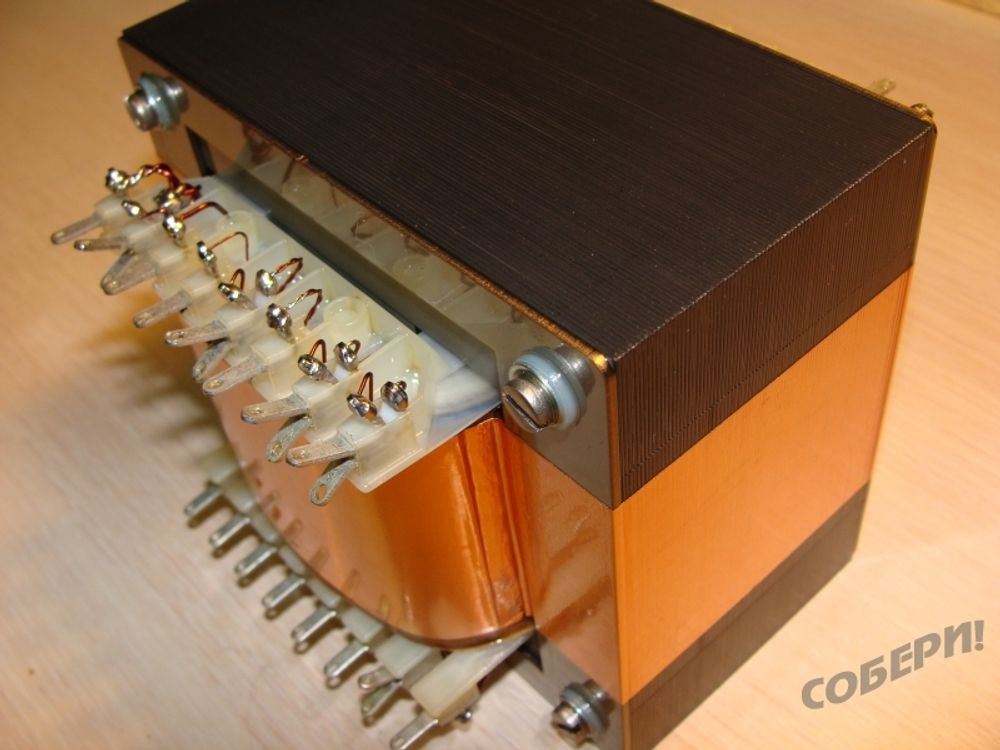

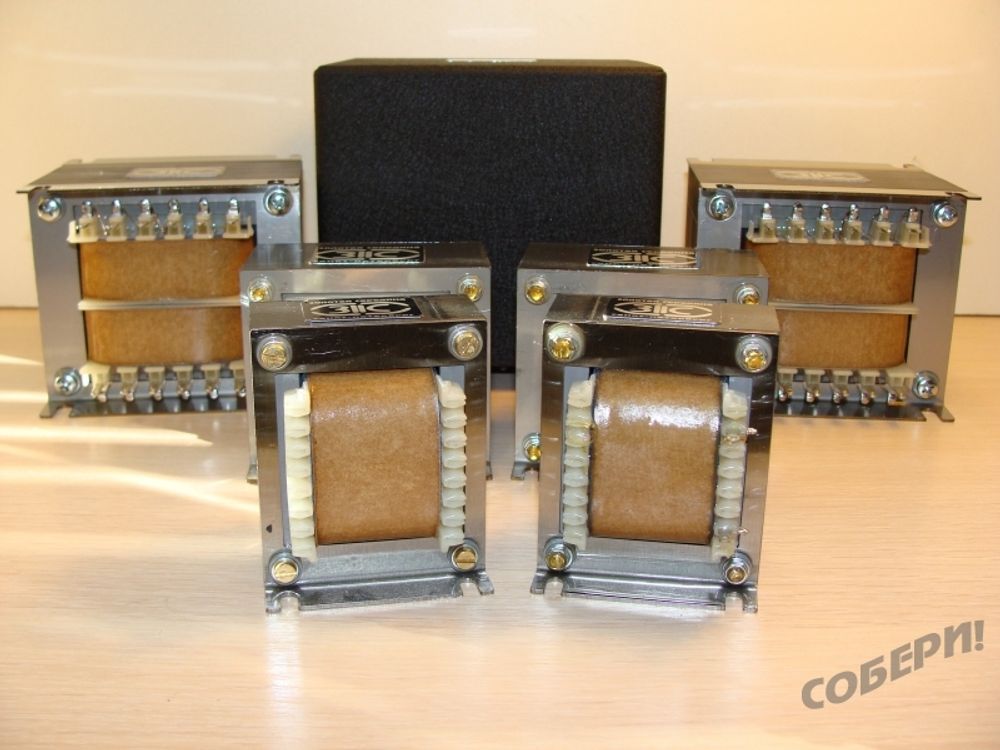

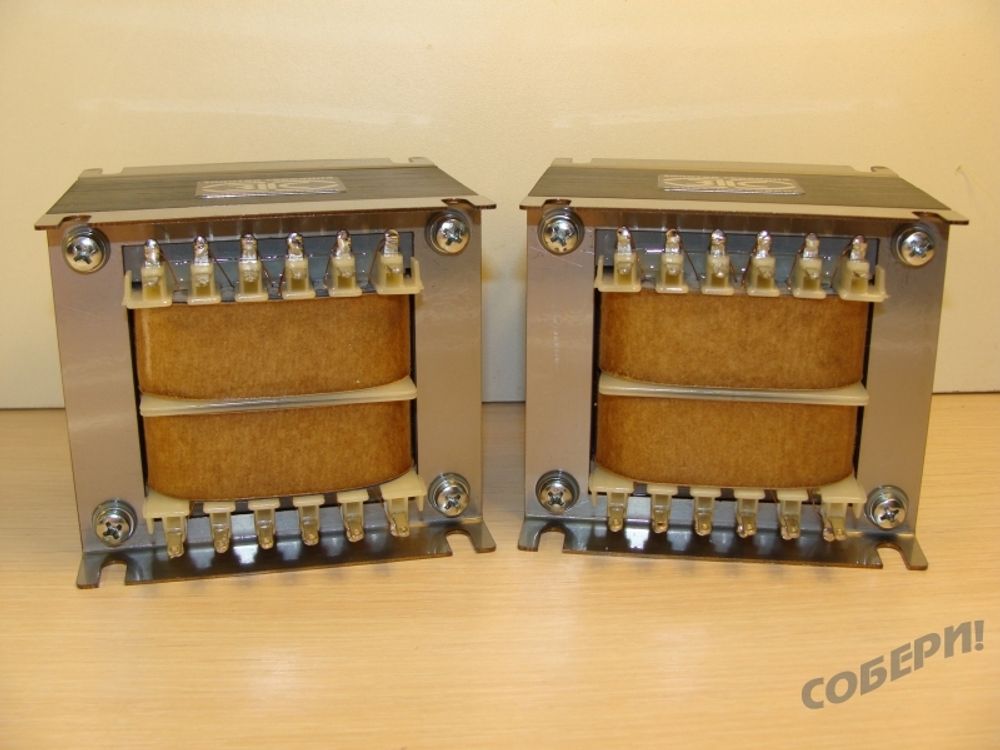

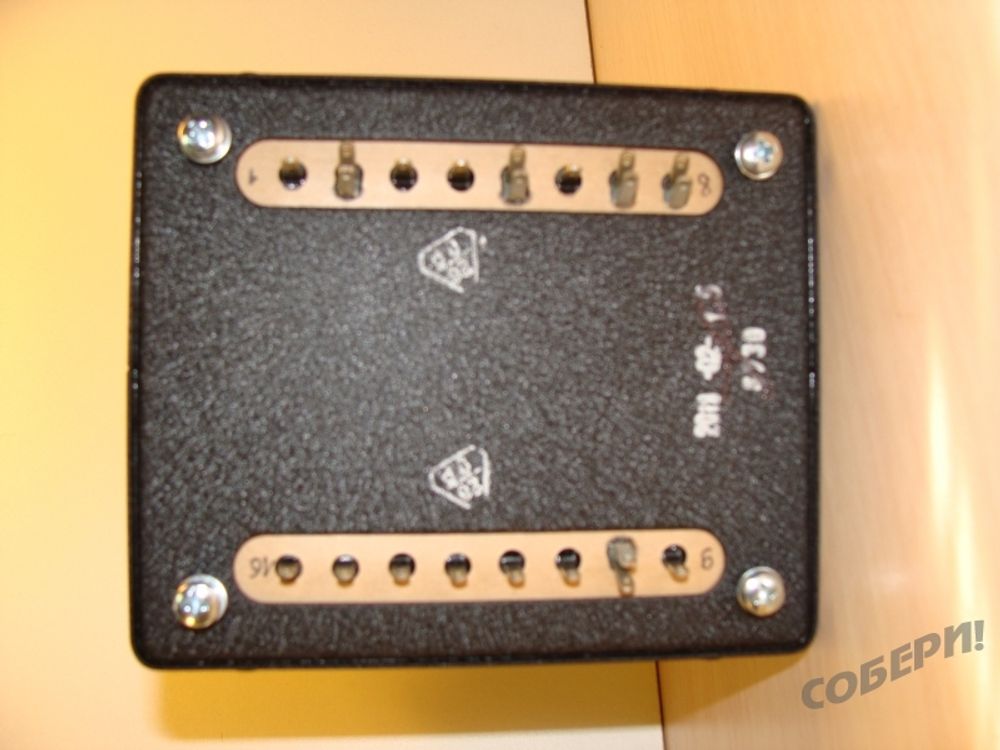

  • Моточные изделия. Высококачественные трансформаторы и дроссели, разработанные специально для данного усилителя, изготовлены на магнитопроводе M165-35S (сталь М6 отожженная) производства Германия, каждый вывод подписан и указан на схеме (перепутать невозможно)

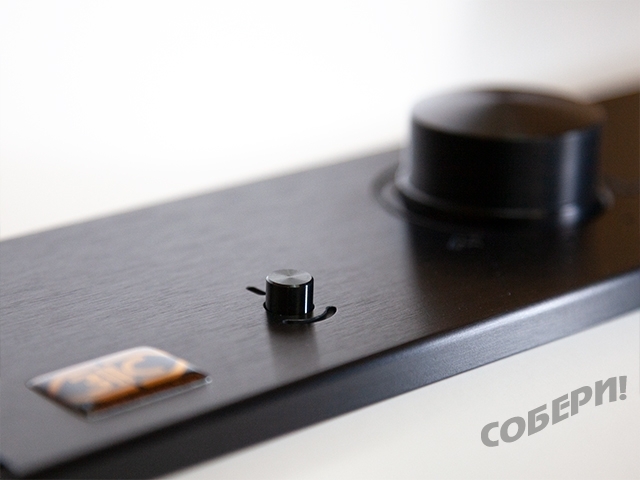

  • Лицевая панель для корпуса из анодированного алюминия (по дополнительному запросу)

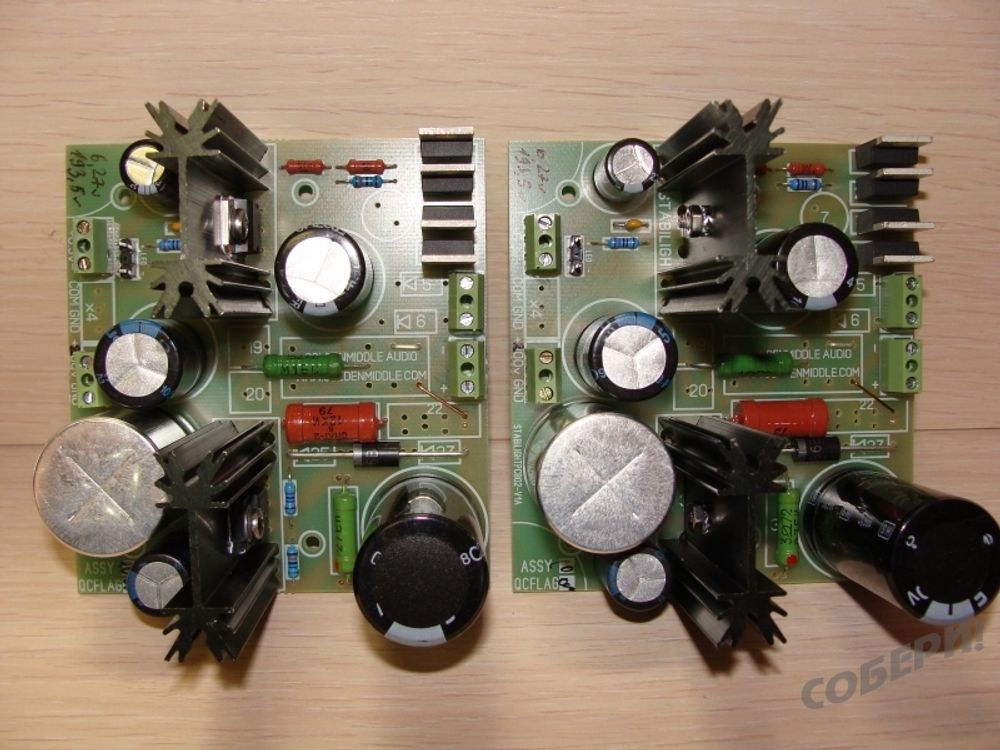

  • Печатная плата полупроводникового стабилизированного источника питания "STABILIGHT" 85 мм х 90 мм х 2 шт;

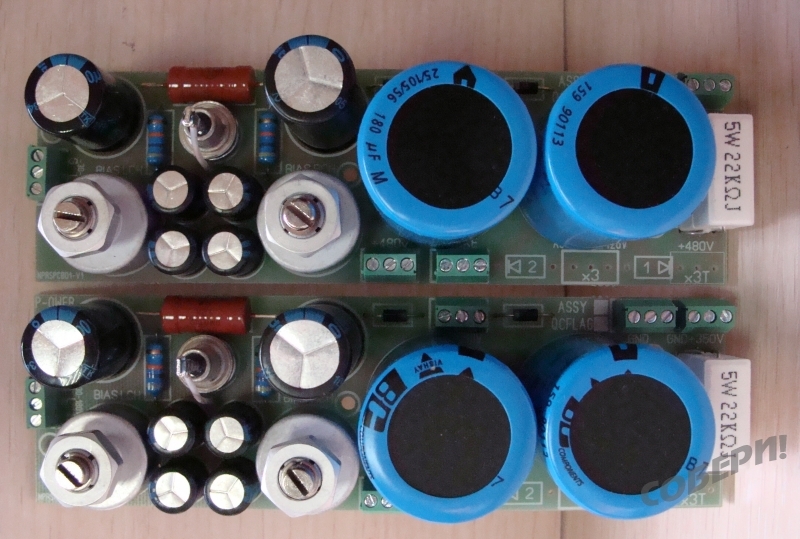

  • Печатная плата источника питания "P-OWER" 45 мм х 150 мм х 2 шт;

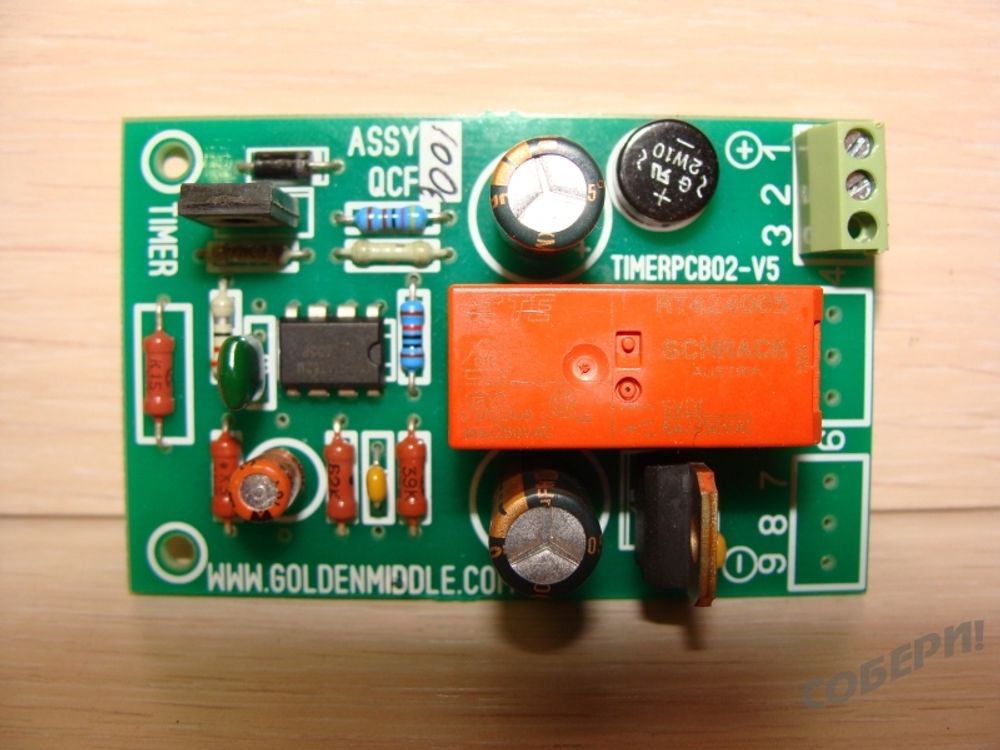

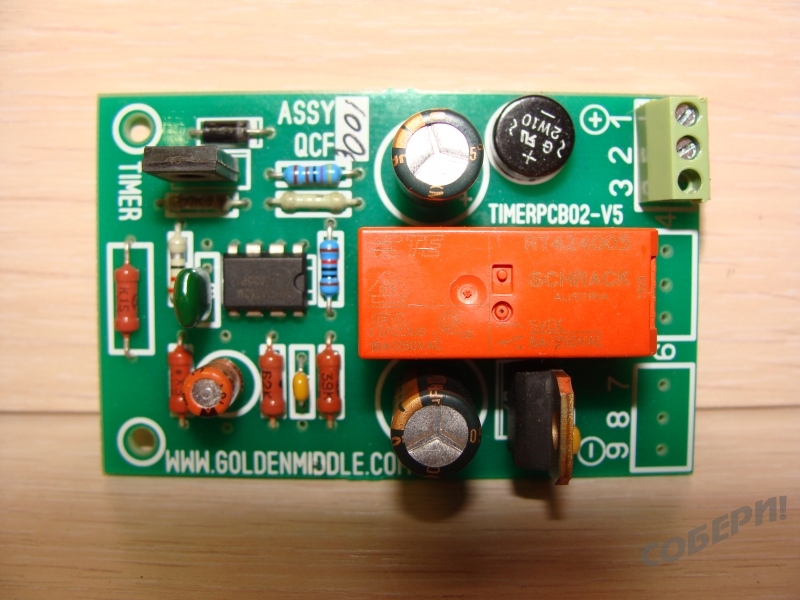

  • Печатная плата таймера задержки анодного питания 45 мм х 70 мм х 1 шт;
  • Полный комплект всех необходимых для сборки электронных компонентов;
  • Регулятор громкости ALPS NOS RP20 50КОм х 1 шт;
  • Инструкция по сборке и настройке усилителя

Данный набор КИТ для самостоятельной сборки "СДЕЛАЙ СВОИМИ РУКАМИ" рассчитан на радиолюбителей, имеющих навыки и опыт сборки ламповых конструкций.

Сборка изделия и трассировка навесного монтажа производится самостоятельно.

ИЗДЕЛИЕ НА ЗАКАЗ. СРОК ПОСТАВКИ 4-6 НЕДЕЛЬ

Разработка и производство "Золотая Середина" . Производитель оставляет за собой право вносить в изделия изменения, не влияющие на основные технические характеристики.

Работоспособность изделия гарантируется только в комплектации производителя. В случае использования в процессе сборки и эксплуатации элементов и электронных компонентов, не входящих в состав набора, работоспособность не гарантируется, техническая поддержка не оказываетсяи претензии не принимаются.
