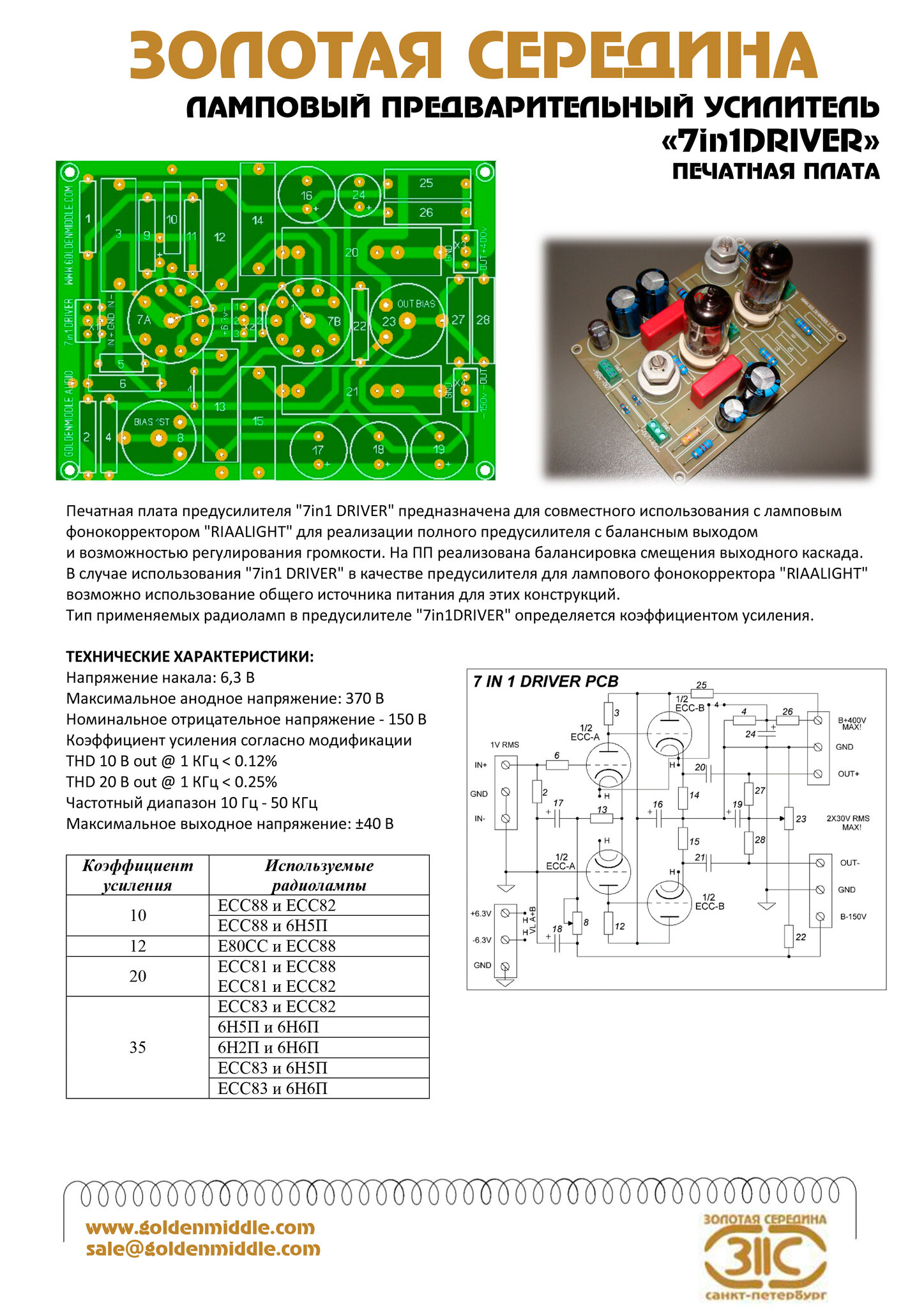

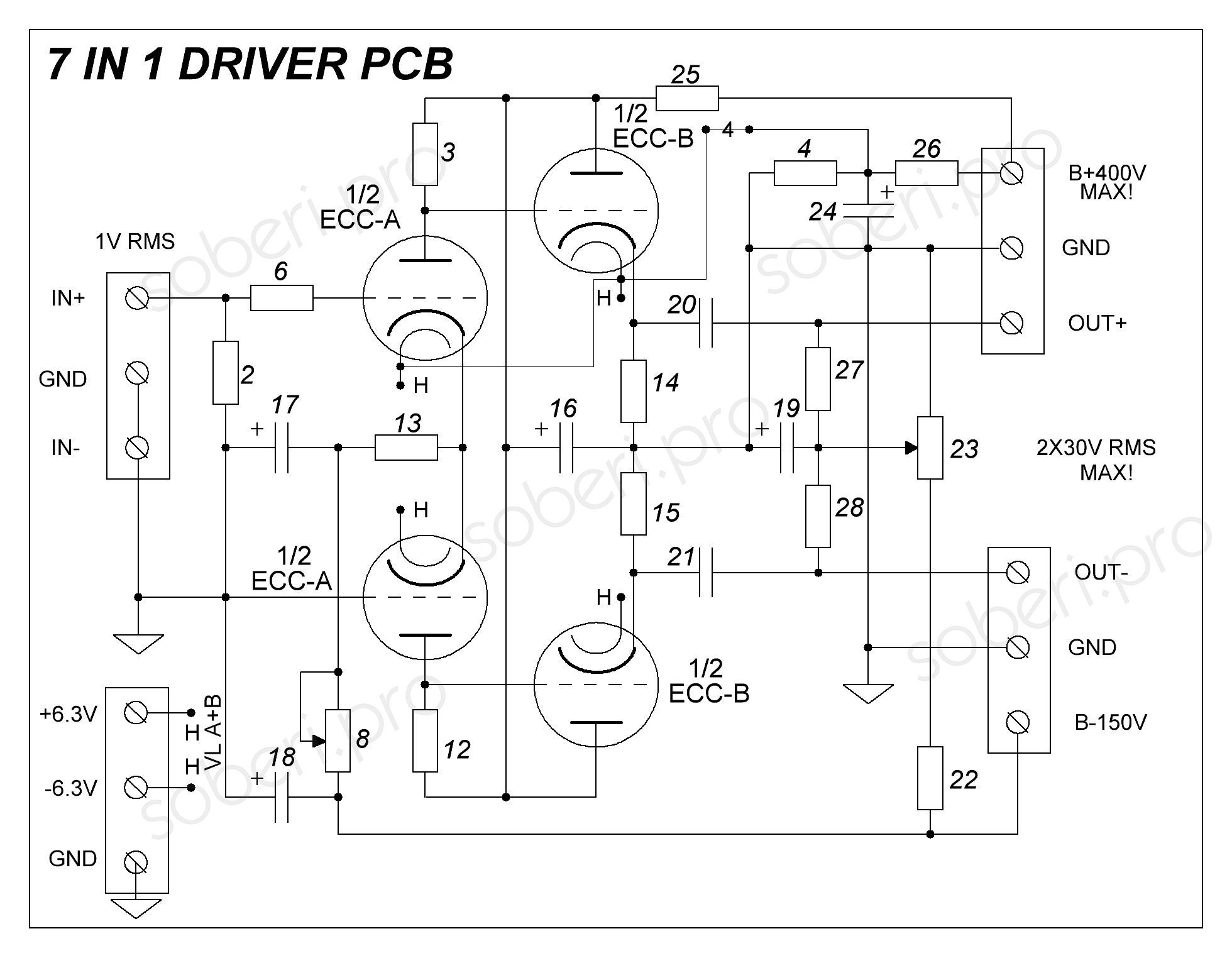

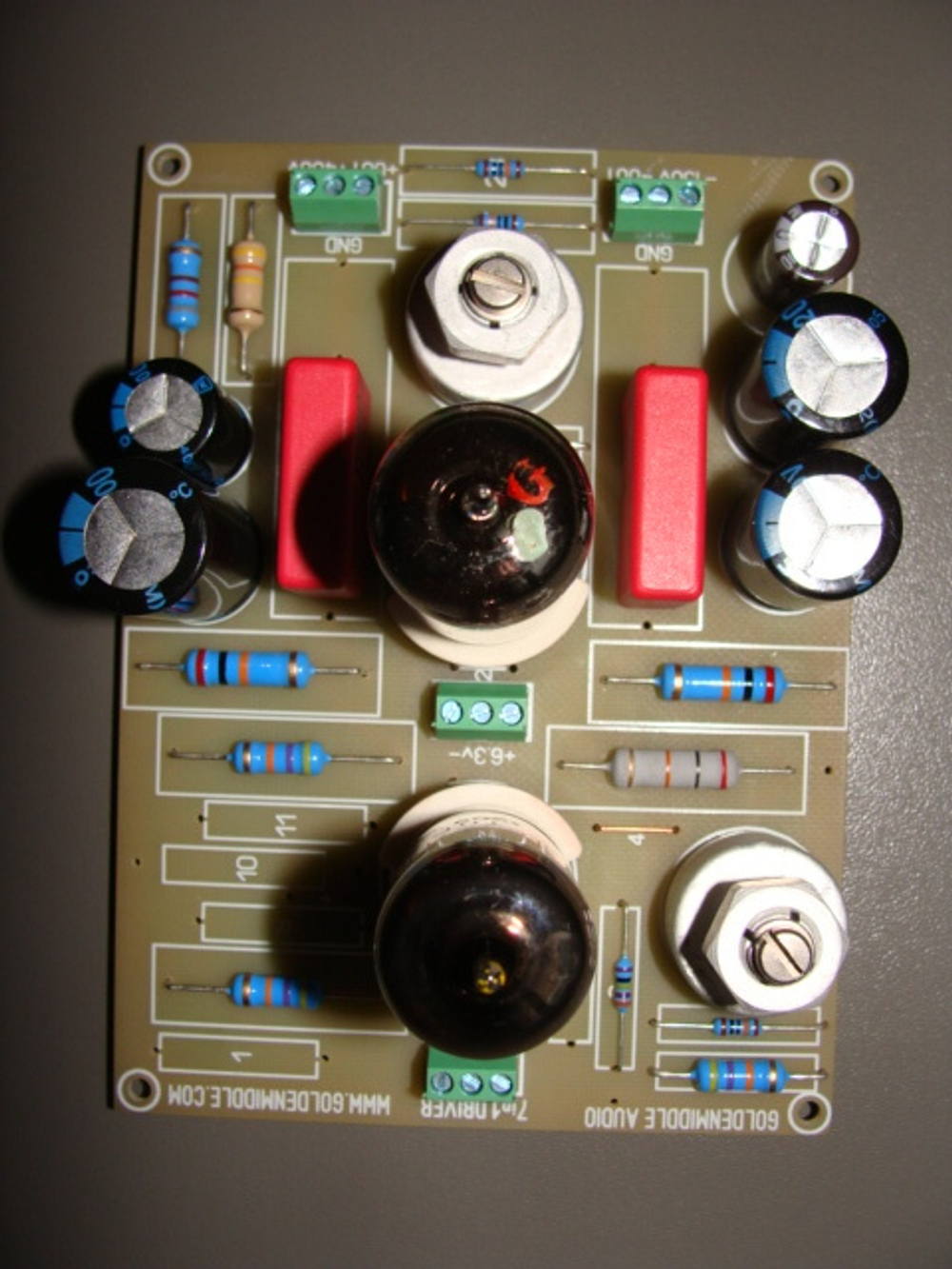

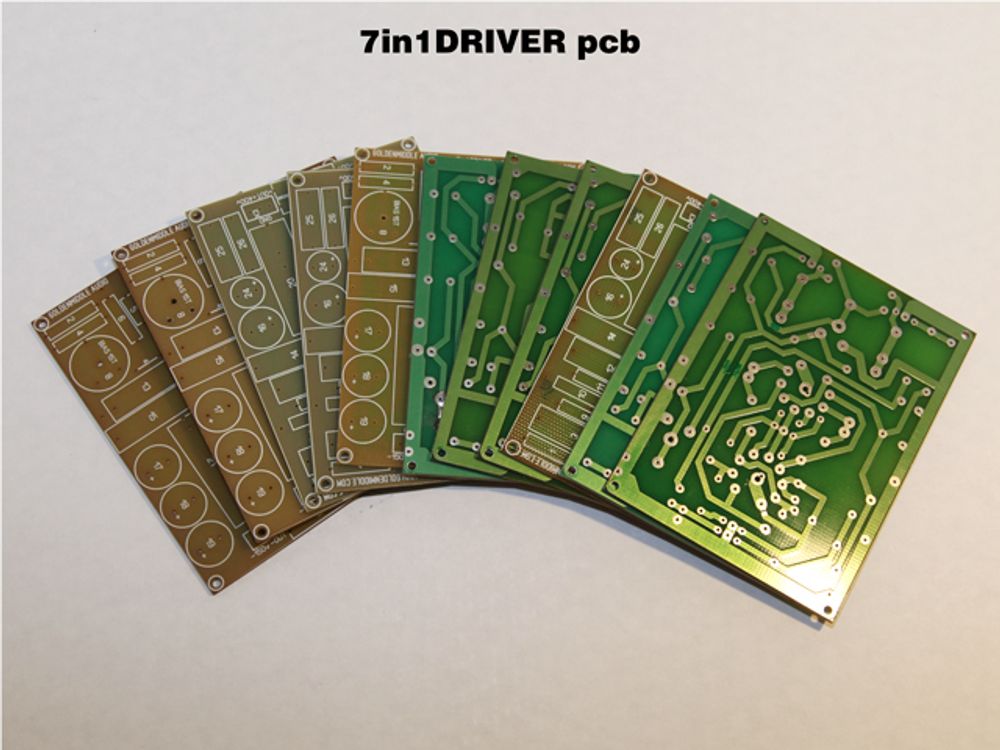

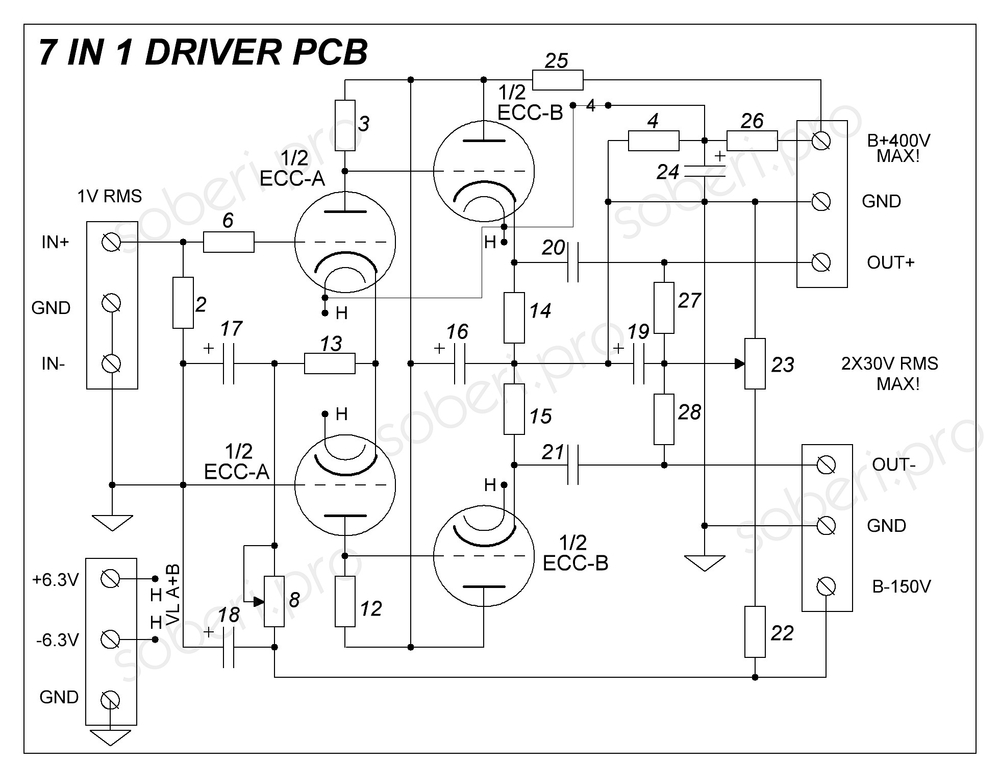

"7in1 DRIVER" ламповый предварительный усилитель - печатная плата с номиналами элементов

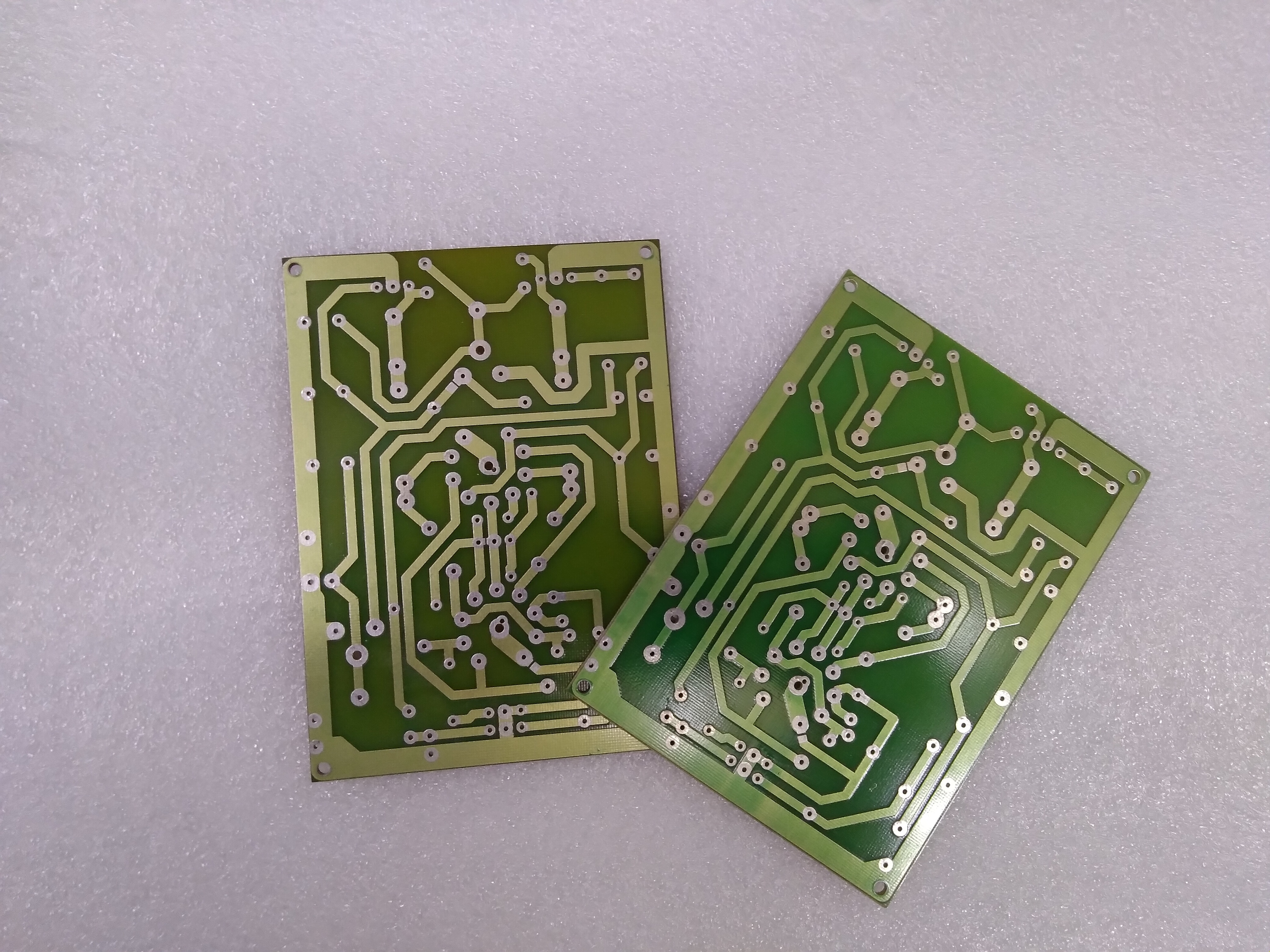

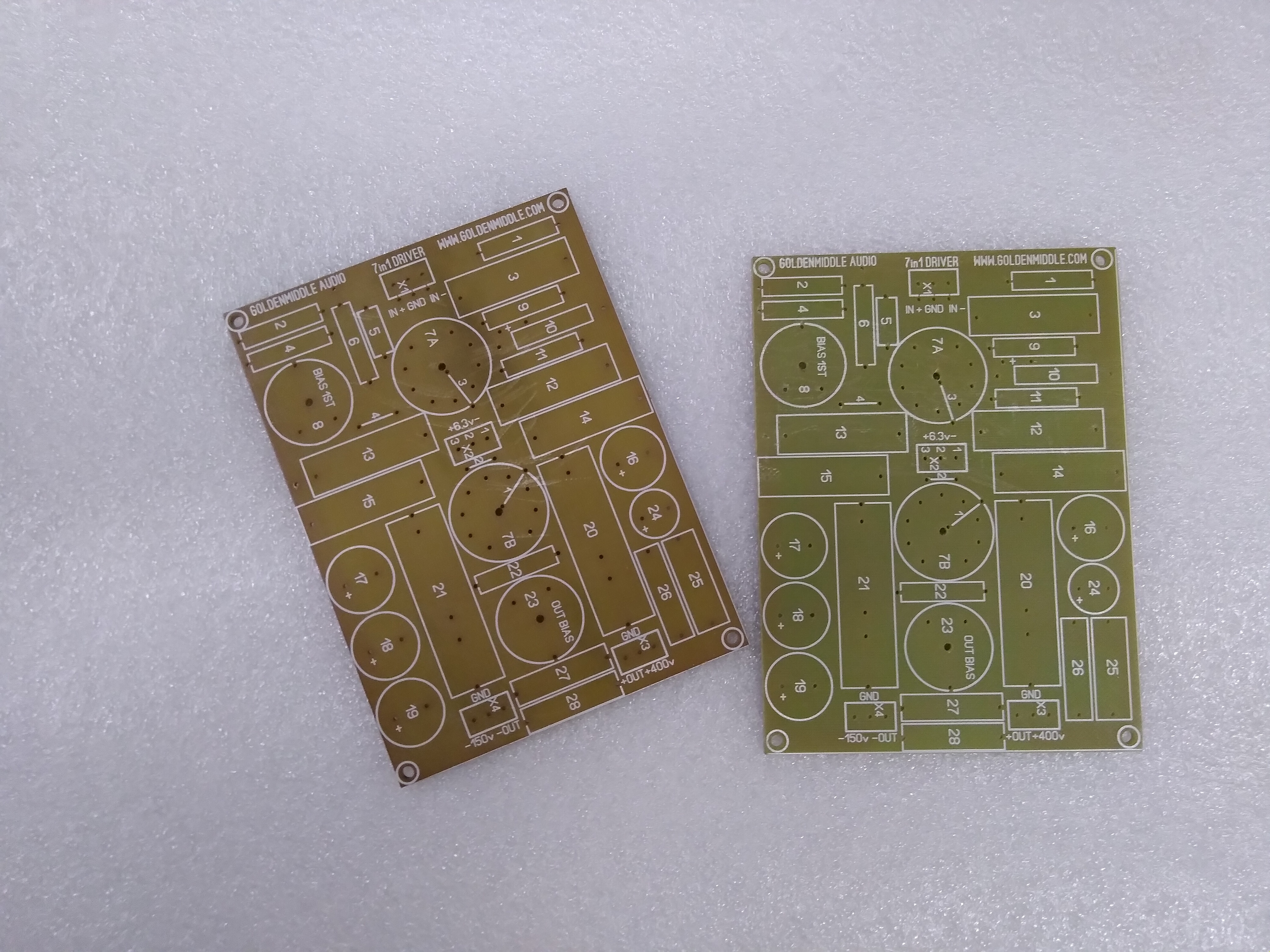

размер ПП 125 мм х 90 мм
Печатная плата предусилителя "7in1 DRIVER" предназначена для совместного использования с ламповым фонокорректором "RIAALIGHT" для реализации полного предусилителя с балансным выходоми возможностью регулирования громкости. На ПП реализована балансировка смещения выходного каскада.В случае использования "7in1 DRIVER" в качестве предусилителя для лампового фонокорректора "RIAALIGHT" возможно использование общего источника питания для этих конструкций. Тип применяемых радиоламп в предусилителе "7in1DRIVER" определяется коэффициентом усиления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Напряжение накала: 6,3 В
Максимальное анодное напряжение: 370 В
Номинальное отрицательное напряжение - 150 В
Коэффициент усиления согласно модификации
THD 10 В out @ 1 КГц < 0.12%
THD 20 В out @ 1 КГц < 0.25%
Частотный диапазон 10 Гц - 50 КГц
Максимальное выходное напряжение: ±40 В
|
Коэффициент усиления |
Используемые радиолампы |
|
10 |
ECC88 и ECC82 |
|
ECC88 и 6Н5П |
|
|
12 |
E80CC и ECC88 |
|
20 |
ECC81 и ECC88 ECC81 и ECC82 |
|
35 |
ECC83 и ECC82 |
|
6Н5П и 6Н6П |
|
|
6Н2П и 6Н6П |
|
|
ECC83 и 6Н5П |
|
|
ECC83 и 6Н6П |
КОМПЛЕКТУЮЩИЕ ДЛЯ СБОРКИ печатной платы ПРИОБРЕТАЮТСЯ ОТДЕЛЬНО!
Разработка и производство "Золотая Середина" . Производитель оставляет за собой право вносить в изделия изменения, не влияющие на основные технические характеристики.
