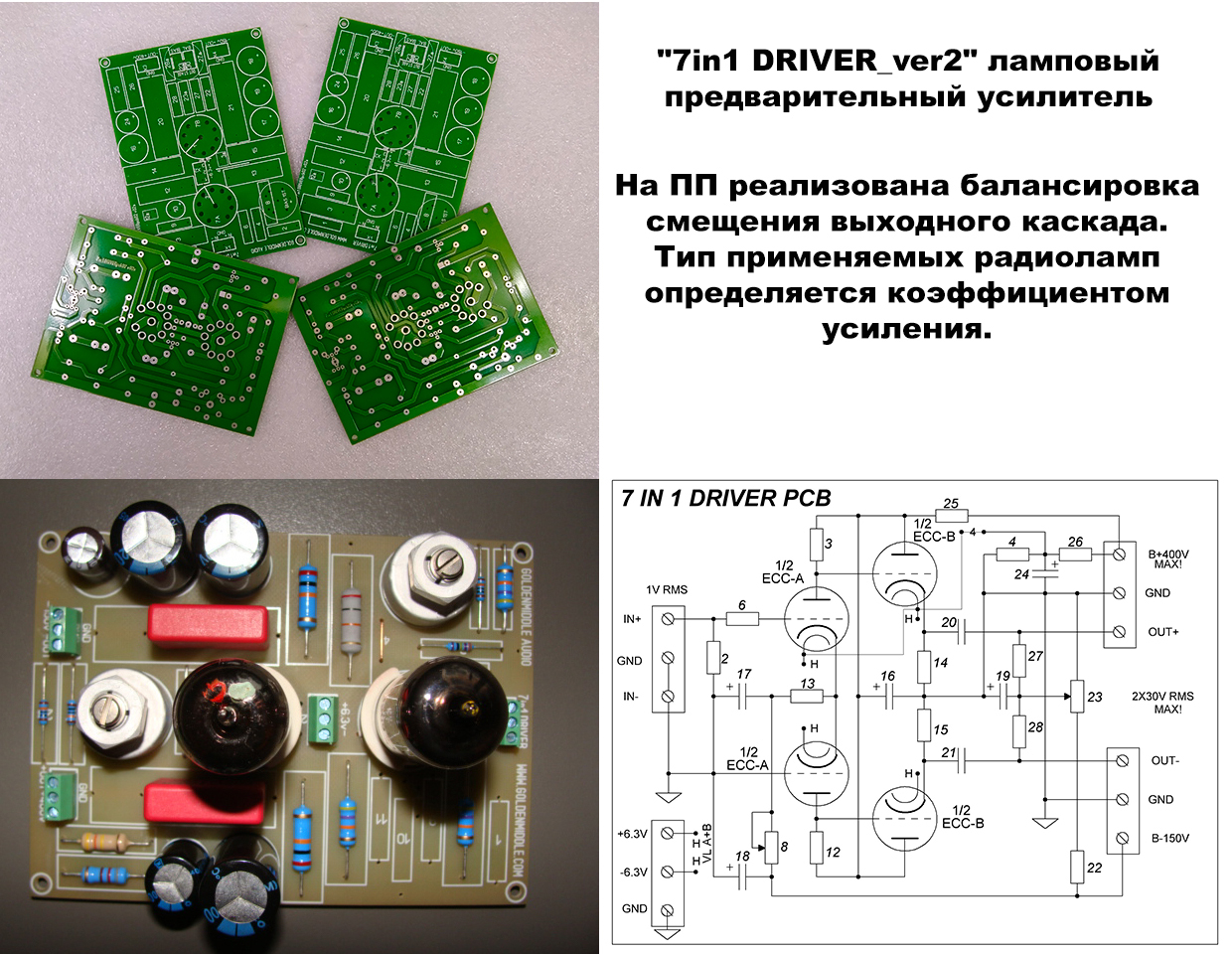

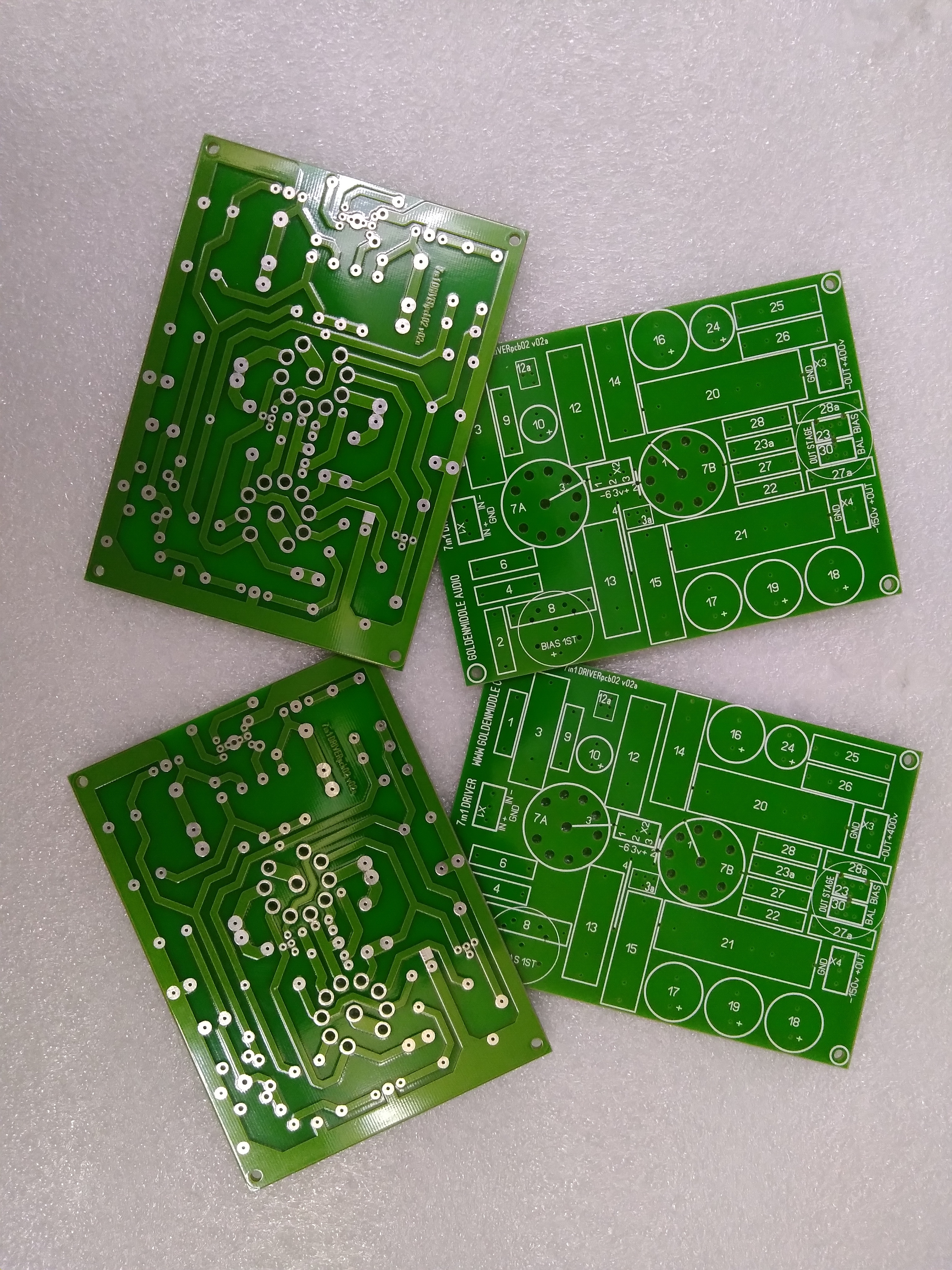

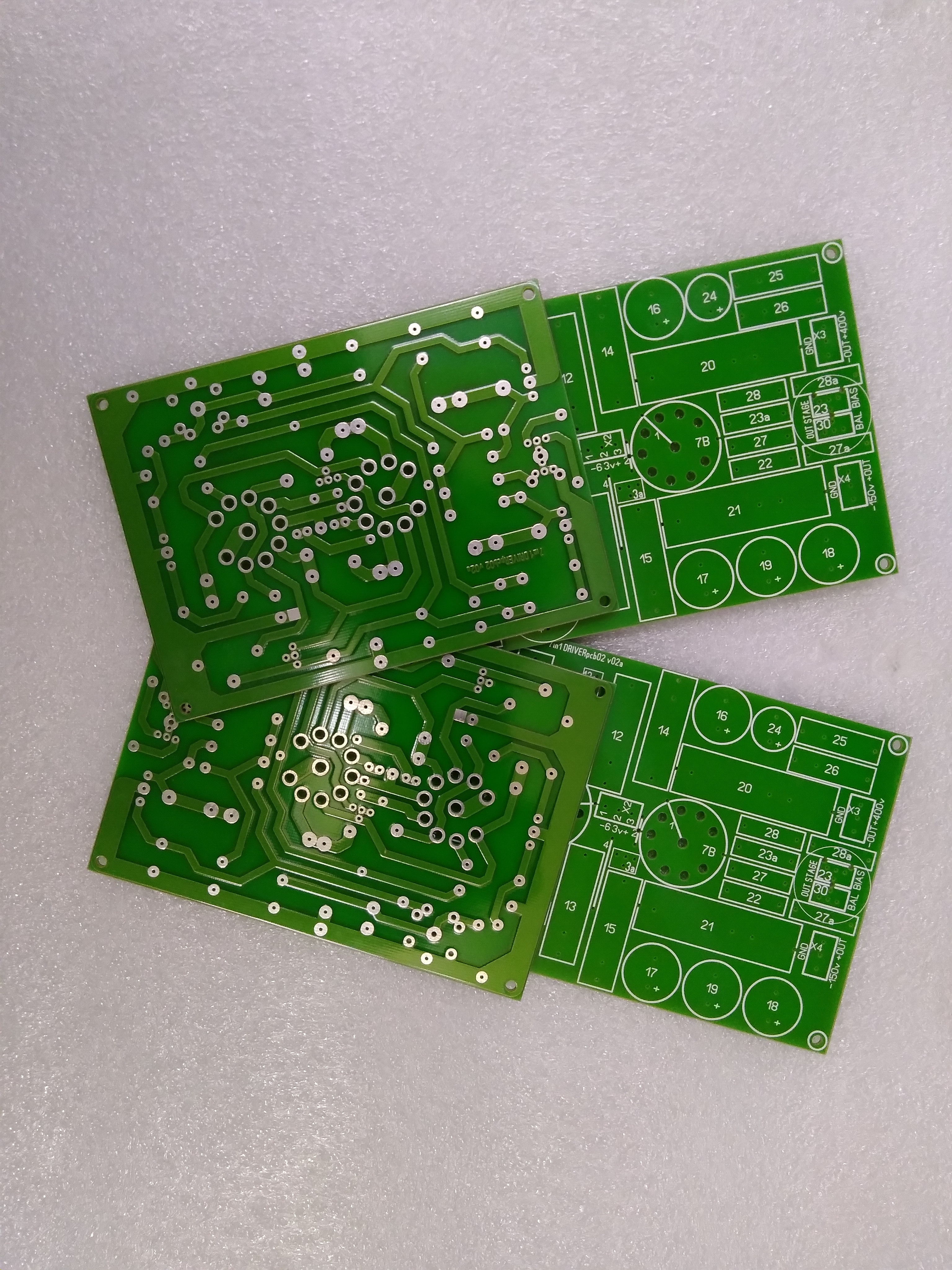

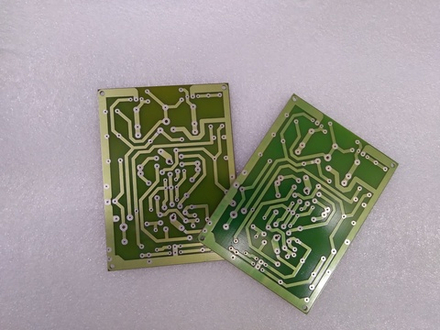

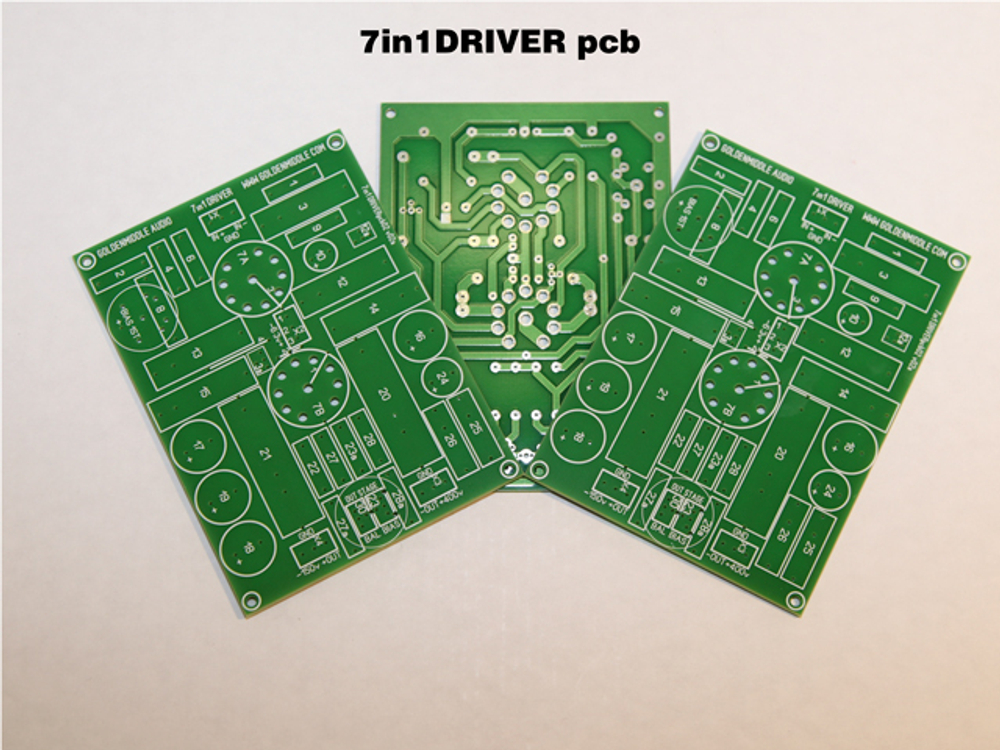

"7in1 DRIVER_ver2" ламповый предварительный усилитель - печатная плата с номиналами элементов, размер ПП 125 мм х 90 мм

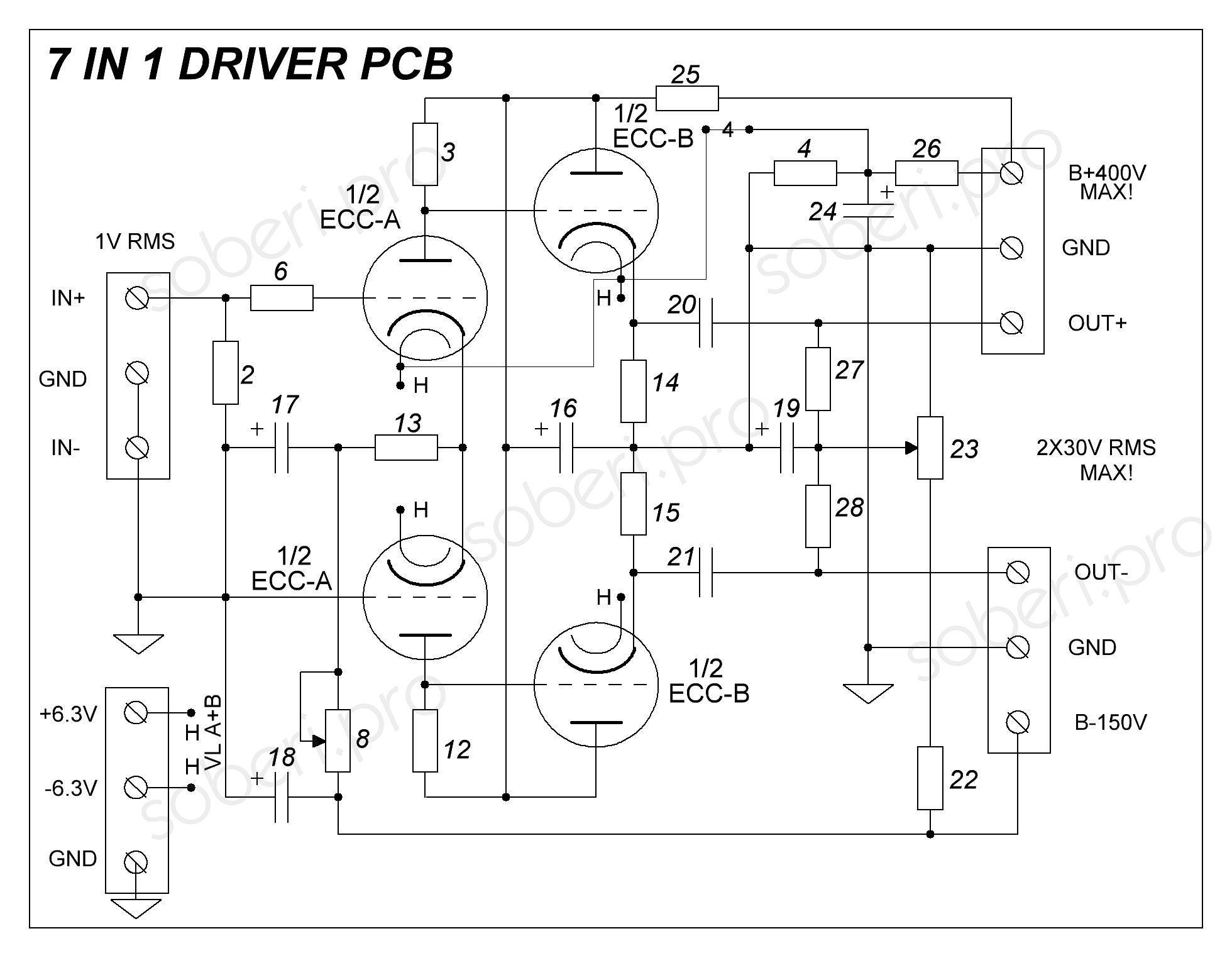

Стеклотекстолит FR4, качественная маска и маркировка, ПП отправляется с принципиальной схемой и указанием номиналов комплектующих.
Данная ПП продается ТОЛЬКО комплектом 2 штуки
Печатная плата драйвера / предусилителя для двухтактного усилителя мощности. На ПП реализована балансировка смещения выходного каскада. Тип применяемых радиоламп в предусилителе "7in1DRIVER" определяется коэффициентом усиления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Напряжение накала: 6,3 В
Максимальное анодное напряжение: 370 В
Номинальное отрицательное напряжение - 150 В
Коэффициент усиления согласно модификации
THD 10 В out @ 1 КГц < 0.12%
THD 20 В out @ 1 КГц < 0.25%
Частотный диапазон 10 Гц - 50 КГц
Максимальное выходное напряжение: ±40 В
|
Коэффициент усиления |
Используемые радиолампы |
|
10 |
ECC88 и ECC82 |
|
ECC88 и 6Н5П |
|
|
12 |
E80CC и ECC88 |
|
20 |
ECC81 и ECC88 ECC81 и ECC82 |
|
35 |
ECC83 и ECC82 |
|
6Н5П и 6Н6П |
|
|
6Н2П и 6Н6П |
|
|
ECC83 и 6Н5П |
|
|
ECC83 и 6Н6П |
КОМПЛЕКТУЮЩИЕ ДЛЯ СБОРКИ печатной платы ПРИОБРЕТАЮТСЯ ОТДЕЛЬНО!
Разработка "Золотая Середина". Производство ПП Россия, не Китай!
