"STABITUBE" ламповый регулируемый источник питания печатная плата

Код товара: 5300014

Описание

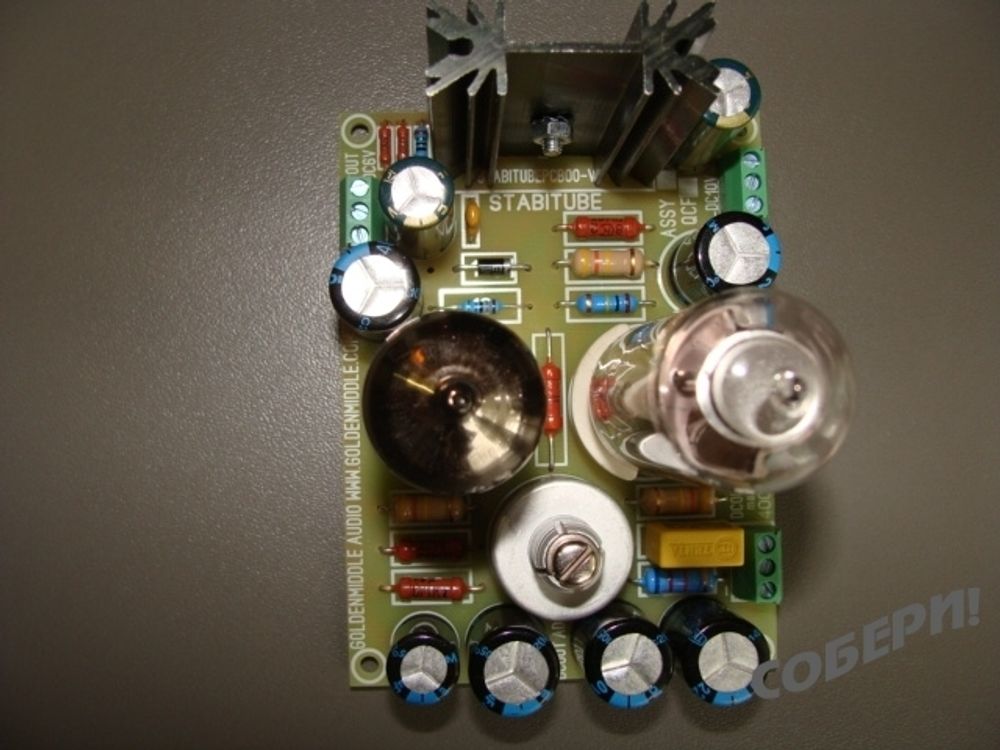

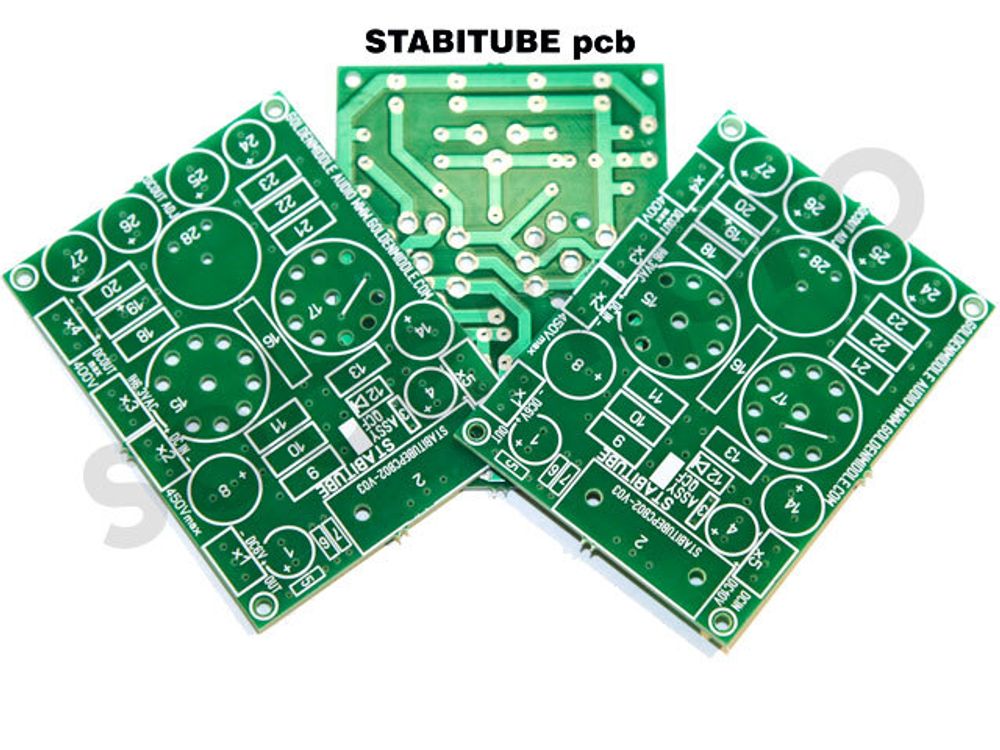

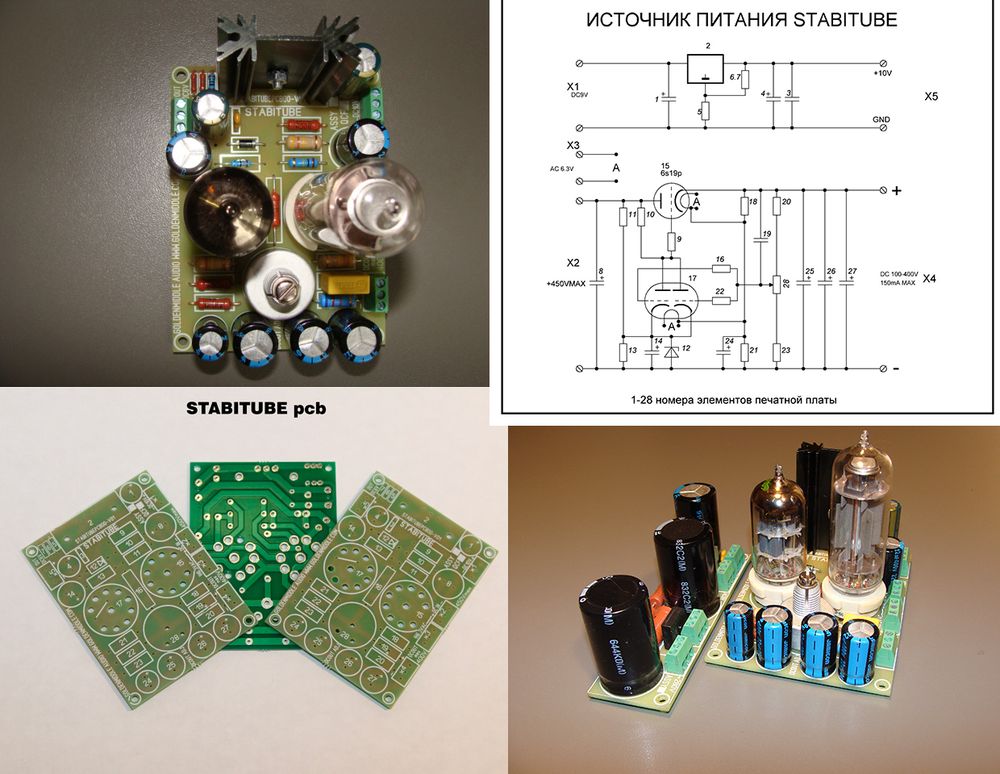

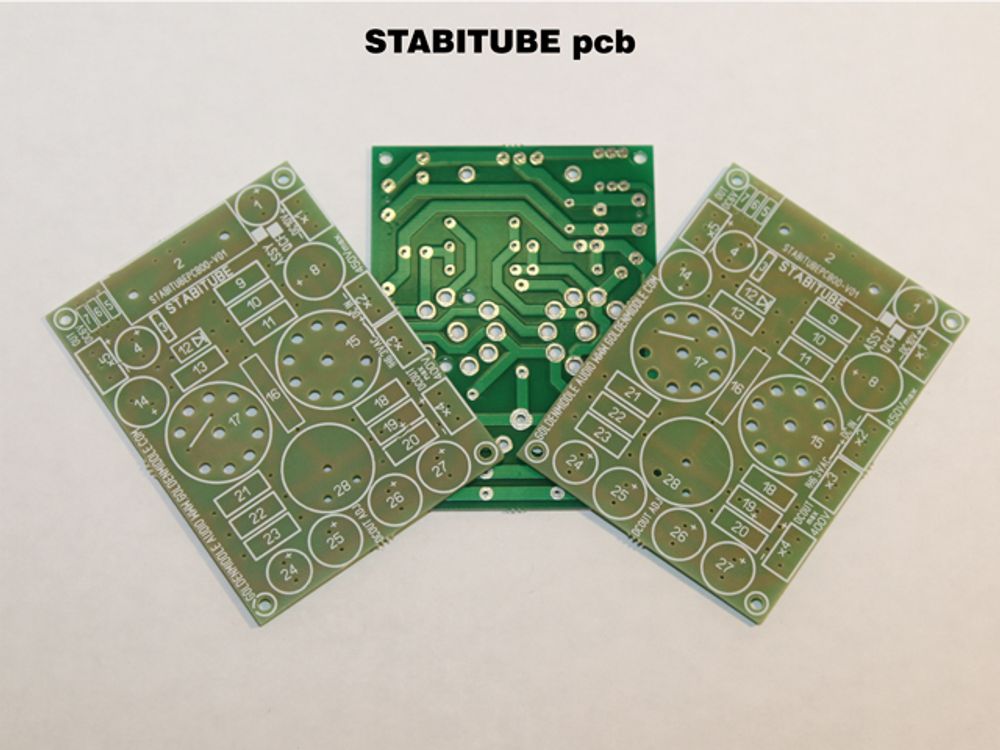

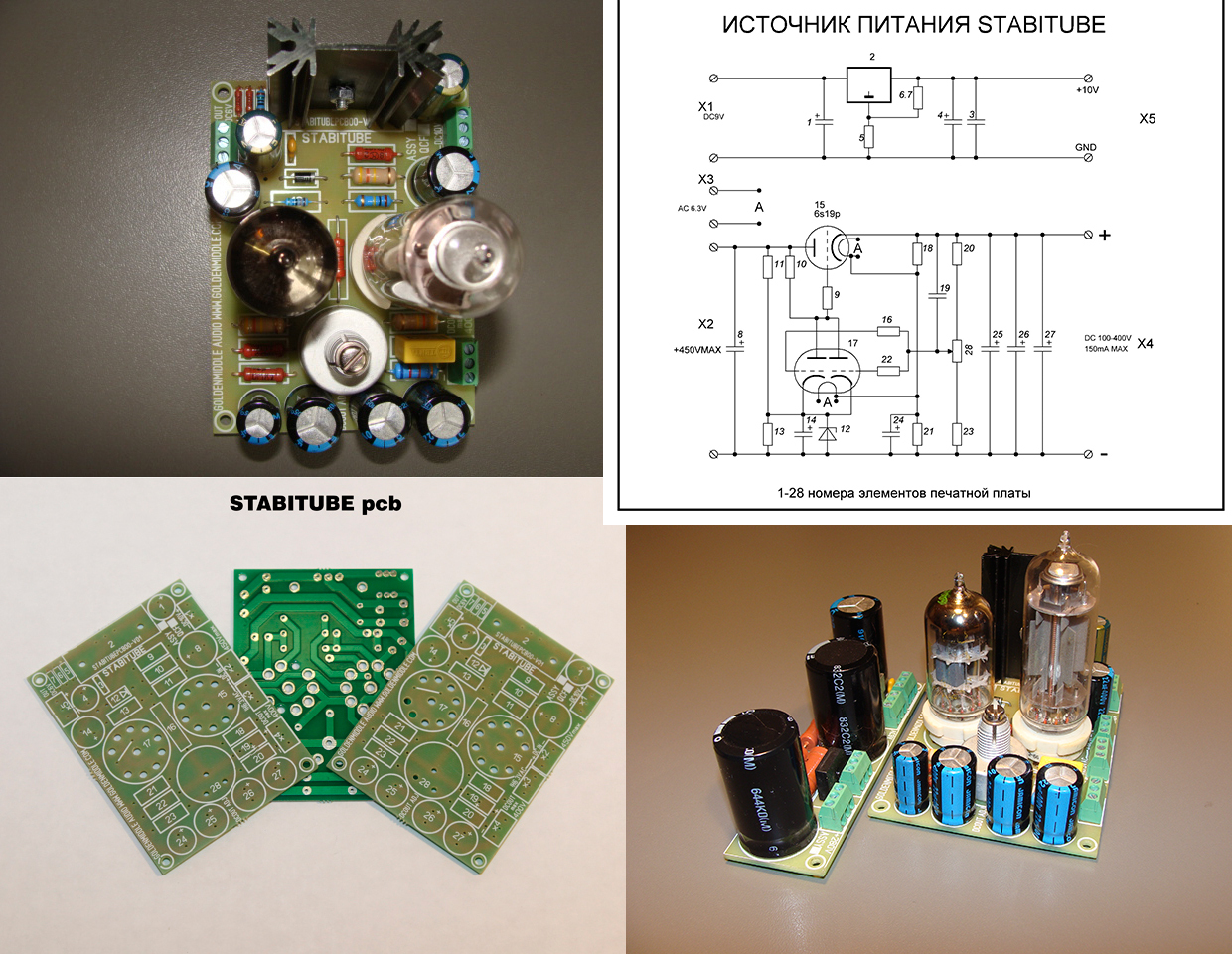

 "STABITUBE" ламповый регулируемый источник питания на триодах 6С19П и 6Н1П (регулирующий элемент 6C19П) - печатная плата  с номиналами элементов

Данное устройство используется в качестве источника питания лампового предварительного усилителя "PHONEIX SymBol" и лампового фонокорректора "RIAALIGHT", а также может быть использовано для создания лабораторного регулируемого источника питания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Высоковольтный источник анодного питания
  • Входное напряжение DC от 200 до 450 В
  • Выходное напряжение плавно регулируется от 100 В до Uвх - 50 В
  • Нестабильность выходного напряжения 2,5 % после 30 - минутного прогрева при изменении входного напряжения на 50 В
  • Максимальный ток 150 мА при падении напряжения на источнике питания не более 75 В
  • Накальный источник питания
  • Напряжения накала по выбору: 2,15 В, 4 В, 5 В, 6,3 В, 12,6 В, 18 В
  • Максимальный ток 3 А (на холодной лампе)
  • Возможна исполнение с плавной регулировкой напряжения
  • Входные параметры (с использованием платы выпрямителя "IP1V3")
  • Анодное напряжение 200 - 400 В АС min 0,1 А
  • Накал ламп стабилизатора 6,3 В АС 1,5 А (ОБЯЗАТЕЛЬНО использование отдельной обмотки трансформатора)
  • Источник питания накала 5 - 20 В АС max 3 А в зависимости от выходного напряжения источника питания накала

Возможно использование с силовым трансформатором, обеспечивающим необходимое напряжение, имеющимся у Вас в наличии.

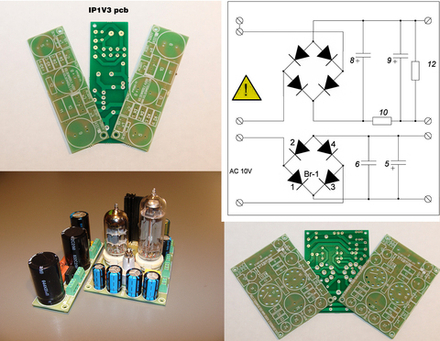

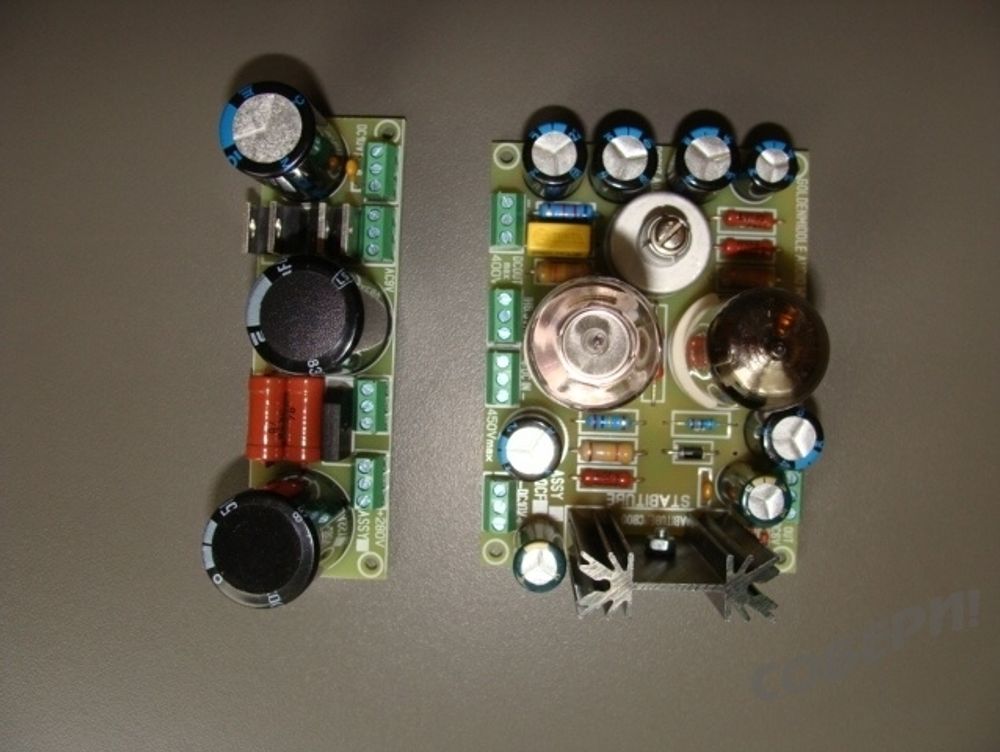

В качестве выпрямителя данного источника питания можно использовать полупроводниковый источник питания "IP1V3"

КОМПЛЕКТУЮЩИЕ ДЛЯ СБОРКИ печатной платы ПРИОБРЕТАЮТСЯ ОТДЕЛЬНО!

разработка и производство "Золотая Середина"



Ламповый регулируемый лабораторный источник питания на радиолампе 6С19П 6Н1П для лампового усилителя или фонокорректора - набор КИТ для самостоятельной сборки "сделай своими руками" заказать и купить в интернет-магазине "СОБЕРИ.ПРО-ФЕССИОНАЛЬНО!" с доставкой в Санкт-Петербурге, Москве и по всей России.
