"TRAFOLINE ES PREMIUM" ламповый двухтактный усилитель набор для сборки на 6550 / KT88 / KT120

цену уточняйте

Код товара: 5508979

Описание

ЛАМПОВЫЙ ДВУХТАКТНЫЙ ОКОНЕЧНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ "TRAFOLINE ES PREMIUM" НА РАДИОЛАМПЕ 6550 или KT88 или KT120 в суперультралинейном включении© с трансформаторной связью, без системы дистанционного управления - набор КИТ для самостоятельной сборки навесным монтажом

ВНИМАНИЕ!

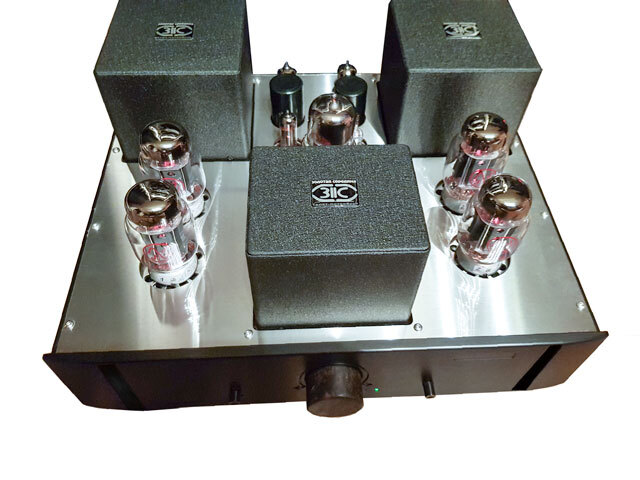

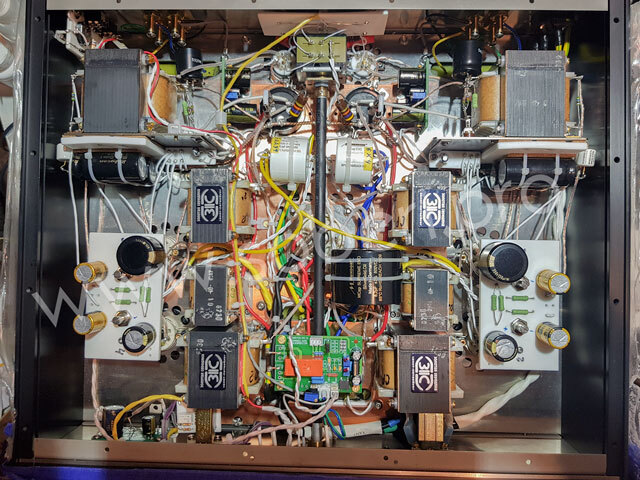

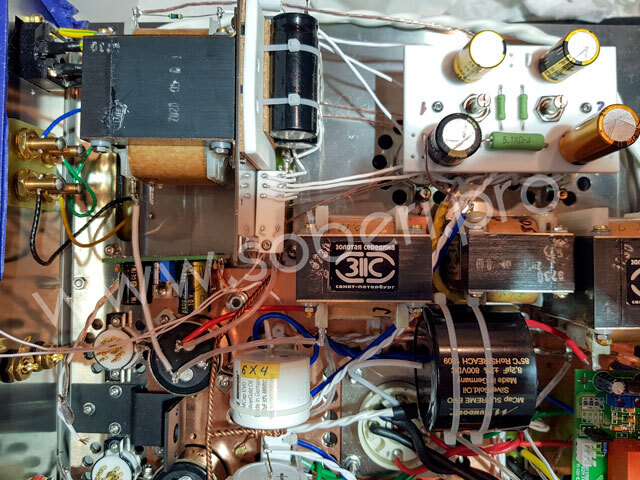

УКАЗАНА БАЗОВАЯ ЦЕНА для комплектации начального уровня с радиолампами 6550. На фото представлен усилитель в топовой комплектации (для примера).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Режим работы выходного каскада: двухтактный (PP) суперультралинейный с катодной связью класс AB. Возможность работы выходного каскада во всех возможных режимах (триодном, пентодном и ультралиейном с катодной или без катодной обратной связи)
  • Номинальное входное напряжение: 1,5 В
  • Максимальная выходная мощность: 25 / 40/ 50 / 80 Вт @ 8 Ом КНИ 3 % в зависимости от типа и режима работы выходных радиоламп
  • Номинальная выходная мощность RMS (1 КГц): 20 / 35 / 40 / 70 Вт
  • Номинальное входное сопротивление: 50 КОм
  • Сопротивление подключаемой нагрузки: 4 / 8 / 16 Ом
  • Отношение сигнал / шум не хуже -88 Дб
  • Максимальное отклонение от линейной АЧХ (12 Гц - 40 КГц): 1,0 Дб
  • Максимальная потребляемая мощность: 350 Вт
  • Частотный диапазон -3 Дб: 10 Гц - 48 КГц
  • Система плавного пуска Soft-start с задержкой для продления срока службы радиоламп
  • Система контроля напряжения смещения "BIASTIMER"
  • Полностью раздельное питание драйвера, смещения и выходного каскада с выпрямлением на кенотронах
  • Энергоемкий источник питания с дроссельным фильтром отдельно для каждого потребителя

КОМПЛЕКТАЦИЯ НАБОРА КИТ:

  • Радиолампы 6550 (КТ88 или КТ120 по запросу) 4 штуки + 6С45П 2 штуки + 5Ц8С 1 штука + 6Ц5С 1 штука + 6Х2П 1 штука

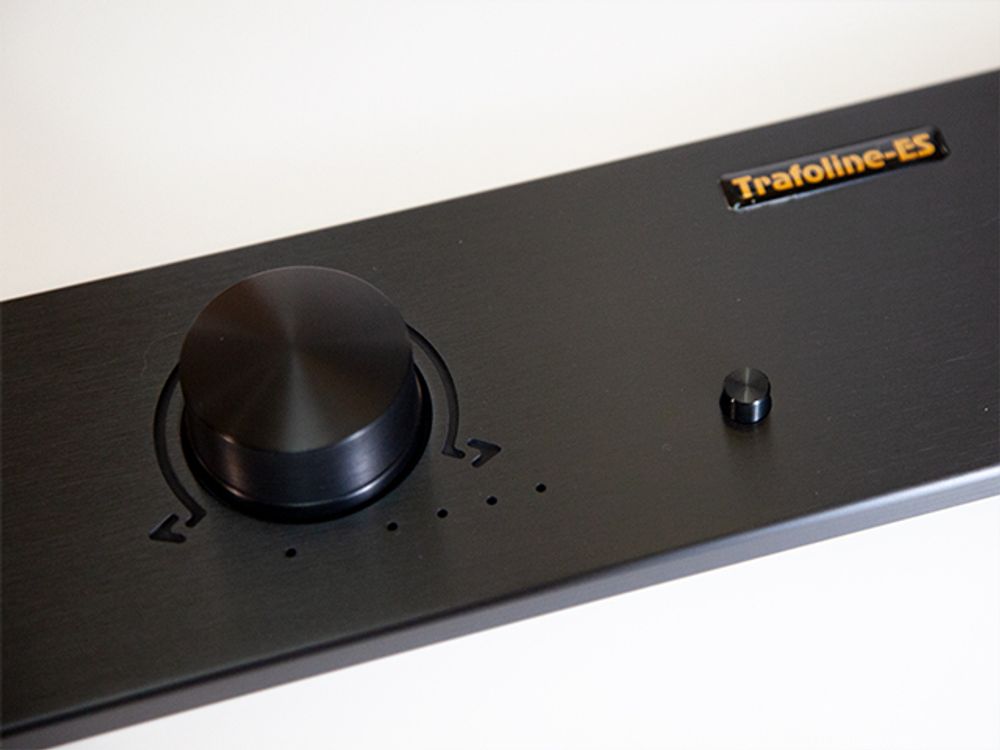

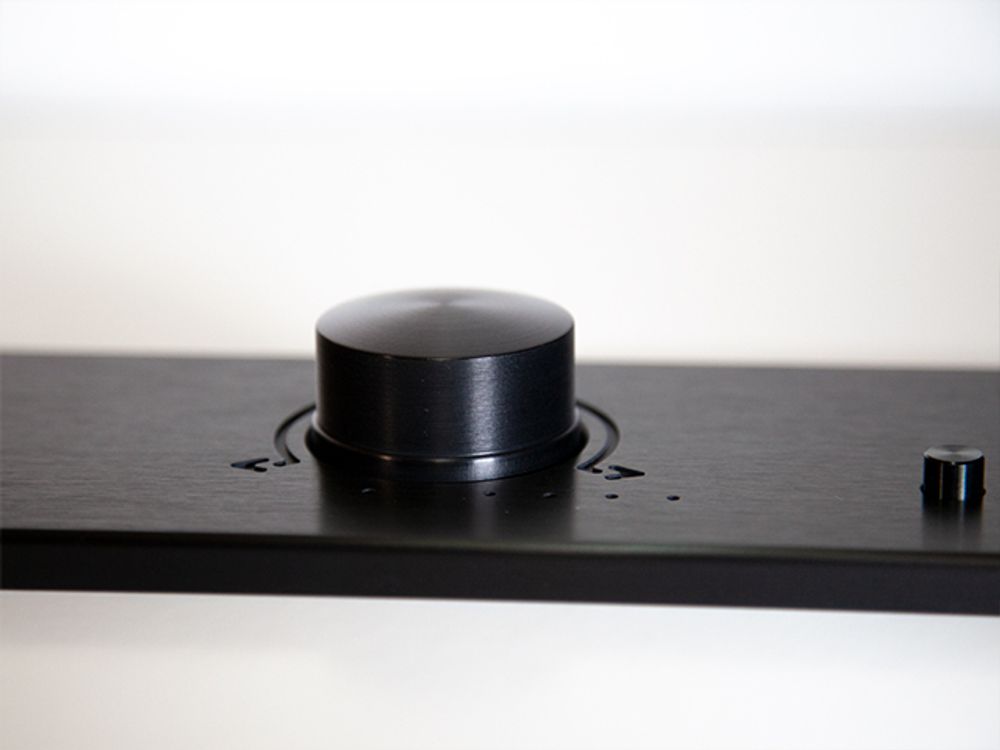

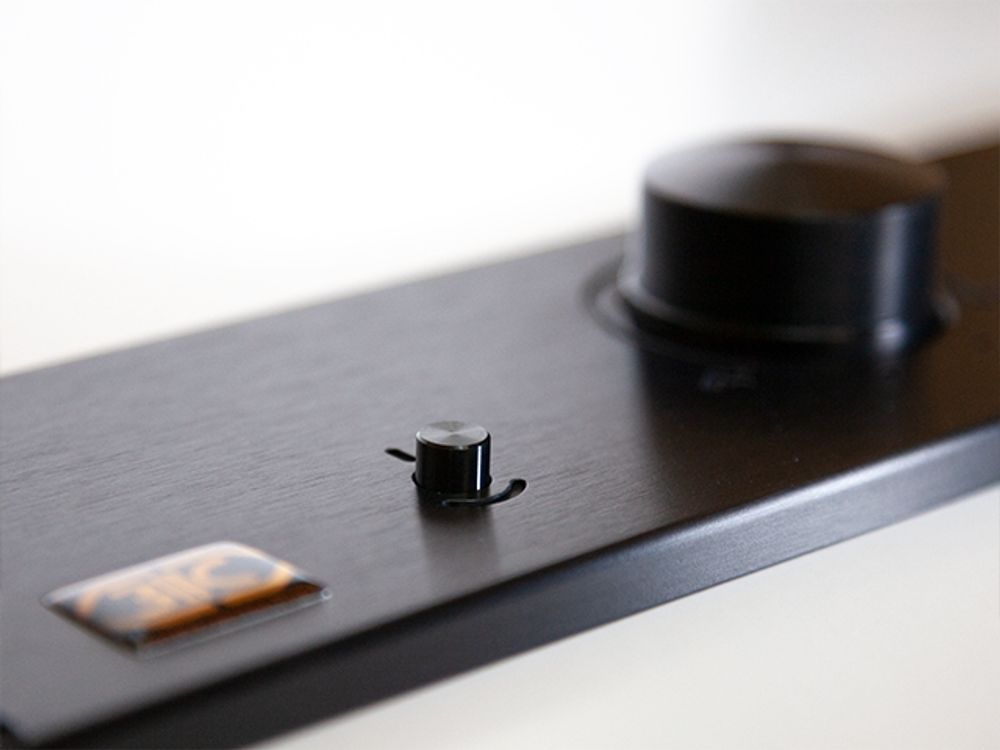

  • Корпус из нержвеющей стали с несущими конструкциями из анодированного фрезерованного алюминия + медная панель источника питания (толщина 5 мм) + комплект фурнитуры для корпуса + лицевая панель из анодированного фрезерованного алюминия (толщина 10 мм)

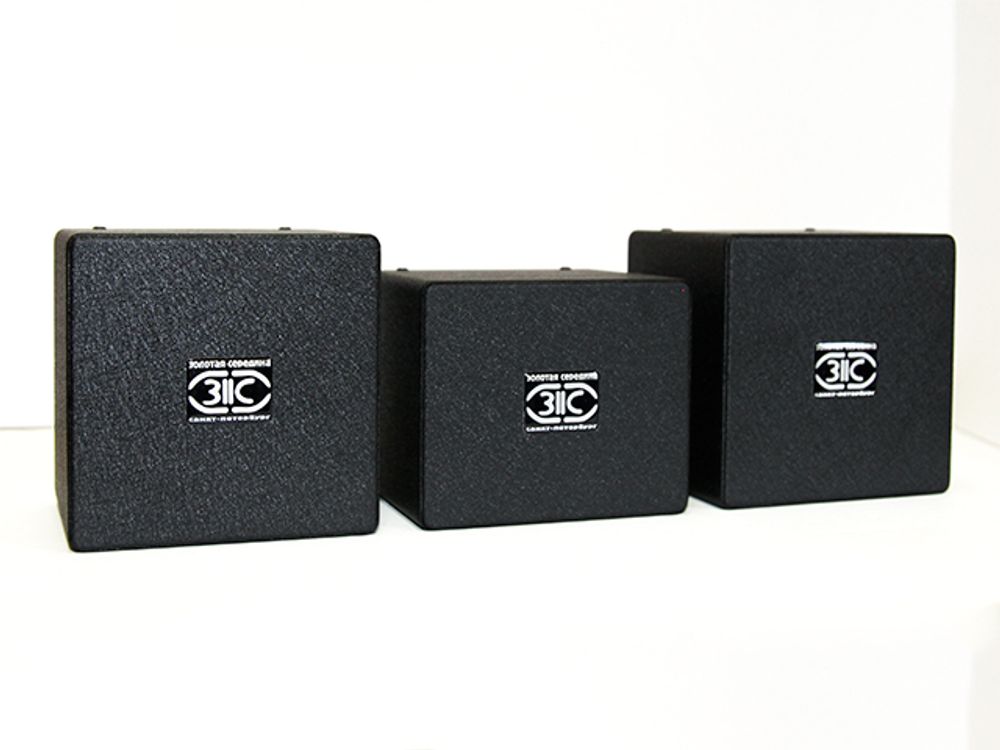

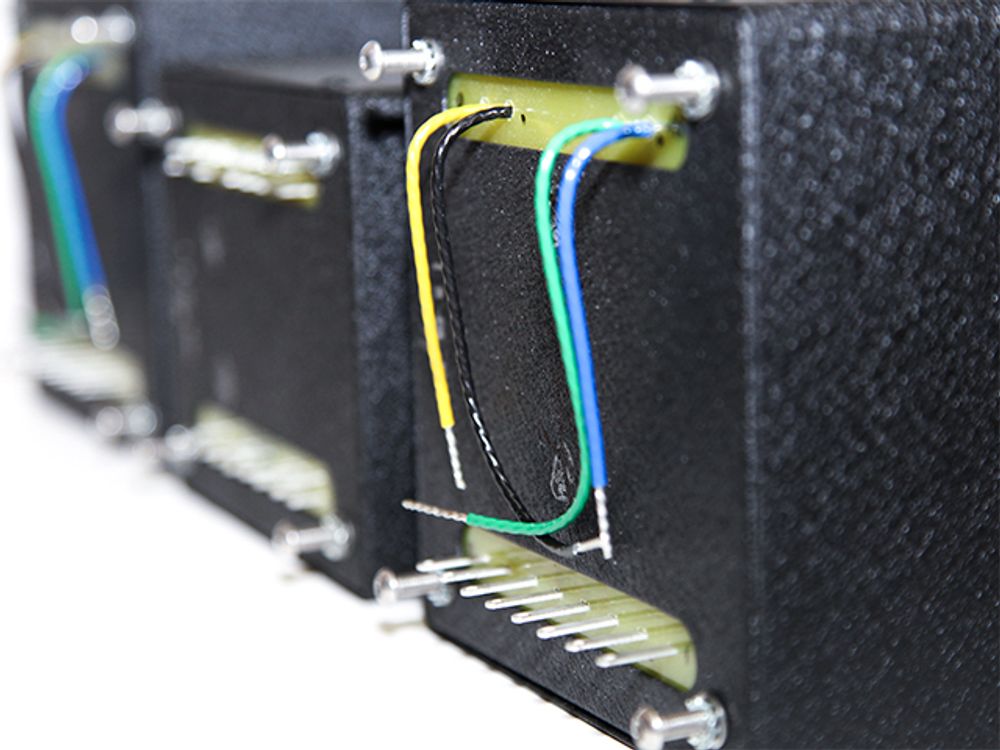

  • Моточные изделия. Высококачественные трансформаторы и дроссели, разработанные специально для данного усилителя, изготовлены на магнитопроводе M165-35S (сталь М6 отожженная) производства Германия, каждый вывод подписан и указан на схеме (перепутать невозможно)
  • Полный комплект всех необходимых для сборки электронных компонентов;
  • Регулятор громкости ALPS NOS х 1 шт;
  • Инструкция по сборке и настройке усилителя

Данный набор КИТ для самостоятельной сборки "СДЕЛАЙ СВОИМИ РУКАМИ" рассчитан на радиолюбителей, имеющих навыки и опыт сборки ламповых конструкций.

Сборка изделия и трассировка навесного монтажа производится самостоятельно.

ИЗДЕЛИЕ НА ЗАКАЗ. СРОК ПОСТАВКИ 6-8 НЕДЕЛЬ

Разработка и производство "Золотая Середина" . Производитель оставляет за собой право вносить в изделия изменения, не влияющие на основные технические характеристики.

Работоспособность изделия гарантируется только в комплектации производителя. В случае использования в процессе сборки и эксплуатации элементов и электронных компонентов, не входящих в состав набора, работоспособность не гарантируется, техническая поддержка не оказываетсяи претензии не принимаются.




Заказать и купить набор КИТ лампового двухтактного усилителя  на радиолампе 6550 / KT88 / KT120  в интернет-магазине "СОБЕРИ.ПРО-ФЕССИОНАЛЬНО!". Полный набор для самостоятельной сборки навесным монтажом включает все комлектующие для сборки (трансформаторы выходные и питания, дроссель, радиолампы, радиодетали, проверенная схема).
