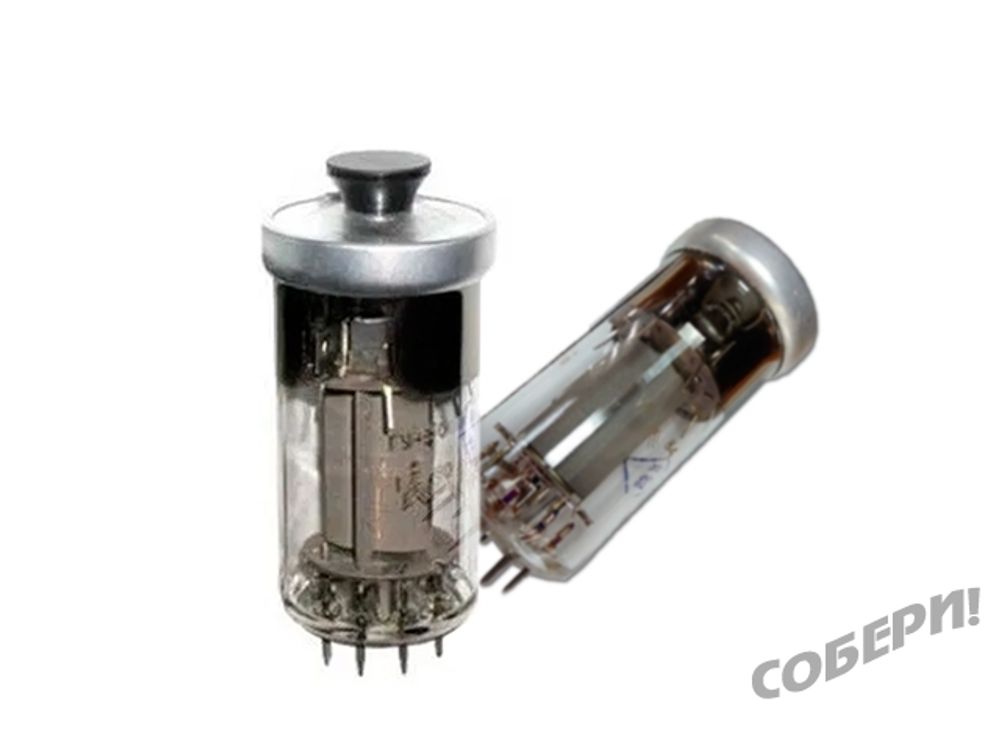

Радиолампа ГУ-50
генераторный лучевой пентод применяется в передающих устройствах для усиления мощности и генерирования ВЧ, в УНЧ для усиления мощности и в телевизионных приемниках в каскадах строчной развертки. Катод - оксидный косвенного накала. Работает в вертикальном положении выводами вниз. Выпускается в стеклянном бесцокольном оформлении. Срок службы - не менее 1000 час. Междуэлектродные емкости, пФ: Входная - 14,0. Выходная - 9,15. Проходная - не более 0,1.

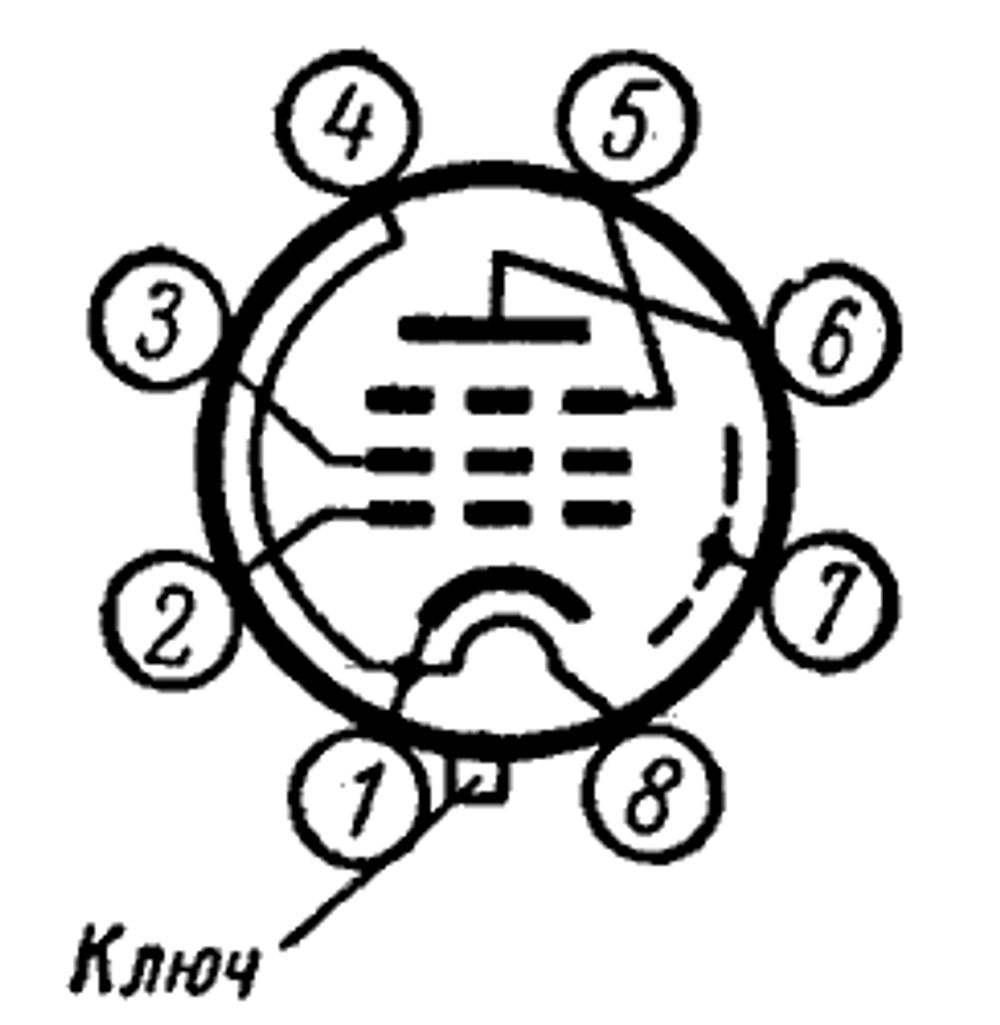

ЦОКОЛЕВКА радиолампы ГУ50
(Выводы электродов - штырьковые. Штырьков - 8. Первый штырек расположен против стеклянного выступа на баллоне.):
|
|
1 | катод |
| 2 | 1-я сетка | |
| 3 | 2-я сетка | |
| 4 | накал | |
| 5 | 3-я сетка | |
| 6 | анод | |
| 7 | внутриламповый экран | |
| 8 | накал |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ ГУ50:
| Параметр | Значение | Допуск |
| Напряжение накала, В | 12,6 | |
| Напряжение на аноде, В | 800 | |
| Напряжение на второй сетке, В | 250 | |
| Напряжение смещения на первой сетке, В | -40 | 10 |
| Ток накала, мА | 655 | 65 |
| Крутизна характеристики при токе анода 50 мА, мА/В | 4 | 1 |
| Выходная мощность, Вт * | 60 | |
| Выходная мощность при напряжении накала 10,8 В, Вт * | не менее 52 |
* В режиме усиления мощности ток анода 150 мА, напряжение смещения на 1-й сетке -100 В, ток 1-й сетки 8 мА, амплитуда напряжения возбуждения 135 В, рабочая частота 66,6 МГц.
ПРЕДЕЛЬНО-ДОПУСТИМЫЕ ХАРАКТЕРИСТИКИ ГУ50:
| Наибольшее напряжение накала, В | 14,5 |
| Наименьшее напряжение накала, В | 10,8 |
| Наибольшее напряжение на аноде на частоте 46,1 МГц, В | 1000 |
| Наибольшее напряжение на аноде на частоте 66,6 МГц, В | 800 |
| Наибольшее напряжение на аноде на частоте 87,5 МГц, В | 700 |
| Наибольшее напряжение на аноде на частоте 120 МГц, В | 600 |
| Наибольшее пиковое напряжение на аноде, В | 3000 |
| Наибольшее напряжение на второй сетке, В | 250 |
| Наибольшая мощность, длительно рассеиваемая на аноде, Вт | 40 |
| Наибольшая мощность, рассеиваемая на аноде при перегрузке в течении 1 мин, Вт | 50 |
| Наибольшая мощность, рассеиваемая на 2-й сетке, Вт | 5 |
| Наибольшая мощность, рассеиваемая на 1-й сетке, Вт | 1 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 200 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 100 |
| Наибольший ток в цепи катода, мА | 230 |
| Наибольшее сопротивление в цепи катод-подогреватель, КОм | 5 |

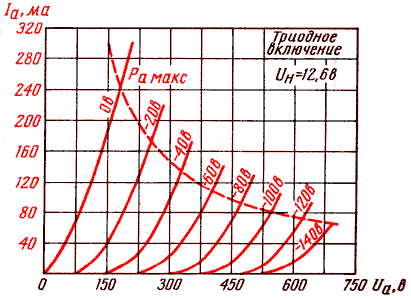

ГУ50 технические характеристики
