Описание

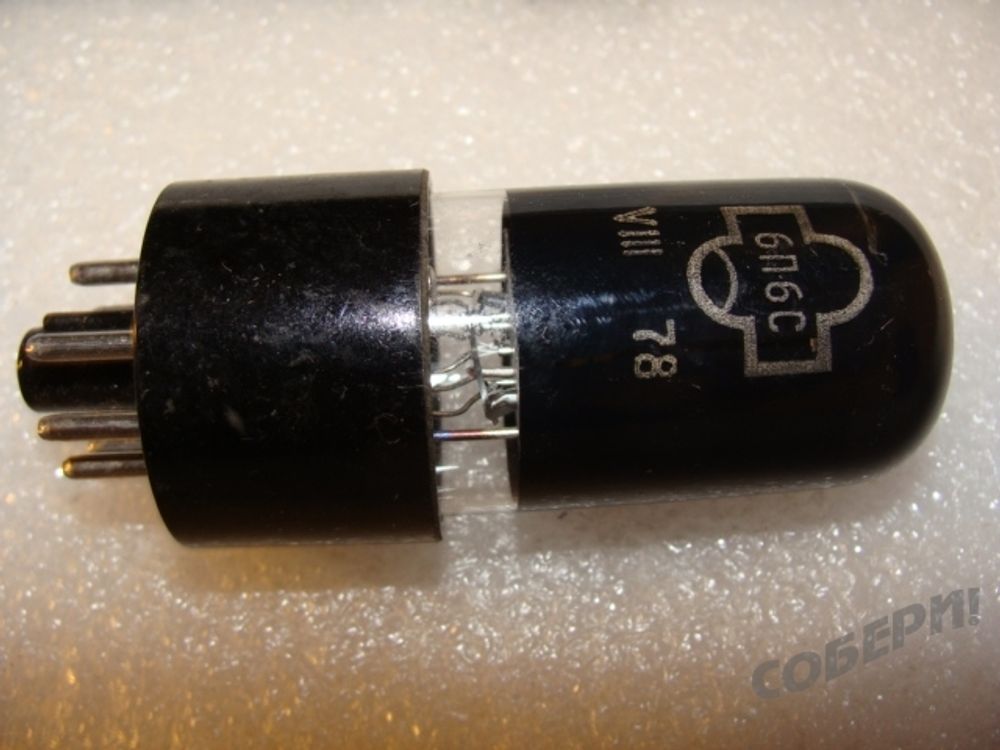

Выходной лучевой тетрод 6П6С
Радиолампа 6П6С применяется для работы в однотактных и двухтактных выходных каскадах усилителей низкой частоты, а также в качестве генератора ВЧ в передатчиках. Радиолампа 6П6С выполнена в стеклянном корпусе. Цоколь октальный с 6-ю штырьками. Работает в любом положении. Катод косвенного накала.

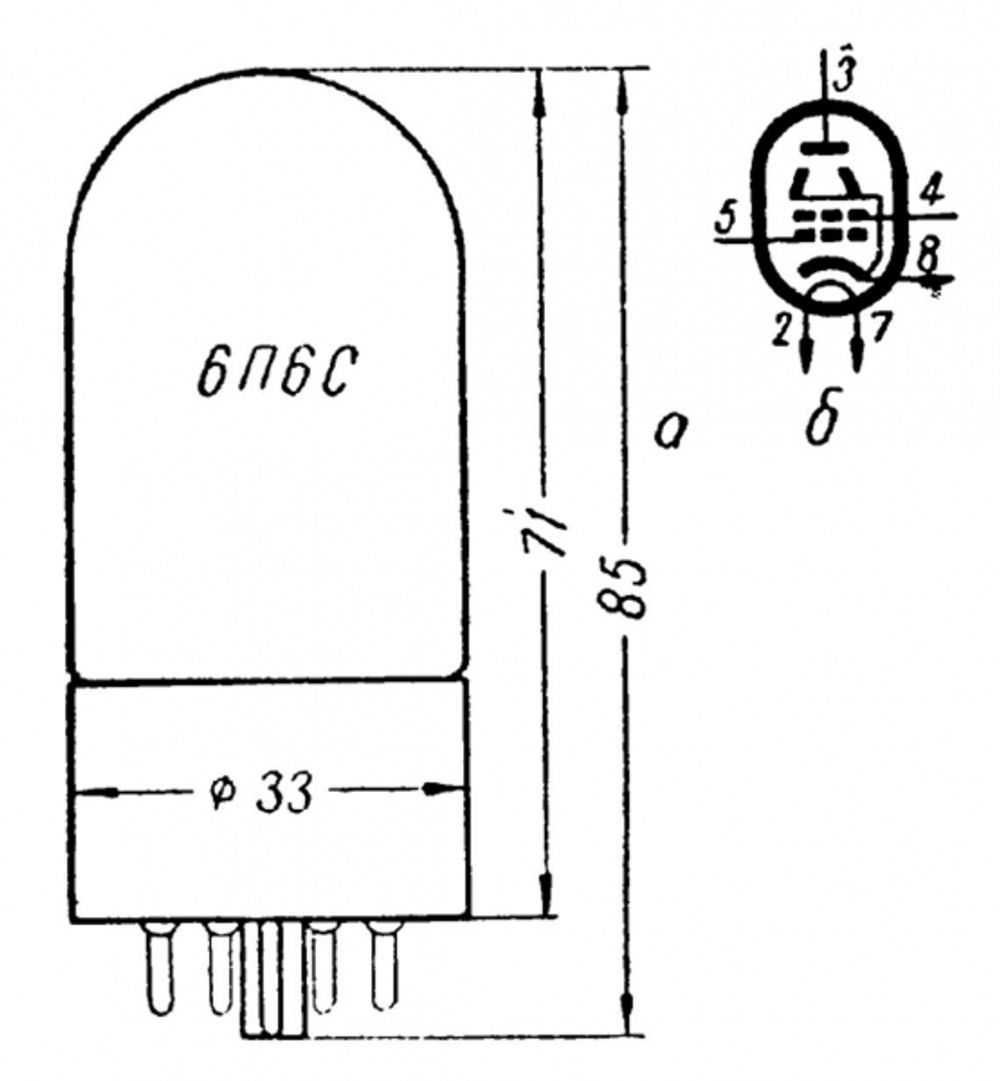

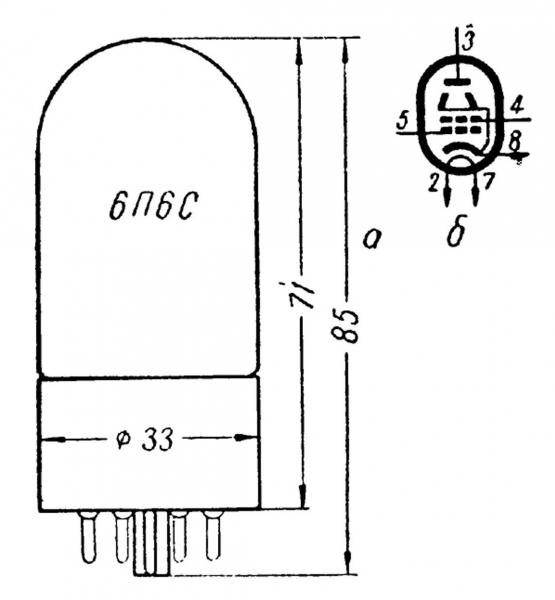

ЦОКОЛЕВКА 6П6С
|
|
7 | Нить накала |
| 3 | анод | |
| 4 | вторая сетка | |
| 5 | первая сетка | |
| 8 | катод и лучеобразующие пластины |
ХАРАКТЕРИСТИКИ 6П6С (номинальный режим):
|
Напряжение накала |
6,3В |
| Ток накала | 450±40мА |
| Напряжение анода | 250В |
| Напряжение второй сетки | 250В |
| Напряжение на первой сетке | -12,5 |
| Ток анода | 45±12мА |
| Ток в цепи второй сетки | <7,5мА |
| Крутизна характеристики | 4,1±1,1мА/В |
| Выходная мощность | 3,6Вт |
| Внутреннее сопротивление | 52КОм |
| Ток утечки катод-подогреватель | <50мкА |
| Входная ёмкость | 9,5±1,6пФ |
| Выходная ёмкость | 9,5±4пФ |
| Проходная ёмкость | <0,9пФ |
| Размеры | Ø39х85мм |
| Срок службы | 500ч |
Предельные характеристики 6П6С:
|
Напряжение накала |
5,7..6,9В |
| Напряжение анода | 350В |
| Напряжение второй сетки | 310В |
| Максимальная мощность на аноде | 13,2Вт |
| Максимальная мощность на второй сетке | 2,2Вт |
| Ток катода | 100мА |
| Напряжение катод-подогреватель | 100В |
| Сопротивление в цепи первой сетки при автоматическом смещении | 500КОм |
| Сопротивление в цепи первой сетки при фиксированном смещении | 100КОм |
| Температура окружающей среды | -60..+70°C |
6П6С технические характеристики
