"RECTITUBE_EZ81" ламповый выпрямитель источника питания печатная плата

Код товара: 2979547

Описание

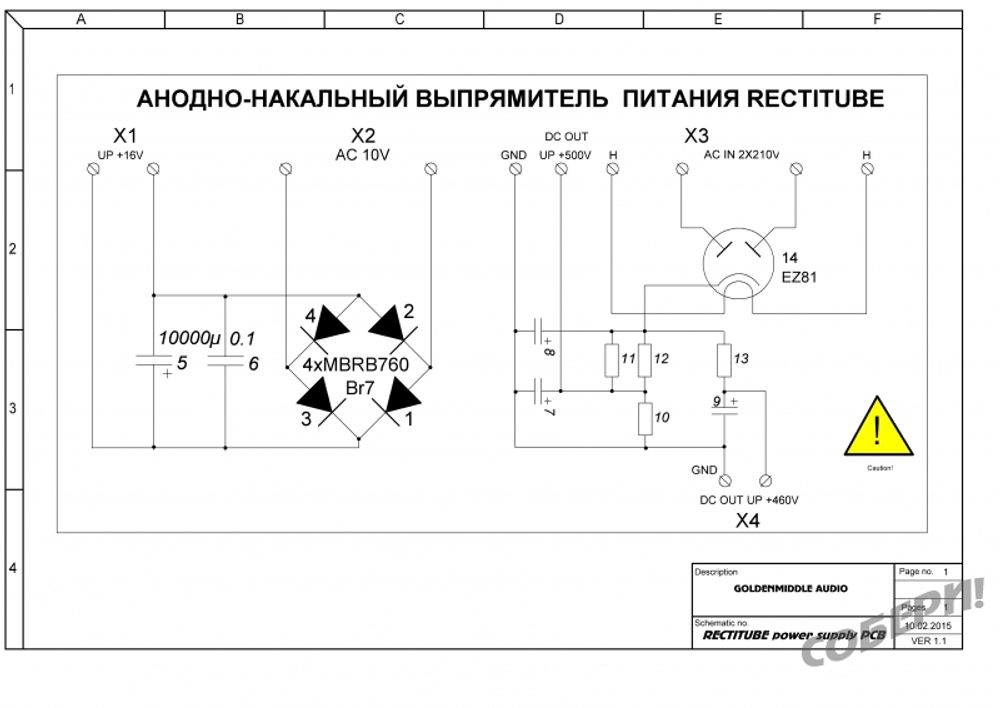

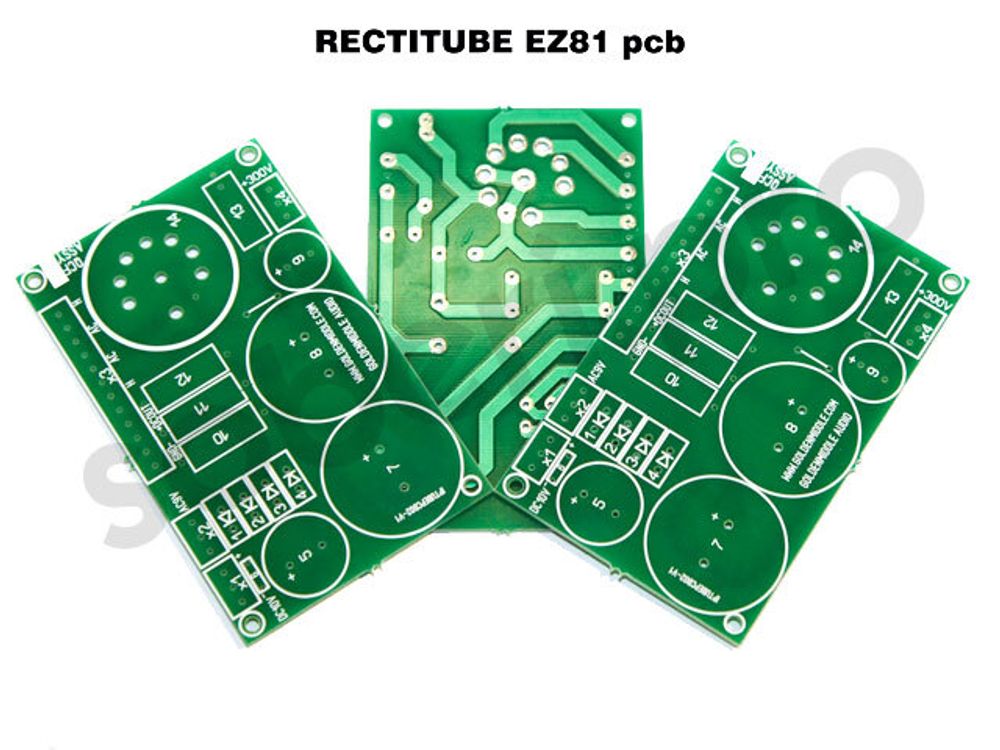

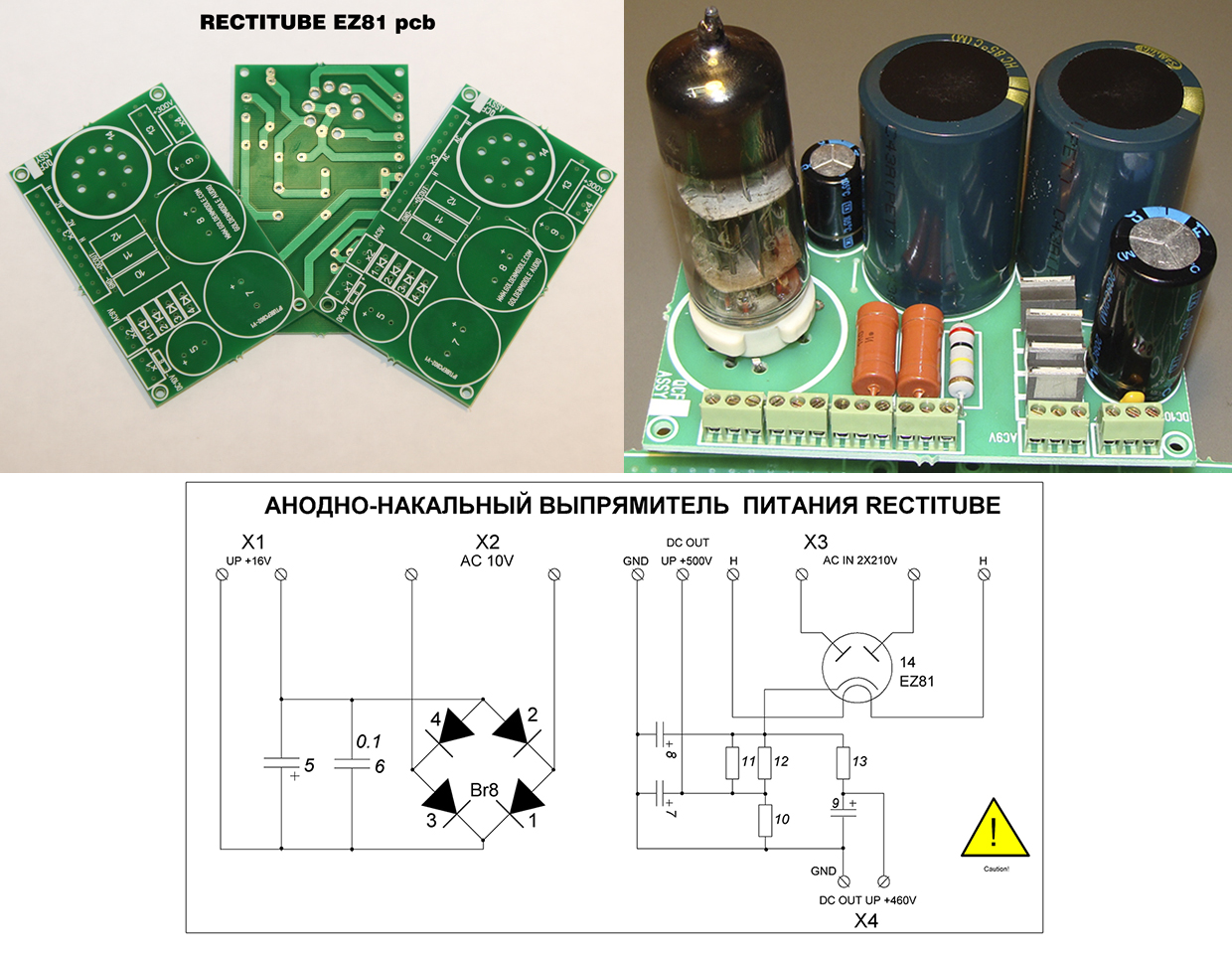

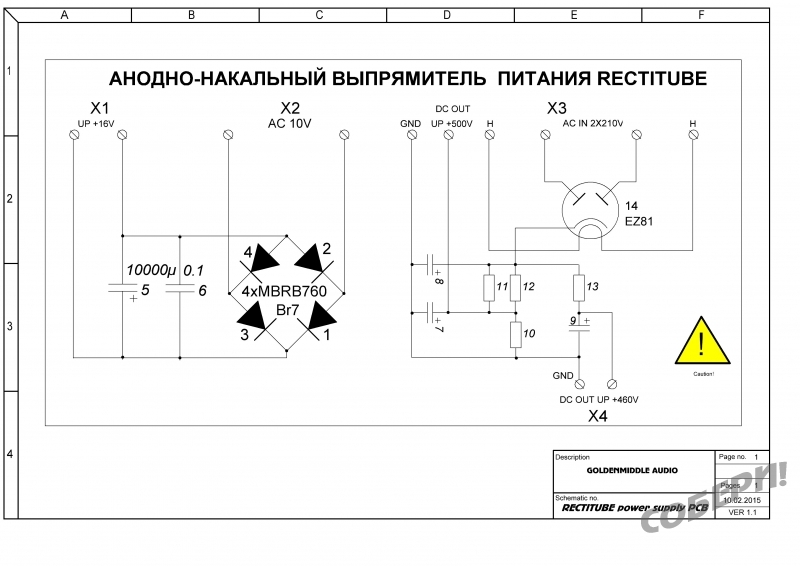

АНОДНО-НАКАЛЬНЫЙ ВЫПРЯМИТЕЛЬ ПИТАНИЯ "RECTITUBE _EZ81" ДЛЯ ЛАМПОВОГО УСИЛИТЕЛЯ - печатная плата из стеклотекстолита толщиной 2 мм с принципиальной схемой и указанием номиналов комплектующих

КОМПЛЕКТУЮЩИЕ ДЛЯ СБОРКИ печатной платы ПРИОБРЕТАЮТСЯ ОТДЕЛЬНО!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :
Универсальная плата выпрямителя и фильтра анодного источника питания и питания накала для усилителя.

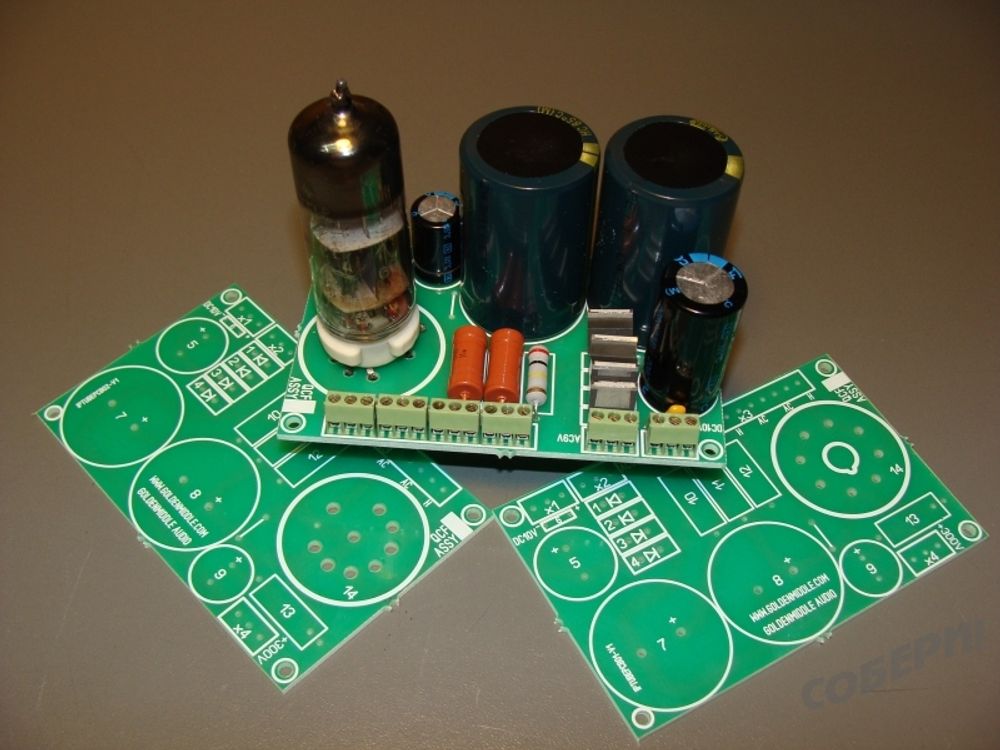

На печатной плате смонтирован выпрямитель анодного источника питания с использованием кенотрона EZ81
На печатной плате имеется развязка для питания предварительных каскадов усилителей, также есть возможность для подключения дросселя фильтра анодного питания вместо RC фильтра, установленного на печатной плате.
Выпрямитель питания накала с током до 3 А и напряжением накала до 12,6 В
(в зависимости от применяемого трансформатора).
Максимальное входное напряжение для анодного источника питания: AC 2 х 420 В.
Выходное напряжение в зависимости от входного до 500 В для выходных каскадов и до 450 В для каскадов предварительного усиления.
Максимальное входное напряжение для источника питания накала 12,5 – 13,0 В.
В выпрямителе источника питания накала применяются быстродействующие диоды Шоттки.

Разработка и производство "Золотая Середина". Производитель оставляет за собой право вносить в изделия изменения, не влияющие на основные технические характеристики.
