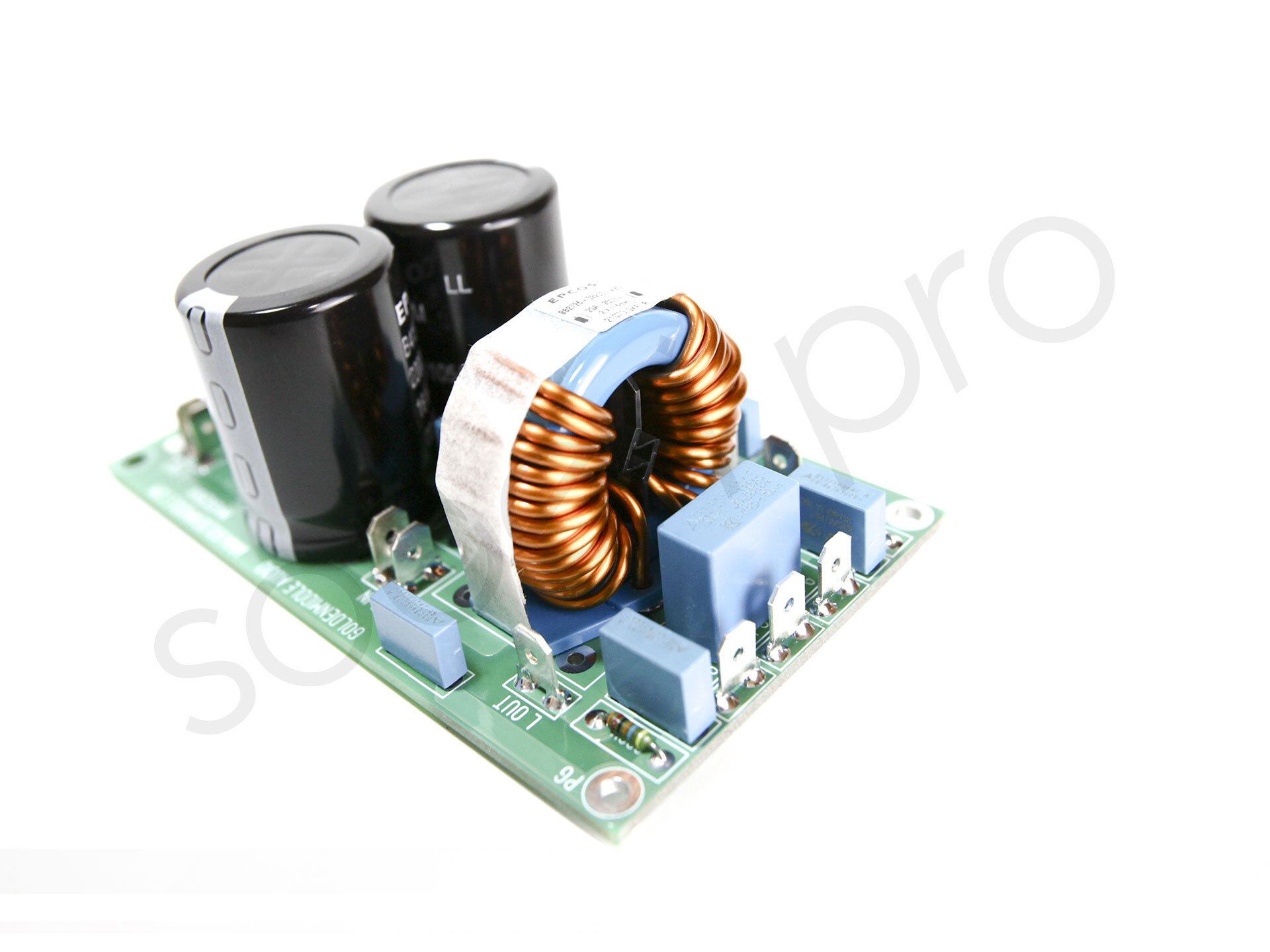

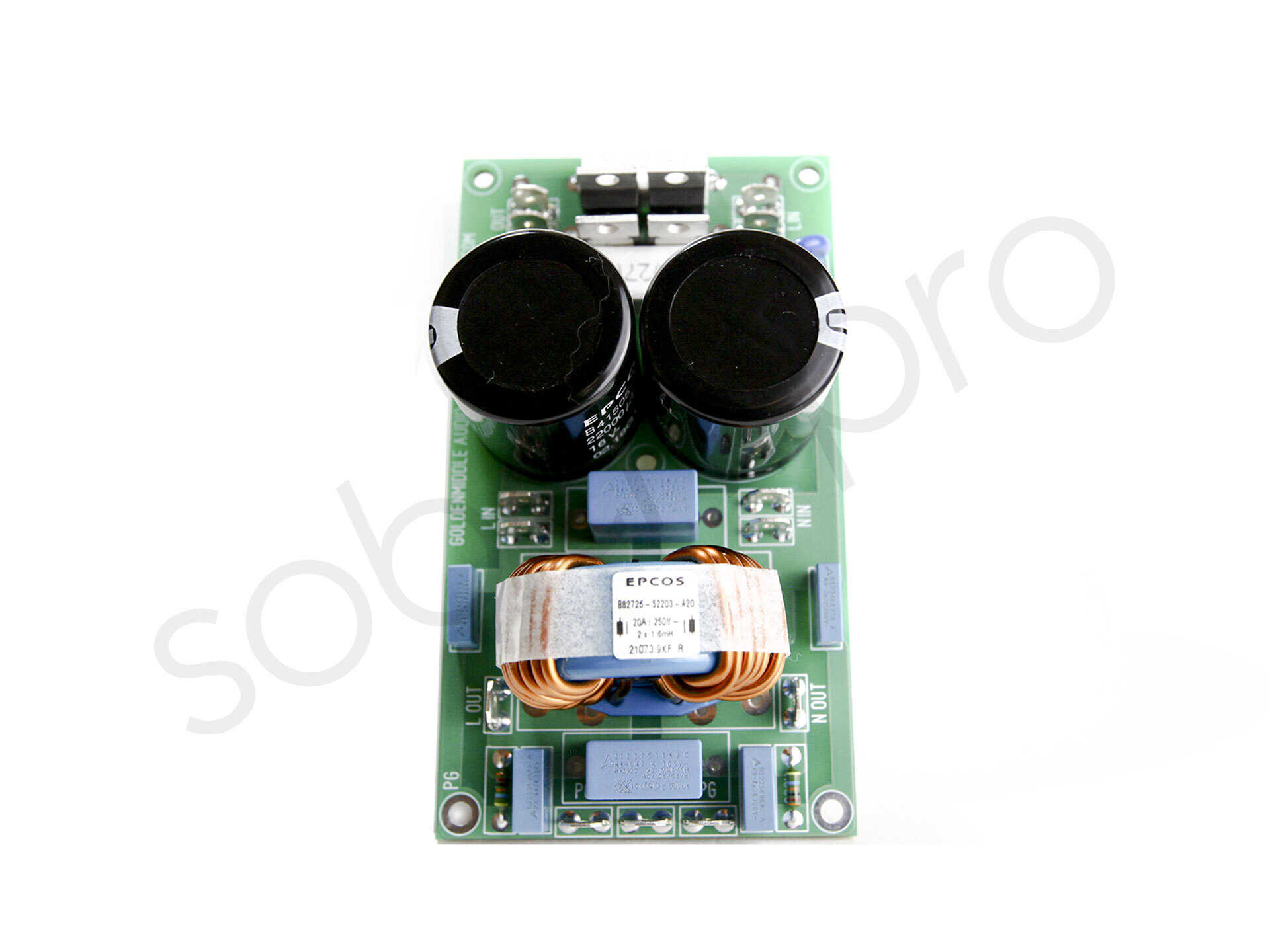

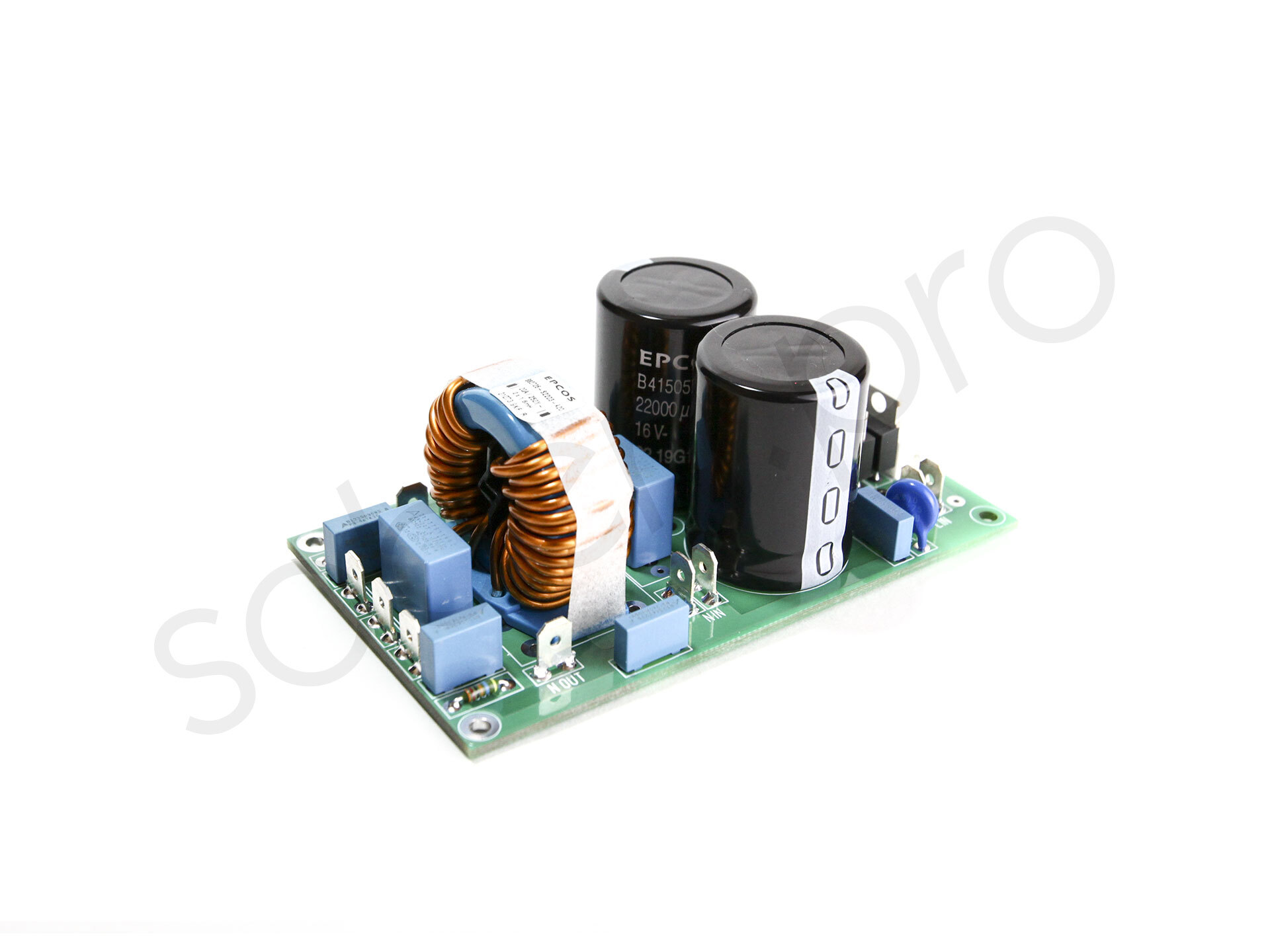

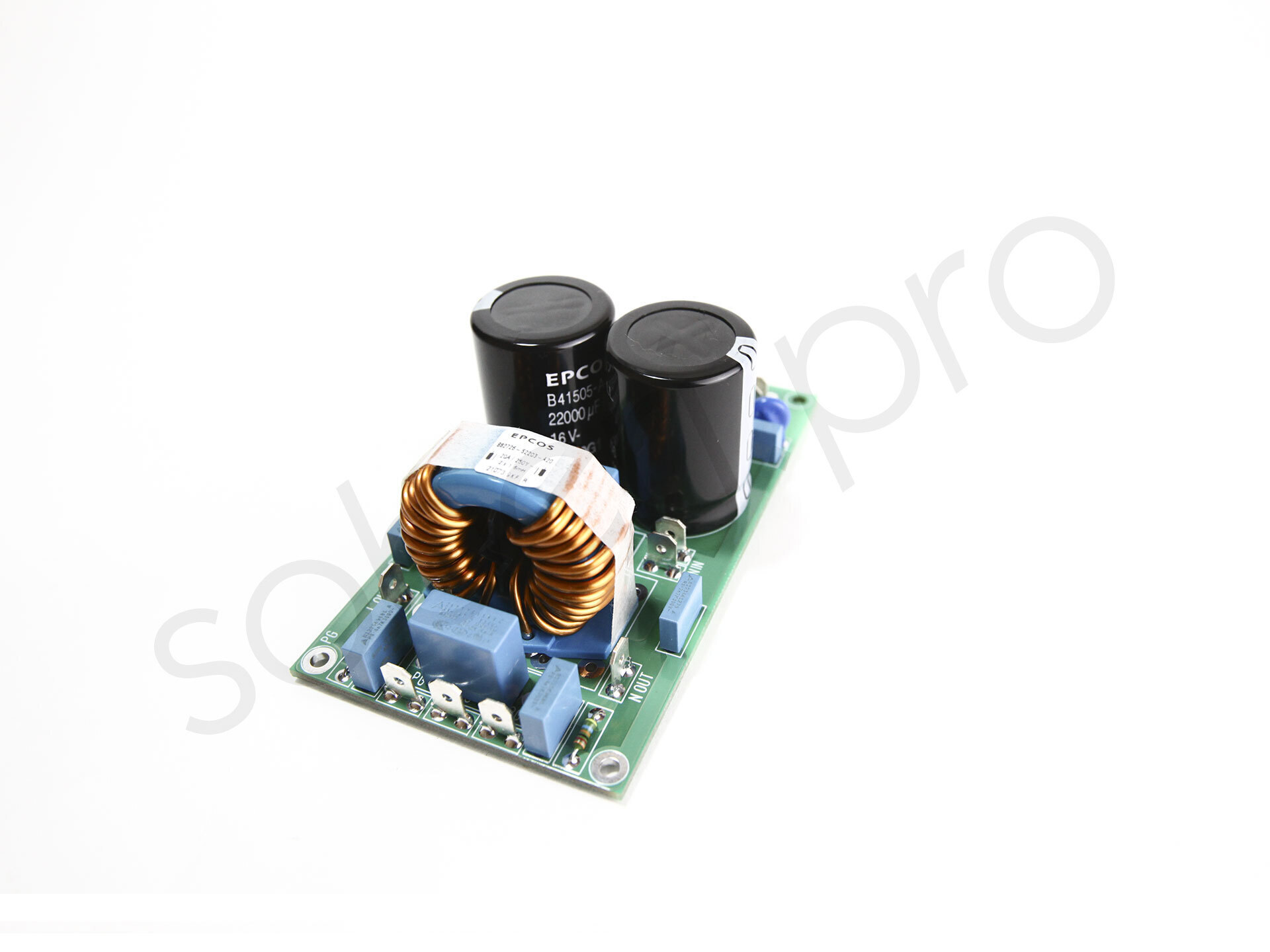

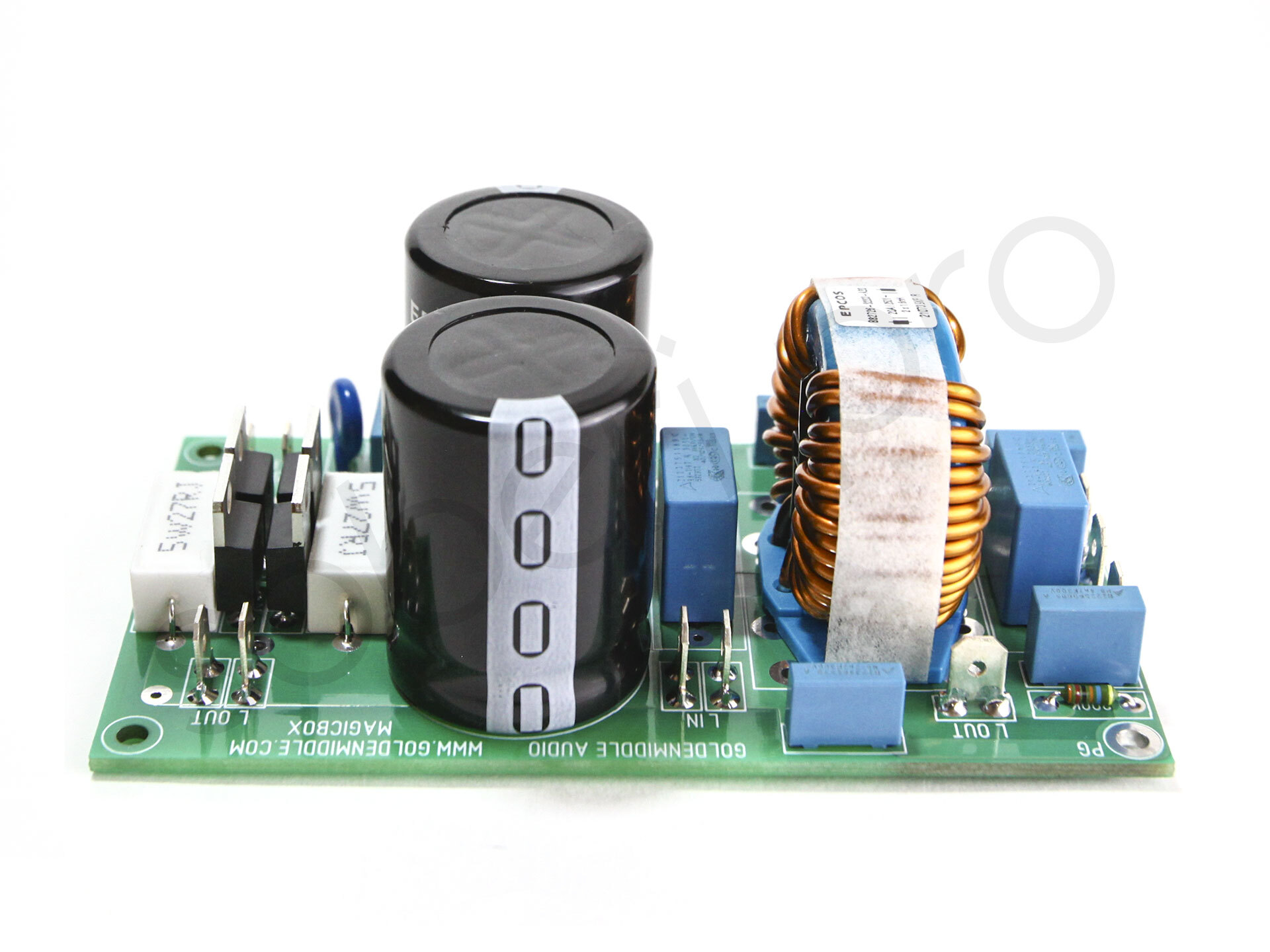

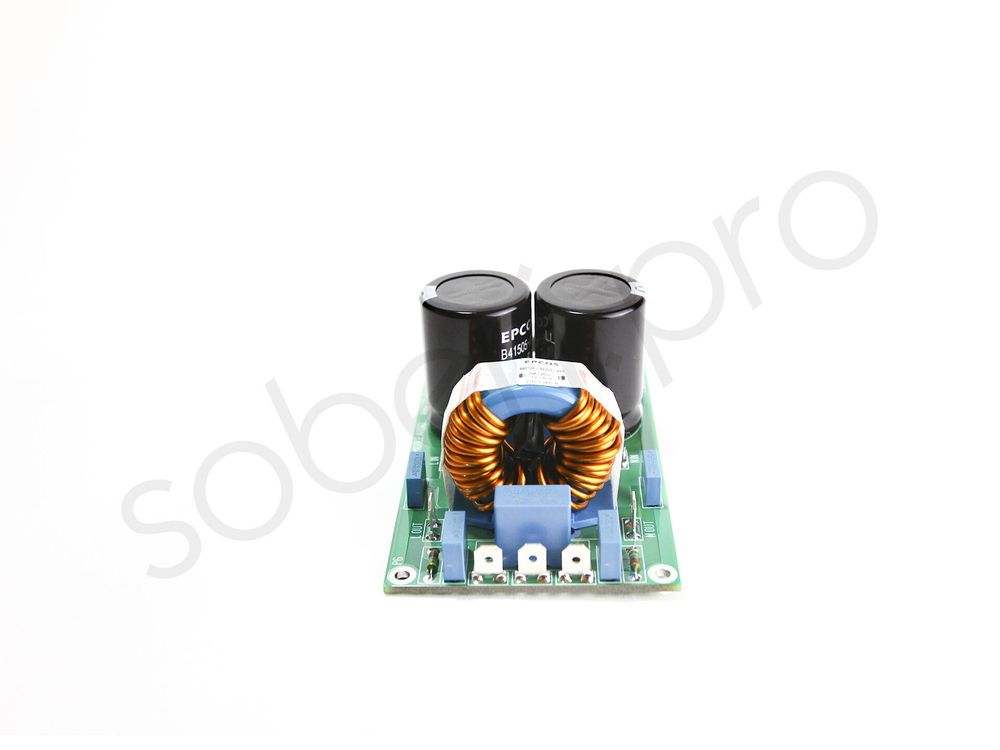

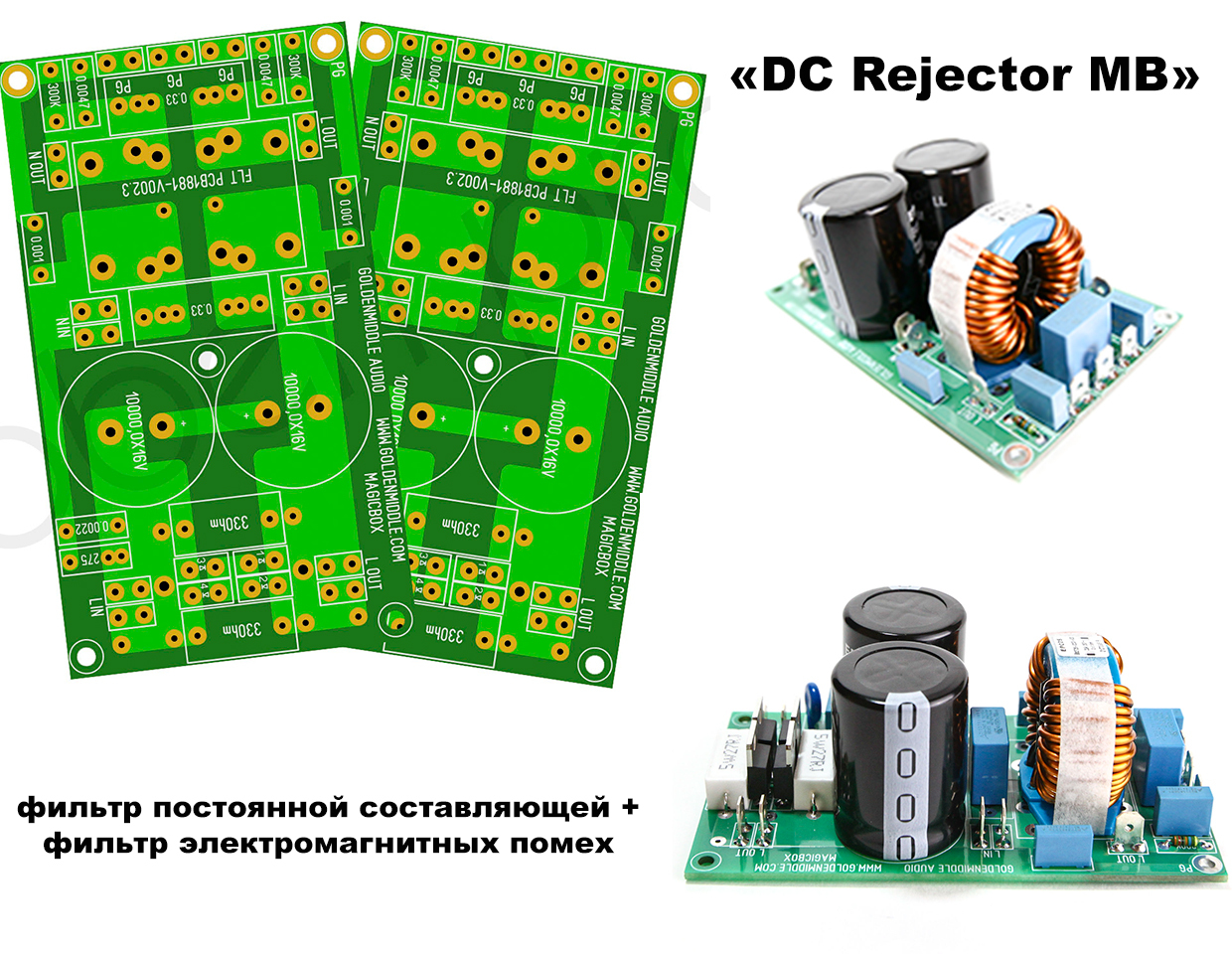

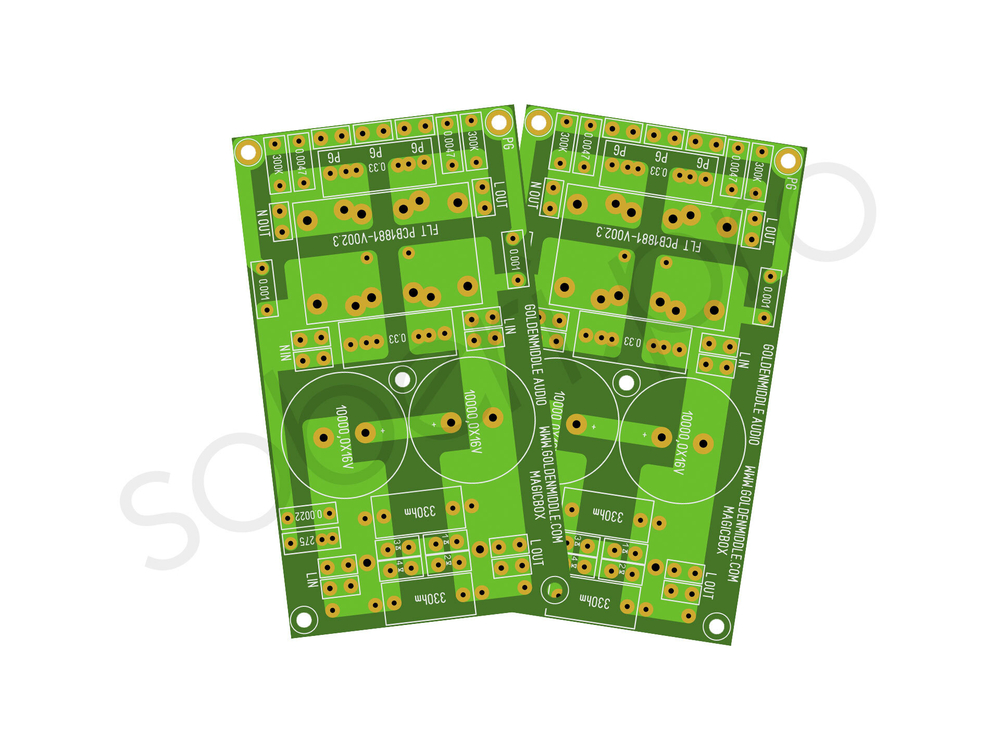

«DC Rejector MB» фильтр постоянной составляющей + фильтр электромагнитных помех. Печатная плата с номиналами элементов . Радиоэлектронные компоненты для сборки можно заказать и купить отдельно. Размеры 120 мм х 68 мм, стеклотекстолит толщиной 2 мм, толщина медного слоя 2 х 50 мкм .Печатные платы изготовлены в России (НЕ Китай!), стеклотекстолит FR4, качественная маска и маркировка
Блокировщик постоянки в сети переменного тока - ЭМП (EMI) фильтр предназначен для блокировки постоянной составляющей при питании аудиотехники, предотвращает гул трансформаторов
Номинальный расчетный ток, который могут выдерживать проводники данной платы, составляет 25 А, а импульсный расчетный ток — около 100 А.
Устройство представляет собой комбинированный сетевой фильтр с фильтром подавления постоянной составляющей и защитой от перенапряжения в сети.

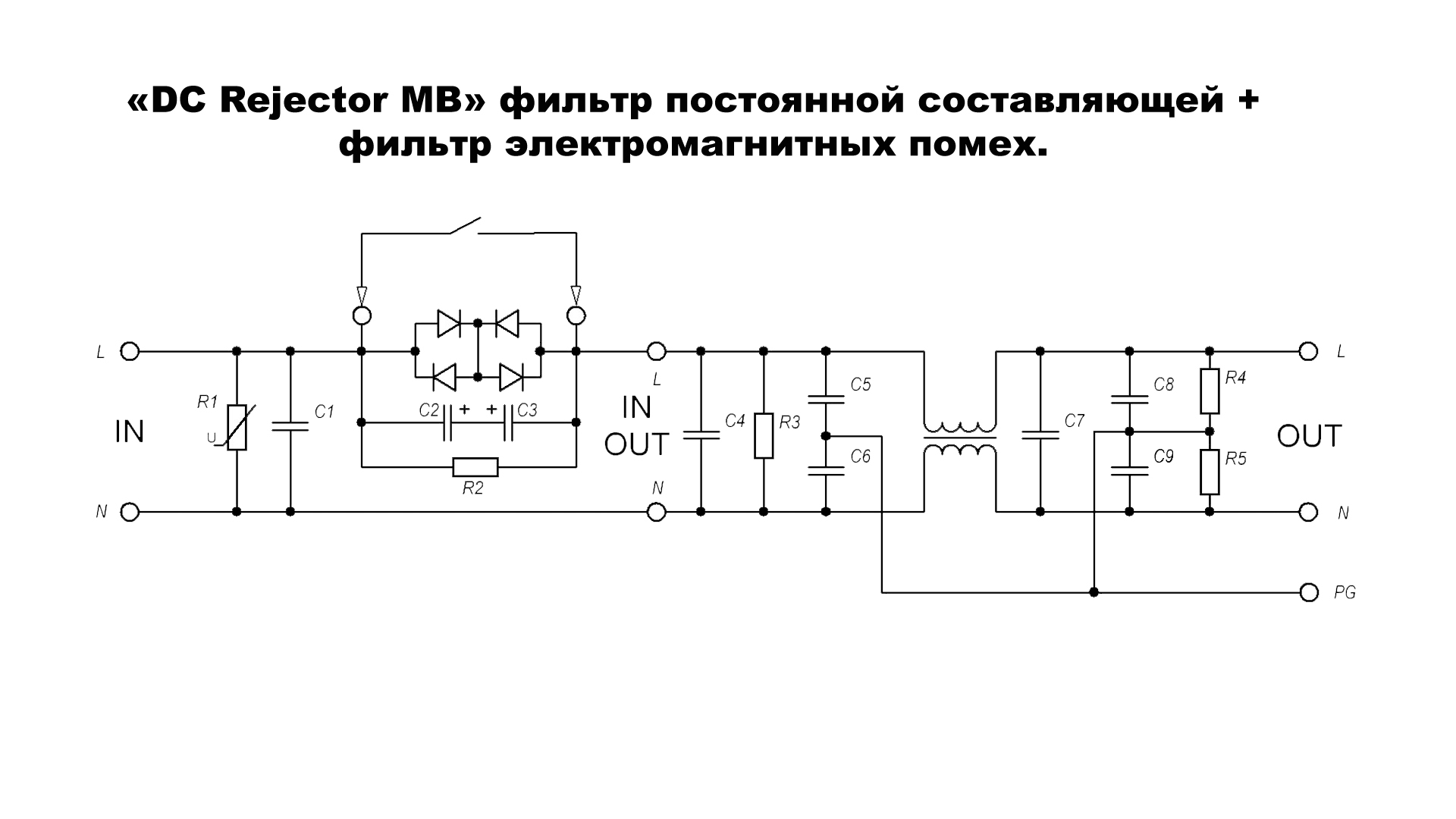

Устройство состоит из трех основных частей:
1. Первый узел включает варисторную защиту на входе с порогом срабатывания 275 В и коэффициентом поглощения энергии 43 кДж. Это обеспечивает защиту от превышения напряжения в сети.
2. Второй узел представляет собой фильтр подавления постоянной составляющей с высокой эффективностью. В этом фильтре используются быстродействующие диоды Шоттки, малоиндуктивные проволочные резисторы и конденсаторы большой емкости. Чем больше емкость конденсаторов, тем эффективнее подавление постоянной составляющей и выше допустимая мощность подключаемых устройств. На плате предусмотрены места для подключения тумблера, который блокирует фильтр постоянной составляющей, если эффект от его использования в звуке вам не нравится.
3. Третий узел представляет собой высококачественный EMI-фильтр электромагнитных помех, который блокирует поступление высокочастотных помех из питающей сети и, при необходимости, предотвращает возврат помех, создаваемых питаемым устройством, обратно в сеть. EMI-фильтр состоит из симметричного дросселя с максимальной силой тока 10-15 или 20 А (в зависимости от модификации изделия) и низким проходным сопротивлением для сохранения динамики звучания. Фильтр обвязан конденсаторами с полипропиленовым диэлектриком для подавления электромагнитных помех.
Все контактные площадки подготовлены для монтажа с помощью фасто-клемм или для пайки проводов с сечением 1,5 кв. мм. Для увеличения максимальной мощности подключаемых устройств можно использовать два провода с таким же сечением.
Чтобы разделить цифровые источники от аналоговых, данное устройство может использоваться как целиком, так и по частям. Мы можем подать питающее напряжение на вход устройства: часть устройств можно запитать после фильтра постоянной составляющей (например, усилитель мощности с большим силовым трансформатором), а другую часть — уже после фильтра высокочастотных помех. Это позволит разделить питание цифровых и аналоговых устройств. Усилитель мощности с большим потреблением подключается сразу после фильтра постоянной составляющей, так как ему больше ничего не нужно. Для питания цифровых устройств используется EMI-фильтр.
Разработка "Золотая Середина" .
Работоспособность изделия гарантируется только в комплектации производителя. В случае использования в процессе сборки и эксплуатации элементов и электронных компонентов, не входящих в состав набора, работоспособность не гарантируется, техническая поддержка не оказывается и претензии не принимаются.
