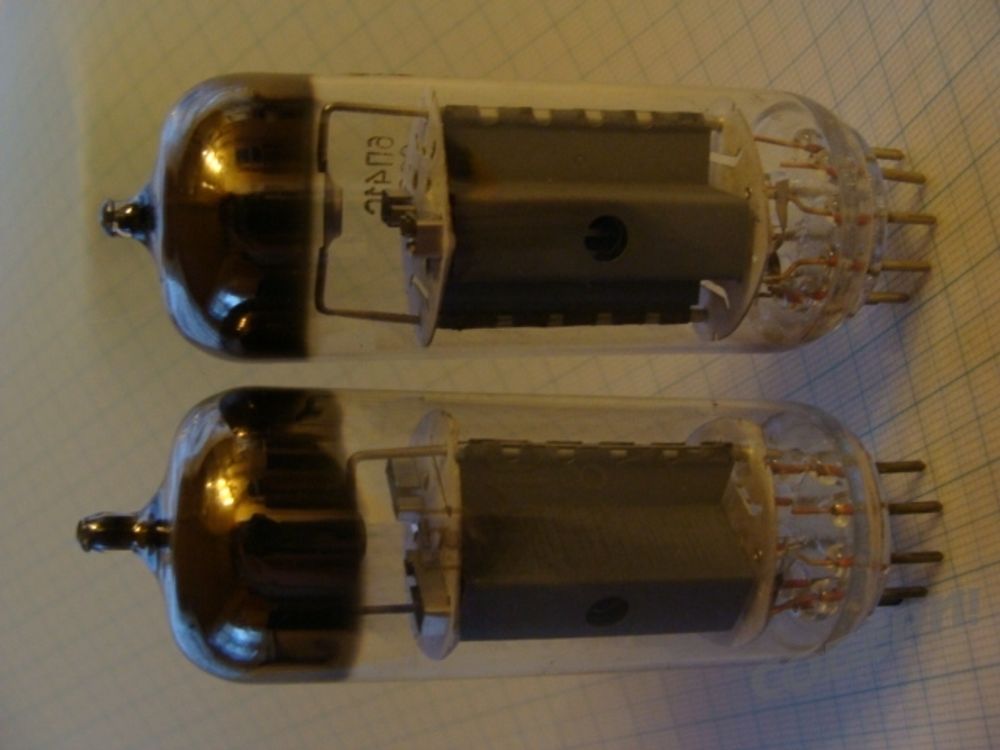

Радиолампа 6П41С выходной лучевой тетрод
Предназначен для работы в выходных каскадах строчной развертки телевизионных приёмников, усилителях мощности и генераторах колебаний. Лампа 6П41С выполнена в стеклянном баллоне с 9-ю выводами. Катод оксидный косвенного накала. Цоколь РШ24 (magnoval).

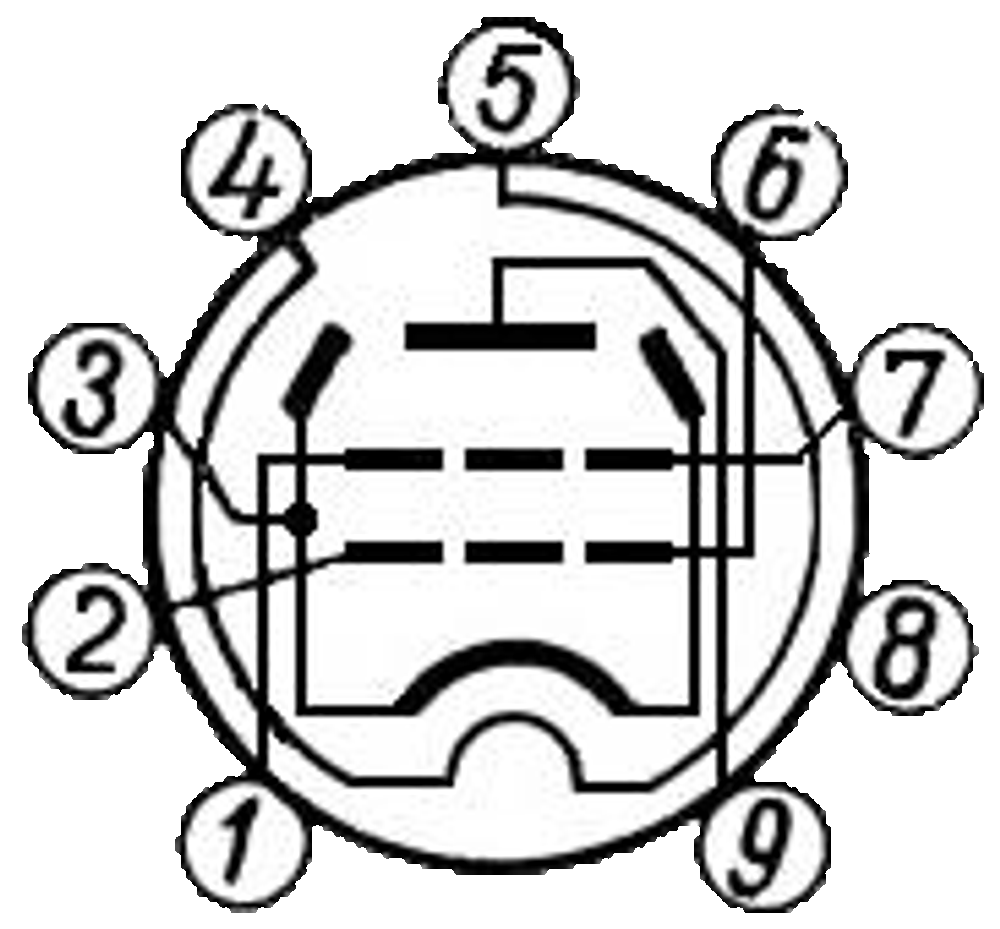

ЦОКОЛЕВКА 6П41С
|
|
1,7 | вторая сетка |
| 2,6 | первая сетка | |
| 3,8 | катод, лучеобразующие пластины | |
| 4 | накал (подогреватель) | |
| 5 | накал (подогреватель) | |
| 8 | не подключен | |
| 9 | анод |
ХАРАКТЕРИСТИКИ 6П41С
| Напряжение накала | 6,3В |
| Ток накала | 1,1±0,1А |
| Напряжение анода | 190В |
| Напряжение второй сетки | 190В |
| Ток анода | 66±10мА |
| Ток анода в импульсе¹ | >250мА (тип. 290мА) |
| Ток анода в начале характеристики² | <100мкА |
| Ток второй сетки | <3,5мА (тип. 2,7мА) |
| Ток второй сетки в импульсе¹ | <0,23*Ia (тип. 0,11*Ia) |
| Обратный ток первой сетки (Ua=200В, Uc2=250В, Rк=150ом) | <1мкА |
| Внутреннее сопротивление | около 12КОм |
| Напряжение виброшумов³ | <500мВ |
| Входная ёмкость | 23пФ |
| Выходная ёмкость | 10,5пФ |
| Проходная ёмкость | 0,5пФ |
| Долговечность | >2000ч |
| Размеры | Ø30х86мм |
Режимы измерения:
- Ua=50В, Uс2=170В, Uc1=-1В
- Ua=170В, Uс2=170В, Uc1=-55В
- Ra=250 ом, Fвибрации=50Гц, ускорение 2,5g
- * Расчетное значение рассеиваемой мощности (указанное в скобках) получается при расчете аппаратуры для ламп с номинальными параметрами.
| Рекомендуемые режимы работы лампы 6П41С | |||||||||||||||||||||||||||||||||||||||||
Режим однотактного усиления, (класс A):
|
Режим двухтактного усиления мощности (класс B):
|
||||||||||||||||||||||||||||||||||||||||
